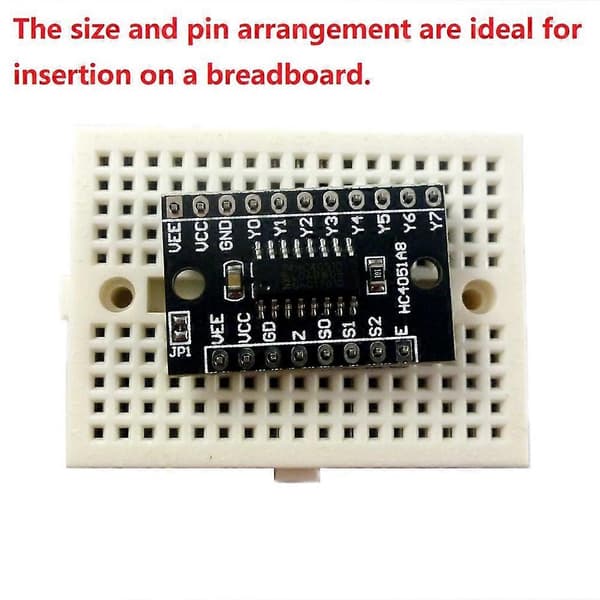

74HCT4051 er en enkeltpolet otte-kast analog switch (SP8T), der er velegnet til brug i analoge eller digitale 8:1 multiplexer/demultiplexer applikationer.
Switchen har tre digitale valgindgange (S0, S1 og S2), otte uafhængige indgange/udgange (Yn), en fælles indgang/udgang (Z) og en digital aktiveringsindgang (E). Når E er HØJ, er switchene slukket. Indgange inkluderer klemmedioder. Dette muliggør brug af strømbegrænsende modstande til at forbinde indgange til spændinger, der overstiger VCC.
Fordele:
Bredt analogt indgangsspændingsområde fra -5 V til +5 V
Overholder JEDEC standard nr. 7A
Lav ON-modstand:
80 Ω (typisk) ved VCC - VEE = 4,5 V
70 Ω (typisk) ved VCC - VEE = 6,0 V
60 Ω (typisk) ved VCC - VEE = 9,0 V
Logisk niveauoversættelse: for at muliggøre 5 V logik til at kommunikere med ±5 V analoge signaler
Typisk 'break before make' indbygget
ESD-beskyttelse:
HBM JESD22-A114F overstiger 2000 V
MM JESD22-A115-A overstiger 200 V
CDM JESD22-C101E overstiger 1000 V
Specificeret fra -40 °C til +85 °C og -40 °C til +125 °C
Applikationer:
til Breadboard
til Arduino UNO MEGA2560
til MCU ARM AVR ADC
til Raspberry Pi
til PLC RS485 Modbus
til analog erhvervelse
Analog multiplexing og demultiplexing
Digital multiplexing og demultiplexing
Farve: Sort
Materiale: PCB
Pakkens indhold:
1*8-kanals analog multiplexer
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
