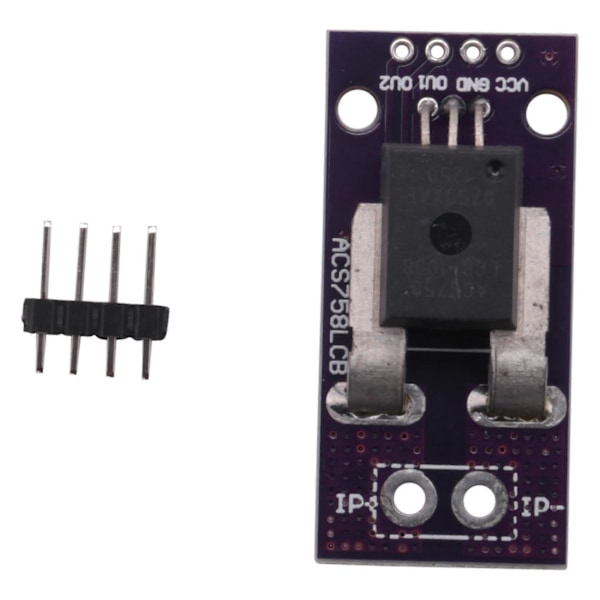

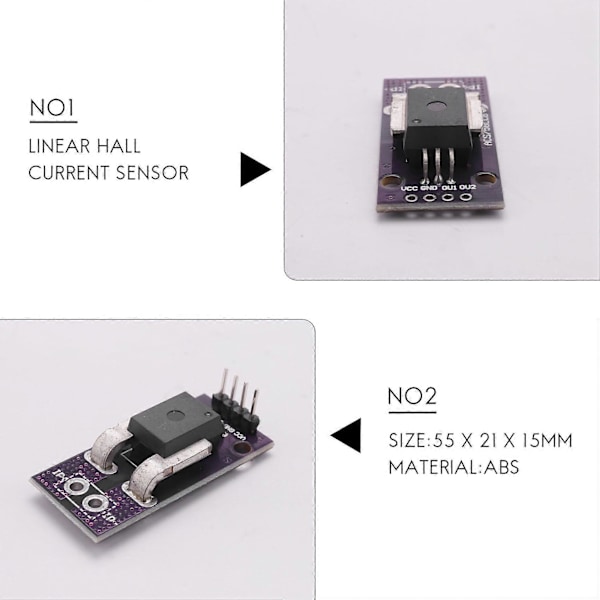

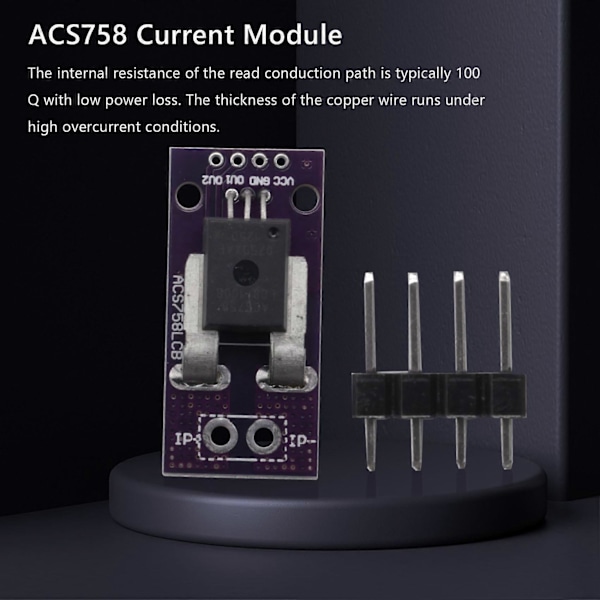

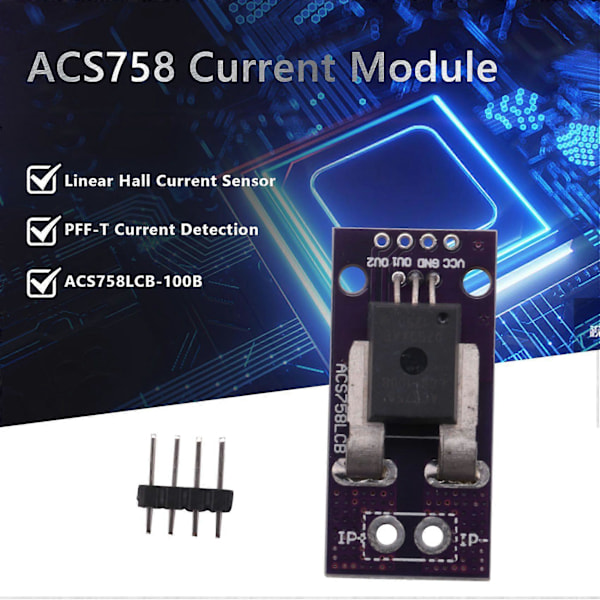

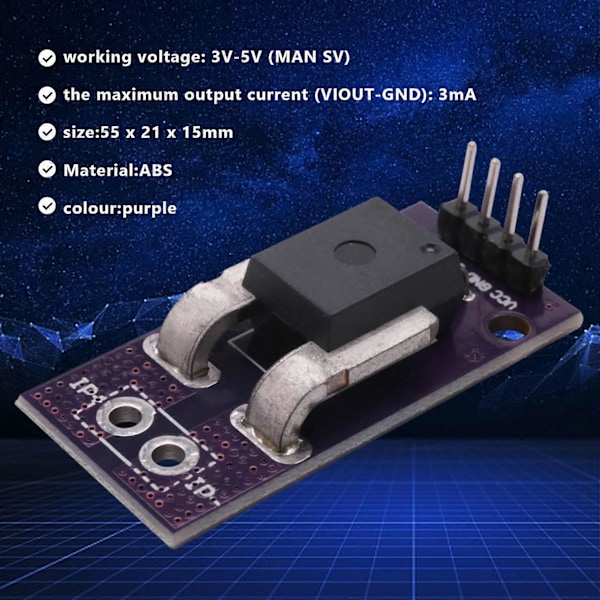

ACS758 består af et præcisions, lav-offset lineært Hall-sensor kredsløb med en kobberstrømvej tæt på produktet. Den strøm, der påføres gennem kobberstrømvejen, er i stand til at generere et magnetfelt, der kan induceres af den integrerede Hall IC og konverteres til en proportional spænding. Enhedens nøjagtighed optimeres ved at placere det magnetiske signal tæt på Hall-sensoren. Den nøjagtige, højpræcisions udgangsspænding leveres af en stabil chopper-type, lav-bias BICMOS IC, der er blevet programmeret for nøjagtighed. Den interne modstand i læseledningsvejen er typisk 100 Q med lavt tab. Tykkelsen af kobbertråden løber under høje overstrømsforhold. Terminalerne på ledningsvejen og sensorbenene (ben 1 til 3) er elektrisk sprængt. På denne måde kan ACS758 sensor 1C serien bruges i applikationer, der kræver elektrisk isolering, men bruger opto-isolatorer eller komplekse isoleringsteknikker. ACS758 enheden er fuldt kalibreret inden afsendelse fra fabrikken. ACS758 serien er et blyfrit produkt. Alle ben er belagt med 100% tåge, og der er intet bly i pakken. Arbejdsspænding: 3V-5V (MAN SV) statisk udgangsspænding: VCCi2 Arbejdsstrøm: 135m2A (MAX) Opbevaringstemperaturområde: -65- 165 den maksimale udgangsstrøm (VIOUT-GND): 3mA intern båndbredde: 120 KHz størrelse: 55 x 21 x 15mm Materiale: ABS farve: lilla Pakkens indhold: 1 x ACS758 Strømmodul Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
