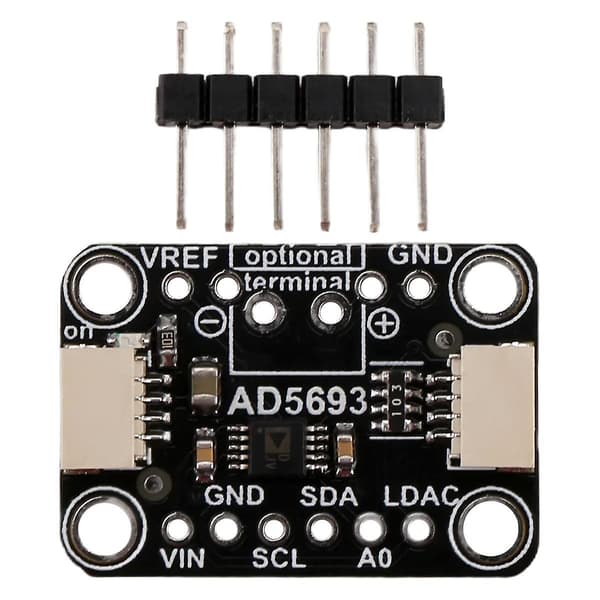

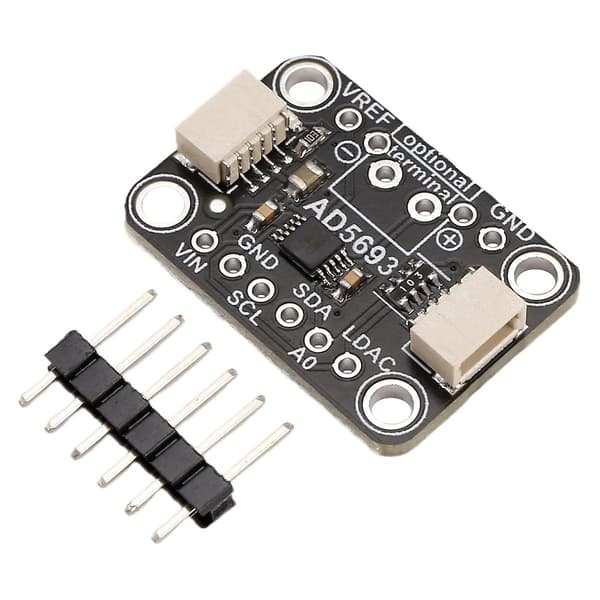

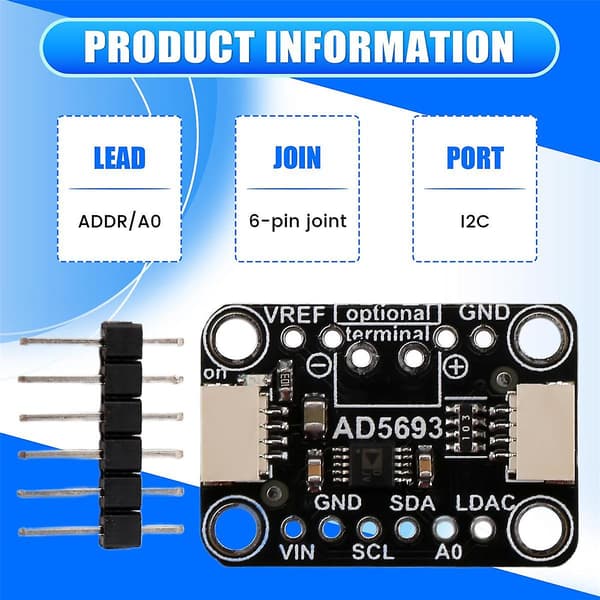

AD5693R breakout-kortet er en 16-bit DAC med en I2C-grænseflade og en temperaturkompenseret 2,5V intern reference for kompakt, højpræcisionsoutput.

Vi har brudt ADDR/A0-benet ud, så du kan tilslutte to DAC'er på en I2C-bus ved blot at trække A0-benet højt (eller lukke jumperen på bagsiden) for at forhindre konflikter. En 6-bens header er også inkluderet til breadboarding. Fungerer med enten 3,3V eller 5V logik, og du kan indstille outputmaksimum til enten 2,5V eller 5V (2xVref). Hvis du bruger 3,3V strømforsyning, kan du indstille outputintervallet til enten 2,5V eller Vin.

Vi har et brugervenligt bibliotek og en tutorial med et eksempel på en sinusformet bølgeoutput, der fungerer med næsten enhver mikrokontroller eller mikrocomputer med en I2C-vært.

Leveres med en lille 0,1 tommer standardheader, hvis du ønsker at bruge den med et breadboard eller perfboard. Fire monteringshuller for nem montering. Der er en valgfri 3,5 mm terminalblok på PCB'en - vi medfølger ikke 3,5 mm terminalblokke, men de er almindelige og på lager i butikken - du kan lodde dem på plads, hvis du ønsker det.

For at komme hurtigt i gang har vi designet en brugerdefineret PCB i STEMMA QT-formfaktoren for nem tilslutning. STEMMA QT-stikkene på begge sider er kompatible med Qwiic I2C-stikket. Dette giver dig mulighed for at lave loddefrie forbindelser mellem kortet og AD5693R eller forbinde det med en række andre sensorer og tilbehør ved hjælp af kompatible kabler.



Farve: Sort

Materiale: ABS



Pakkens indhold:

1x AD5693R Breakout Board

1x 5PIN



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
