Produktbeskrivelse

beskrivelse:

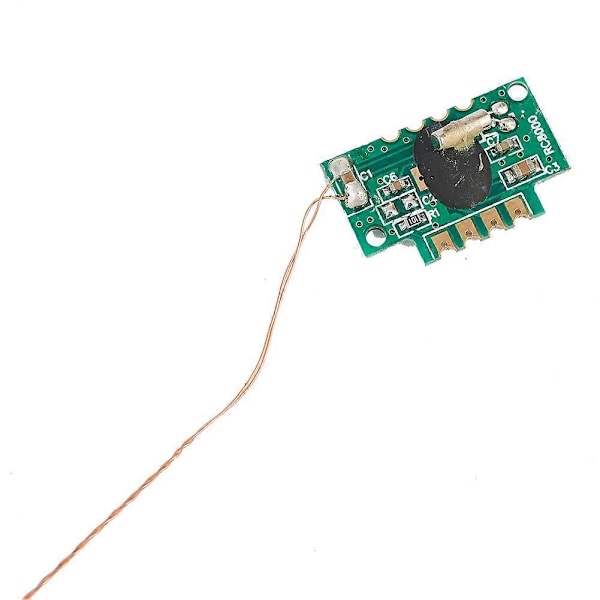

DCF-modtagermodul med DCF-antenne indstillet til tidssignaltransmitter DCF77 (Frankfurt 77,5 kHz). Antenneinduktionssignalet sendes til IC'en til forstærkning, demodulation og derefter identificeres af MCU'en, så dato og klokkeslæt fra timingcenteret er fuldstændig konsistente.

Nedenfor finder du vigtige opsætnings- og kredsløbsdiagrammer.

Tekniske specifikationer

Produktnummer: DCF-1060N-800

RCCM-kategori: DCF/77.5KHz enkeltfrekvensmodul

PCBA-størrelse: 21.5x13.5x1.0mm/FR4

Antennestørrelse: AR10x60mm/Høj Q

Nominel frekvens: 77.5KHz300Hz

Følsomhed: 262dB

Modtagende IC: SP6007

Driftspænding: 1.1...3.3 V

Strømforbrug: 85 A maks

Modtagelsesfrekvens: 77.5 KHz

Kortsstørrelse (uden antenne) LxBxH: 22x13.5x1 mm

Antennekvalitet: Lx: 60x10mm

Leveringsomfang: 1 stk

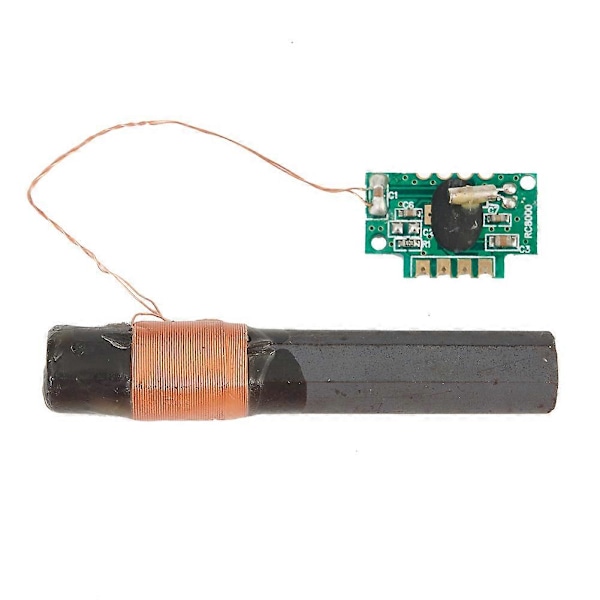

DCF-modtagermodul med antenne

forbindelse:

Jorden = Pin G

Driftspænding = Pin V

data = pin T

Tænd/sluk = Pin P1

Vigtig bemærkning:

PIN P1 er en tænd/sluk-kontakt og skal indstilles til logisk lav.

Bemærk:

Enkeltfrekvensmoduler kan ikke skiftes mellem forskellige frekvenser af DCF/WVB/HBG/BPC, JJY dobbeltfrekvensmoduler kan skiftes mellem 40K/60K to frekvenser, for at lave et bestemt enkeltfrekvensmodul, kan kun modtage signaler i dette frekvensbånd.

Pakken indeholder:

1*Modtagermodul
