1. Produktet er udstyret med 14-bit roterende positionssensor digital vinkel (grænseflade) og pulsbreddemodulationsudgang.

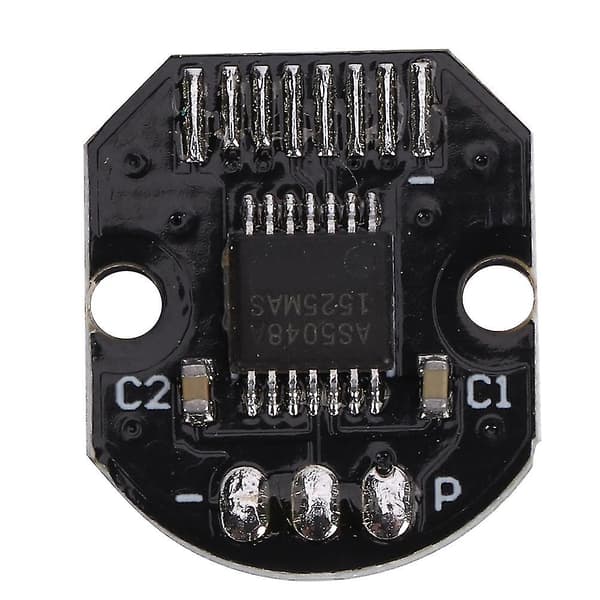

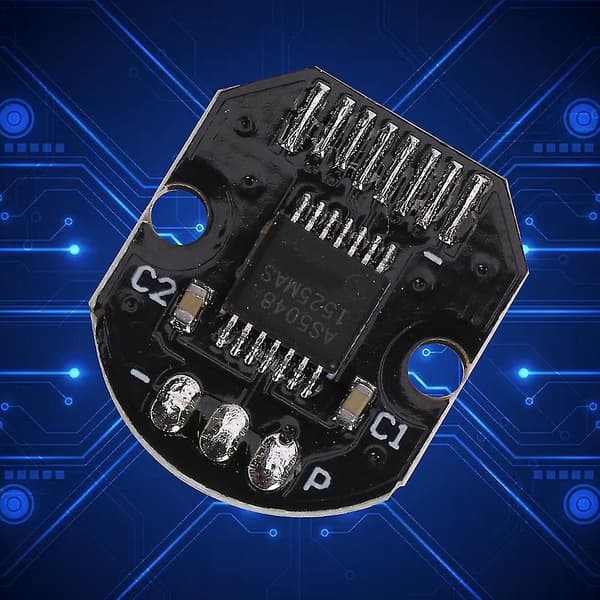

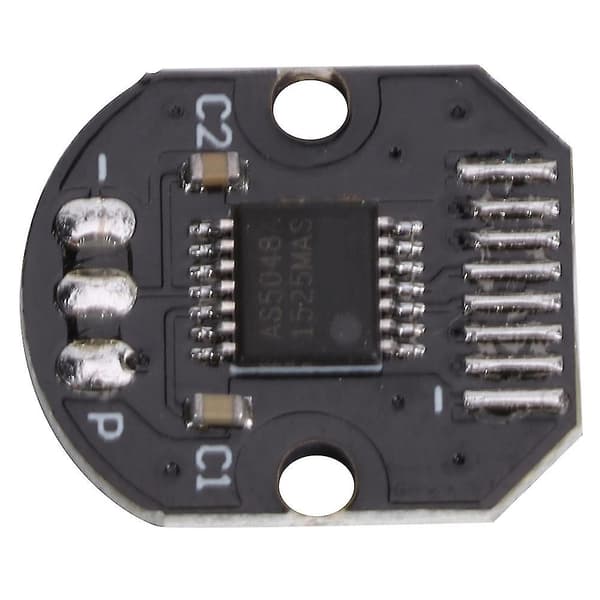

2. AS5048A er en 14-bit roterende positionssensor (tidligere kaldet encoder) til absolut vinkelmåling og PWM (= pulsbreddemodulation) ved 360 grader baseret på berøringsfri magnetisk sensorteknologi fuld-rotationsudgang
3. Enheden er velegnet til akselapplikationer, hvor en simpel to-polet magnet roterer sensor-IC'en over eller under, og 0-positionen kan programmeres ind i enheden med simple SPI-kommandoer. Den absolutte magnetiske vinkelpositionsopløsning er 14 bit = 16384 til positionsmåling, og hver omdrejning er en seriel grænseflade (SPI) med digitale værdier.
4. AS5048 giver PWM-udgang og SPI- eller I2C-grænseflade for at give absolut vinkelmåling til mikrocontrolleren. Ved mekanisk design er der ingen grund til at overveje den nøjagtige parring af chippens oprindelige 0-position og magneternes magnetiske poler, den bruger. I stedet er løsningen: 0-positionen kan programmeres ind i samlingen via simple SPI- eller I2C-kommandoer (intet specielt programmeringsudstyr). Hukommelse inde i AS5048.
5. AS5048 har også en meget høj driftstolerance, herunder afvigelsen af ​​centerpositionen mellem chippen og den parrede magnet, afvigelsen af ​​luftgabet mellem chippen og den parrede magnet og temperaturændringen mellem -40C og +150C.
6. AS5048 magnetisk roterende encoder kan give mere nøjagtig måling end de tidligere østrigske mikroelektronik magnetiske roterende encoderprodukter. Dens 14-bit analoge front-end til måling giver en målingsopløsning så lav som 0,0219 grader. Gennem linearisering og gennemsnitsbehandling af mikrocontrolleren kan vinkelmålingen være nøjagtig til 0,05 grader.

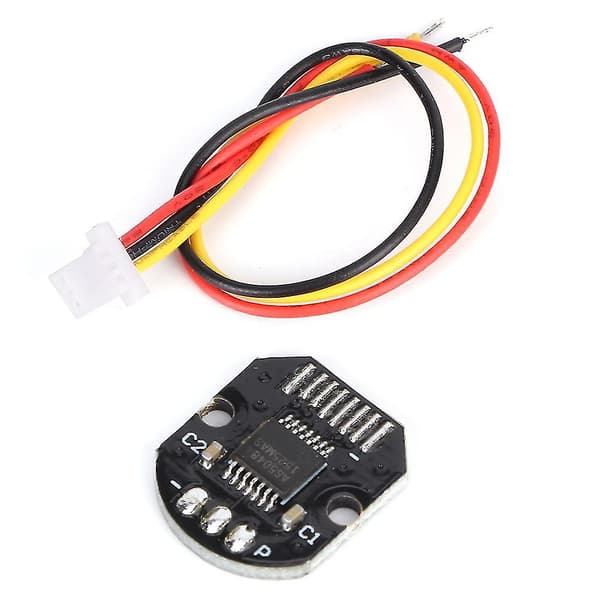

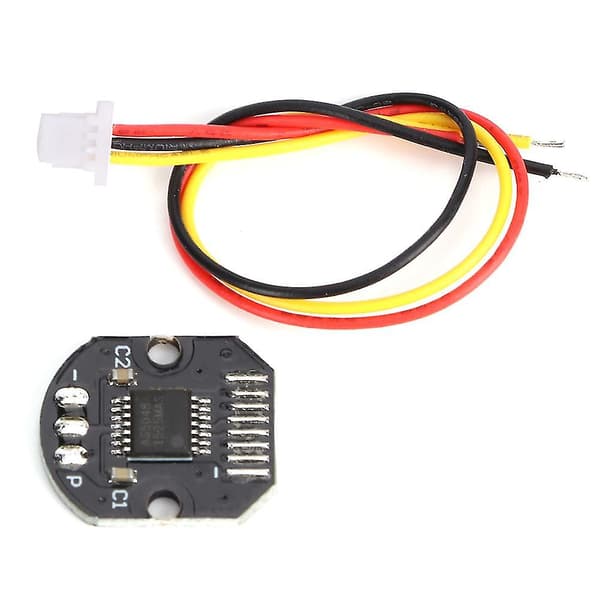

Varetype: Magnetisk encoder_x005f_x005f_x005f_x000D_Opløsning: 14-bit fuldskala opløsning_x005f_x005f_x005f_x000D_Vinkelnøjagtighed: 0,05_x005f_x005f_x005f_x000D_Strømforsyningsspænding: 5V DC_x005f_x005f_x005f_x000D_Materiale: Syntetisk pap_x005f_x005f_x005f_x000D_1 x Ledningsføring_x005f_x005f_x005f_x000D_1 x Magnetisk Encoder
