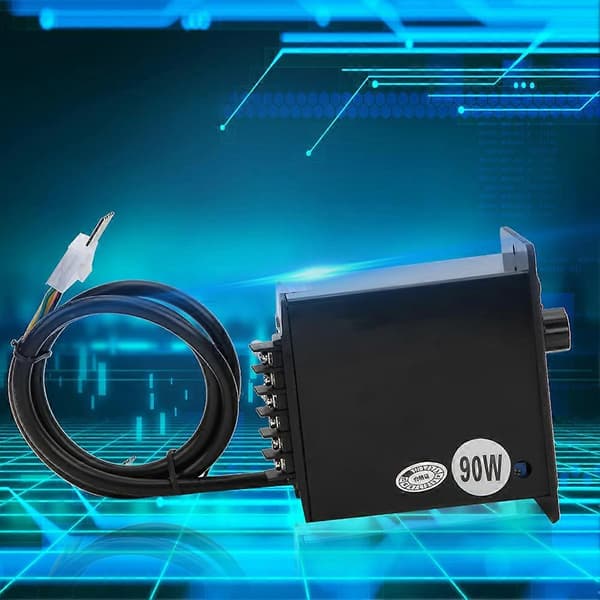

Varetype: Motorhastighedsregulator\r
Mærke: BERM\r
Model: US-52\r
Arbejdsspænding: AC220V 50 / 60HZ (Spændingsudsving er 10% Ue)\r
Matchende motoreffekt: 25W / 40W / 60W / 90W / 120W (valgfrit)\r
Driftsmiljø: -10 ~ + 50\r
Relativ luftfugtighed: Mindre end 90%\r
Hastighedsområde: 90-1400r / min 50HZ, 90-1700r / min 60HZ\r

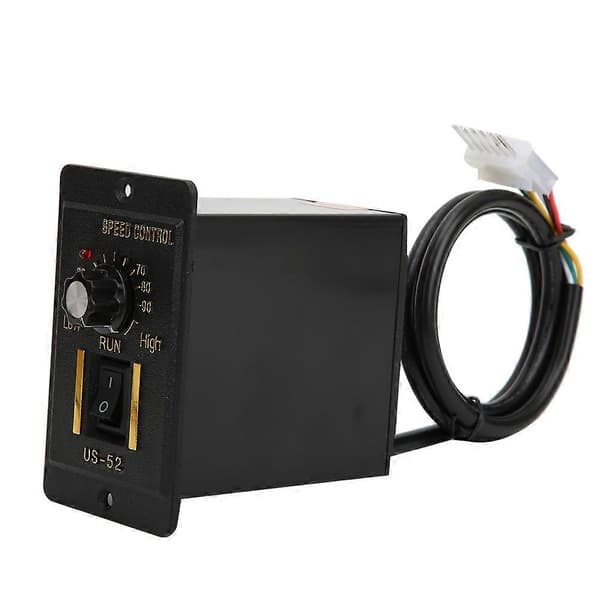

Bemærk: Guvernøren har 6 ledninger, den sorte ledning er hovedmotorledningen, den røde og hvide er kondensatorhjælpeledninger, de 2 stk. blå ledninger er hastighedsfeedbackledninger, og den grønne ledning er jordledningen.\r
Instruktioner:\r
1. Sluk for strømmen, tilslut den i henhold til ledningsdiagrammet, og bekræft, at ledningerne er korrekte, og modificer den ikke vilkårligt\r
2. Fastgør controlleren, og juster hastigheden til den laveste \"0\" for at undgå den øjeblikkelige høje strøm ved start af strømforsyningen, hvilket vil forårsage permanent skade\r

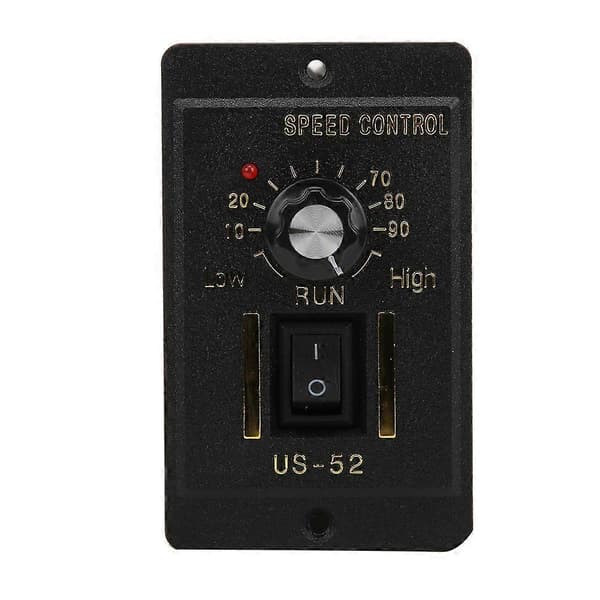

3. Tænd derefter for strømmen igen, juster hastighedsknappen til den ønskede position, sluk for strømmen, når den ikke er nødvendig\r
4. Når regulatoren er tilsluttet motoren, skal du justere trimmerpotentiometeret på siden af produktet (justering af hastighedsindstilling), hvis du finder ud af, at torsionen eller hastigheden ikke opfylder kravene\r

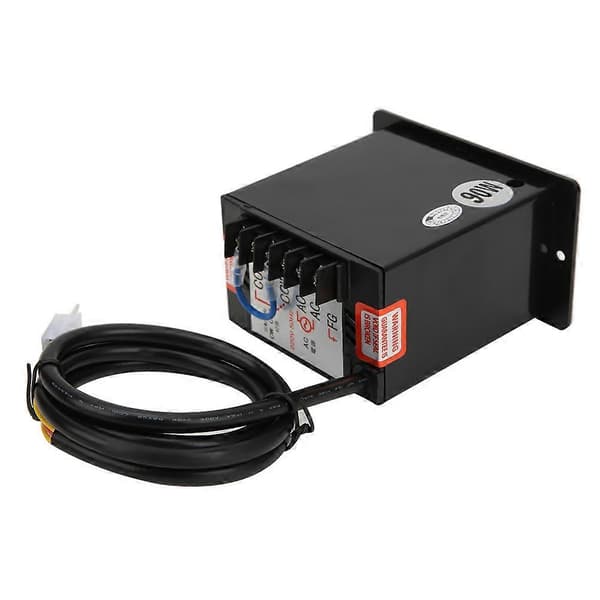

5. For at ændre motorens kørselsretning skal du bare ændre jumperne på \"CCW\" og \"CW\" på klemrækken på bagsiden af controlleren.\r
Vælg COM og CW kortslutning, motoren roterer CW;\r
Vælg COM og CCW kortslutning, så roterer motoren CCW.\r
(Når du ændrer retning, skal du vente på, at motoren stopper helt, før du skifter.)\r
6. Handlingskontakten styrer kun motorens bevægelse eller stop. Den bruges ikke til strømafbrydelse. Sluk for strømmen, hvis den ikke bruges i lang tid.\r
Anvendelse: Det er meget udbredt i produktionslinjen inden for emballage, trykning, mad, elektronik, instrumentering og beklædningsindustrien som en hastighedsregulerende drivenhed.
