PCA9306-niveaukonverteringsmodulet er en birektionel spændingskonverter designet til I²C/SMBus-applikationer. Det forbinder enheder, der opererer ved forskellige spændingsniveauer, fra 1.2V til 5V, såsom 3.3V mikrocontrollere (f.eks. STM32, ESP8266, Raspberry Pi) og 5V sensorer (f.eks. OLED, BMP180, MPU6050). Det indeholder Texas Instruments PCA9306-chippen, understøtter op til 400kHz I²C Fast Mode-kommunikation, kræver ingen retningskontrol og muliggør plug-and-play-drift.

Birektionel konvertering: Understøtter enhver spændingskombination mellem 1.2V og 5V (f.eks. 3.3V ↔ 5V, 1.8V ↔ 3.3V), hvilket muliggør pålidelig dataoverførsel på tværs af forskellige logiske niveauer.

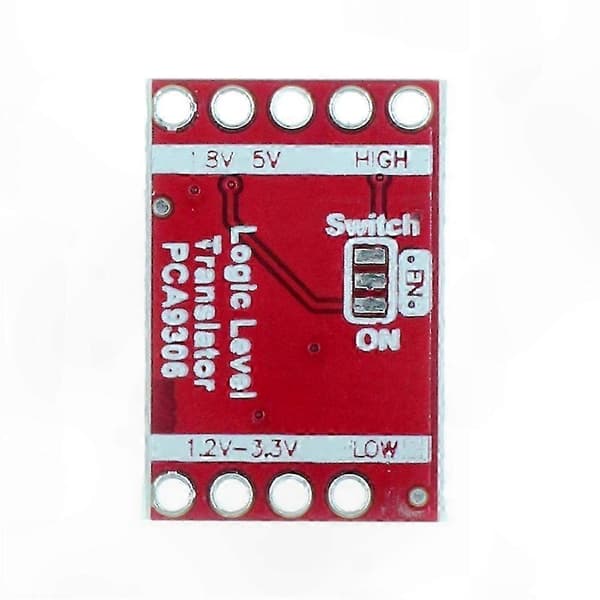

Nem integration: Inkluderer et kompakt PCB breakout-kort med lige benforbindelser til praktisk breadboard- eller jumper-ledningsforbindelser.

Høj kompatibilitet: Designet til problemfri I²C-kommunikation mellem enheder med uoverensstemmende spændingsniveauer. Dobbeltkanalskonfiguration håndterer både SCL (ur) og SDA (data) linjer samtidigt.

Bred anvendelse: Muliggør automatisk birektionel niveauforskydning uden eksterne kontrolsignaler eller manuel retningsstyring.

Chipmodel: PCA9306DCUR (Texas Instruments)

Indgangsspændingsområde: 1.2V til 5V (VREF1 ≤ VREF2)

Maksimal frekvens: 400kHz

Konverteringsretning: Birektionel, automatisk

Interfacetype: I²C (SCL og SDA)

Driftstemperatur: –40°C til +85°C

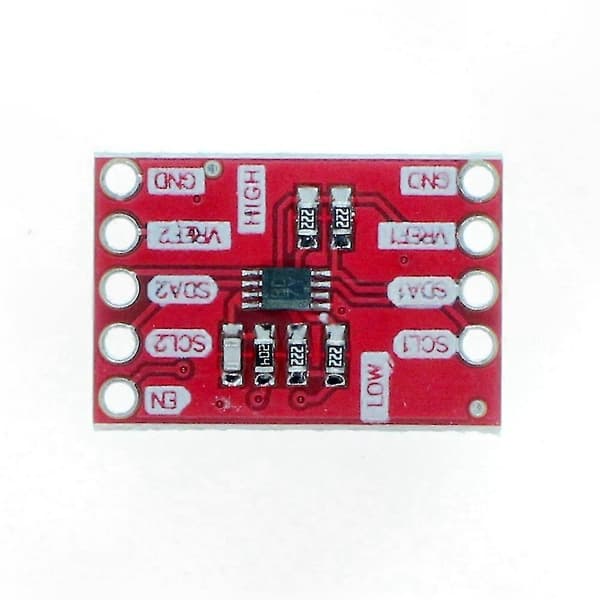

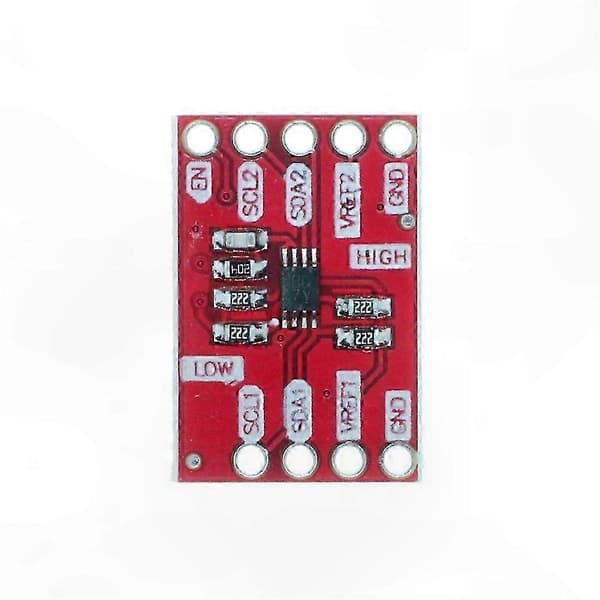

Pin-definitioner:

VREF1 — Lavspændingsside strømforsyning (f.eks. 3.3V)

SCL1 — Lavspændingsside I²C ur-linje

SDA1 — Lavspændingsside I²C data-linje

GND — Jord

SDA2 — Højspændingsside I²C data-linje

SCL2 — Højspændingsside I²C ur-linje
