1. STM8 industriel enkeltchip mikrokontrol er den primære kontrolkerne.

2. Stærkt og svagt lys er isoleret gennem optocoupler, hvilket gør driften .

3. Strømkablet og fodkontakten bruger skrueløse hurtige forbindelsesterminaler, hvilket er mere praktisk og pålideligt.

4. Højpræcisionsenhedspotentiometer bruges til indgangstid og strøm for pålidelig og praktisk indgang

5. Strømforsyning, status, pin, udløserindikator og arbejdsstatus er tydeligt synlige på kortet.



6. Den pålidelige nulkrydsdetekteringskreds er designet til præcis faseskift af siliciumstyrede ensrettere.

7. Styreenheden er kompatibel med 40A-100A tyristorer.

8. Den digitale kontrolgrænseflade kan vise den aktuelle indstillede tid og strøm.

9. Tidsindgang 1-50, enhedscirkel (en cirkel er 20 ms), strømindgang (30-99%)

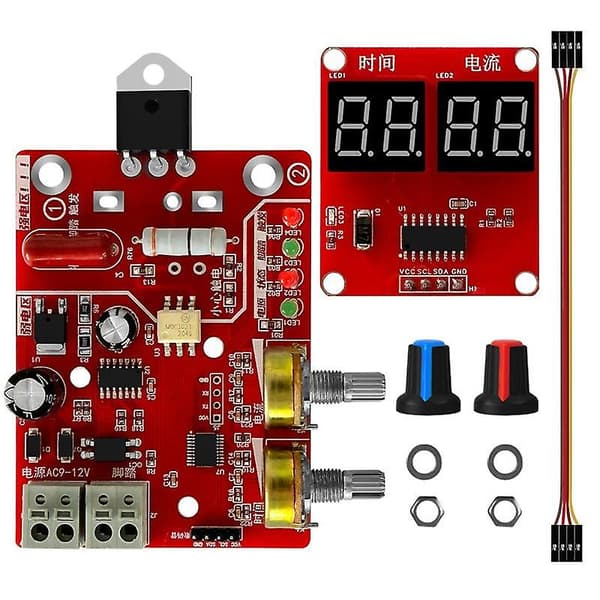

Produktnavn: Spot svejsekontrolpanel

Model: -D01

Thyristor strøm: 40A

Under installation: Hovedkortet skal være langt fra den store transformer! Ikke på transformatoren! Fordi store har stærk elektromagnetisk interferens!

Bemærk: Spot svejsekontrolkortet er uafhængigt udviklet til DIY eller simpel modstandssvejsning og styring. Svejsningen opnås ved at justere tid og strøm baseret på princippet om tyristor faseskift udløsning

farve: Rød

Materiale: PCB+metal



Pakkeindhold:

1 x kontrolkort

1 x displaypanel

1 x forbindelsesledning

2 x drejekapsler



Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
