Beskrivelse:
DC12V 20A 1500W Timing Timer Digital Display Tidsforsinkelsescyklusmodul
DC12V 20A 1500W 0-999t digitalt display tidsforsinkelsesrelæ cyklusmodul
Specifikationer:
Tidsområde: 0-999 s, 0-999 m, 0-999 t
Strømforsyningsspænding: DC12V
Relæ: 20A
Arbejdsstrøm: 10A (maksimum)
Effekt: 1500W (maksimum)

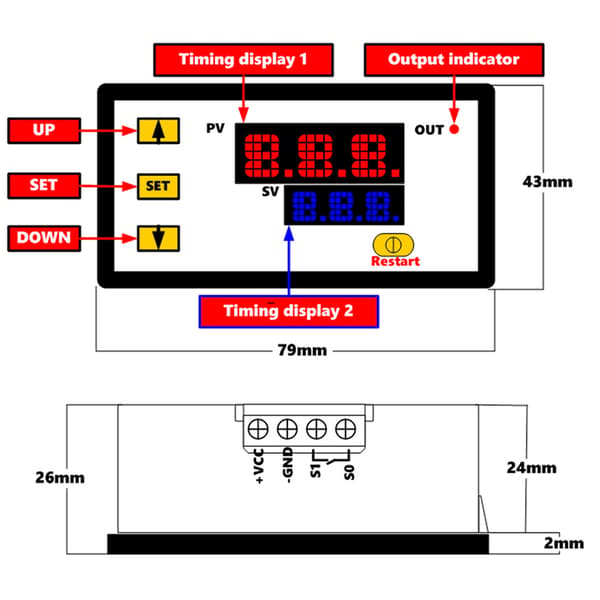

Størrelse: 79 x 26 x 43 mm/2,99\" x 1,02\" x 1,69\"
Hulstørrelse: 72 x 40 mm/2,83\" x 1,57\"
Brugsanvisning:
1.Efter at have indstillet dataene skal du vente i 6 sekunder, 6s post-moduler gemmer automatisk hukommelsesindstillede data.
2. Tryk på SET-tasten én gang for at gå ind i tidsindstillingstilstand, den røde LED blinker, tryk på tasten for at øge eller mindske indstillingstiden T1.
3. Efter indstilling af tid T1, tryk kort på SET-tasten igen, den grønne LED blinker, og tiden indstilles ved at trykke på tasten Tid T2, T2-tidsindstillingen er fuldført, tryk på SET-tasten igen, systemet vil automatisk gemme hukommelsesindstillingstiden eller vente i 6s, vil 6s-modulet automatisk gemme datamindet.
4. Langt tryk på SET, gå ind i parameterindstillingstilstand. Der er to sæt parametre for brugeren at vælge P0, P1. Kort tryk på SET i den aktuelle tilstand for at skifte mellem P0 og P1.
5.I P0 parameter kan indstilles ved at trykke på tasten for at justere sin egen timingtilstand.I P1 parameter kan indstilles ved at tilføje og trække fra tasterne arbejdstilstand.
P0--0:T1 Timingtilstand er sekunder.
P0-1: T1 tidstilstand er minutter.
P0--2:T1 Timing Tidstilstand er timer.
P1--0: Forsinket T1 tid, relætræk (T1 timer)

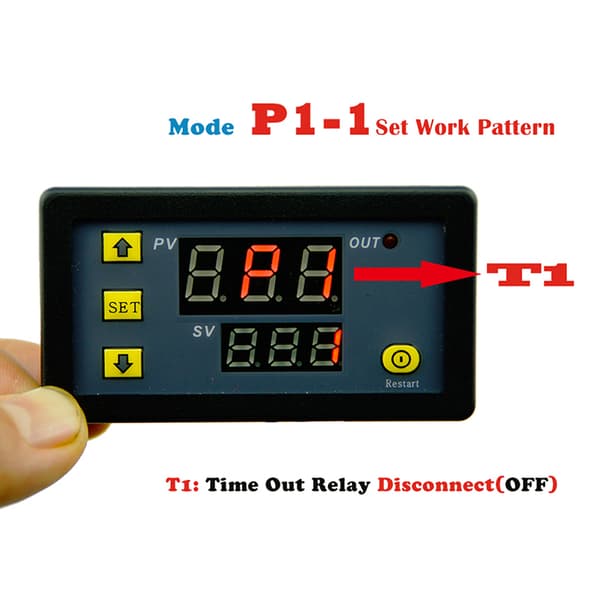

P1--1:Relæfrigørelse efter T1 tidsforsinkelse (T1 timer)

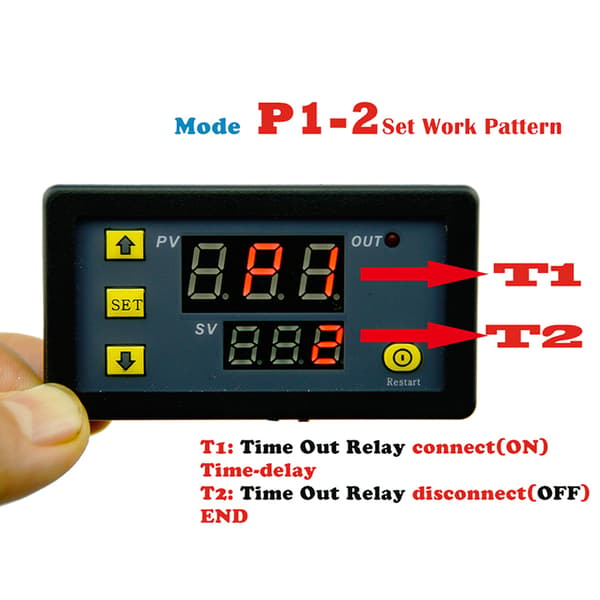

P1--2: Forsinket T1-tid, relætræk (T1-timer), og derefter relæudløsning efter T2-tidsforsinkelse (T2-timing), så er det færdigt.

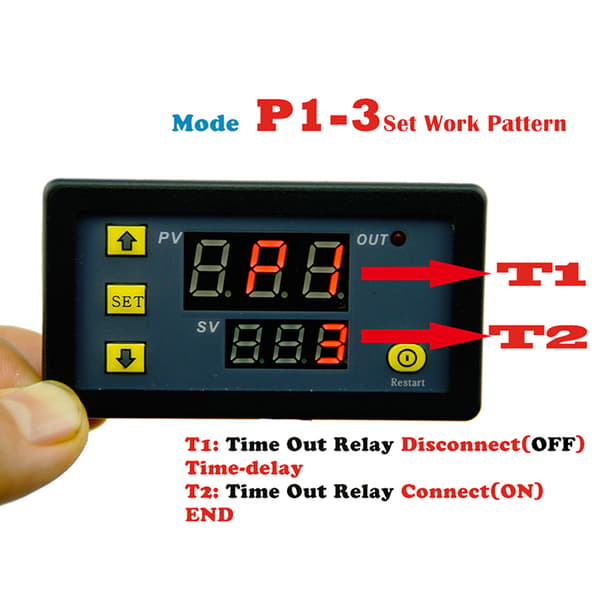

P1--3: Relæfrigørelse efter T1 tidsforsinkelse (T1 timer), derefter udsæt T2 tid, relætræk (T2 timing), så er det færdigt.

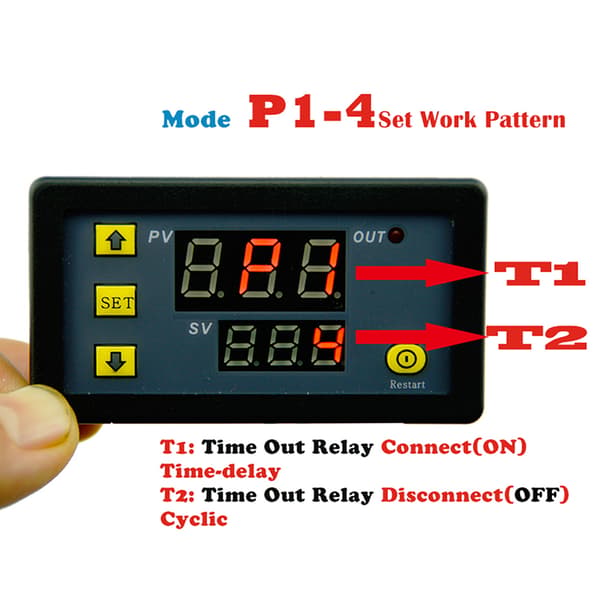

P1--4: Forsinket T1-tid, relætræk (T1-timer), og derefter relæudløsning efter T2-tidsforsinkelse (T2-timer), cyklus.

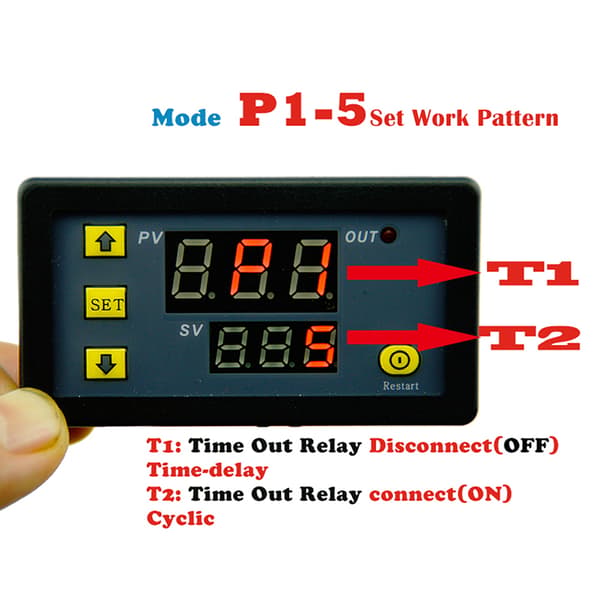

P1--5: Relæfrigørelse efter T1 tidsforsinkelse (T1 timer), derefter forsinkelse T2 tid, relætræk (T2 timer), cyklus.
Inkluderet:
1 X tidsforsinkelsesrelæmodul
