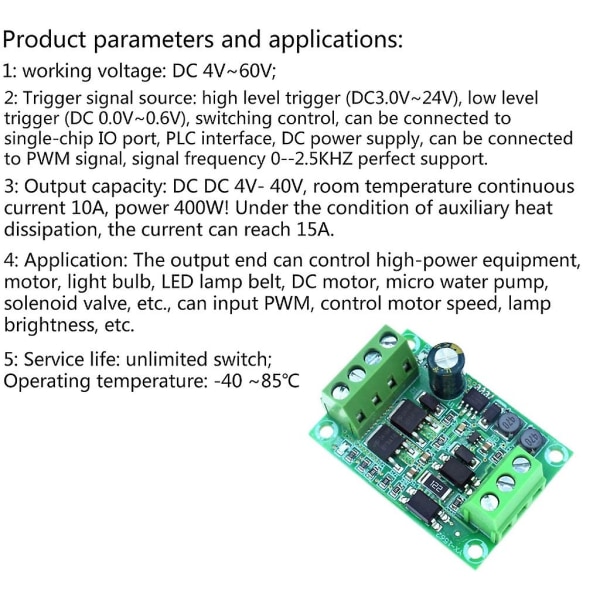

Funktioner:

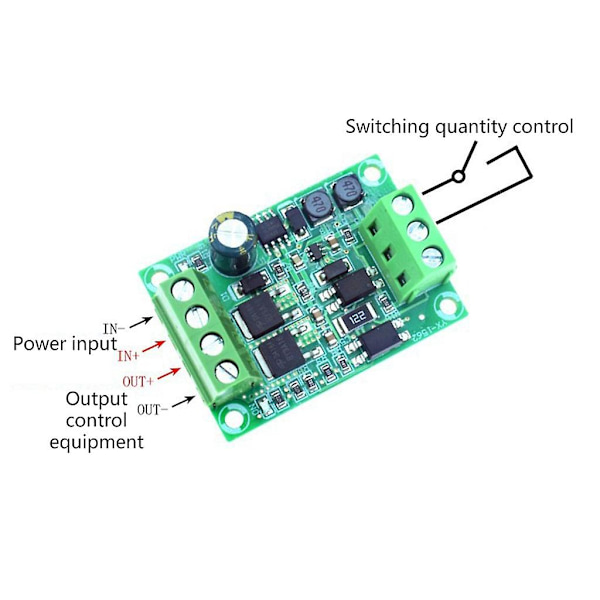

Modulet understøtter high-level trigger, low-level trigger, switch control, PWM control

Trigger signal kilde: high level trigger (DC3.0V-24V), low level trigger (DC 0.0V-0.6V), switch value control, kan forbindes til MCU IO port, PLC interface, DC strømforsyning, etc;Kan forbindes til PWM signal, signal frekvens 0-2.5KHZ perfekt support.

Output kapacitet: DC 4V-40V, kontinuerlig strøm 10A ved stuetemperatur, effekt 400W

Under betingelsen- af hjælpevarmeafledning kan strømmen nå 15A.

Anvendelse: Output-enden kan styre kraftigt udstyr, motor, pære, LED lysbånd-, DC motor, mikrovandpumpe, magnetventil osv., og kan indtaste PWM til at styre motorhastighed, lysstyrke osv.

Levetid: ubegrænset skift; Arbejdstemperatur: -40-85



Specifikationer:

Arbejdsspænding: DC 4V-60V

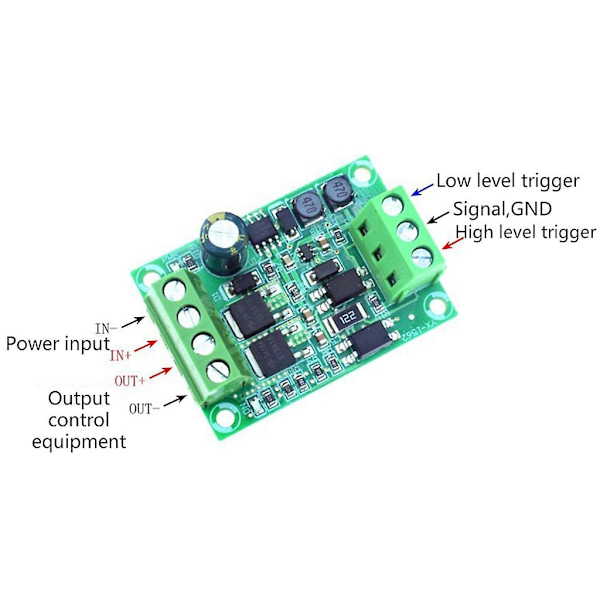

High Level Trigger DC3.0V-24V; Low Level Trigger DC 0.0V-0.6V

Størrelse:ca. 48x34mm/1.89x1.34in

Output Kapacitet: DC 4V-40V, C

Kontinuerlig strøm 10A Effekt 400W



Bemærk:

1. Kun ét signal kan styre modulet på samme tid, og to eller flere signaler kan ikke bruges til at styre modulet på samme tid;

2. High-level trigger spændingsområde: DC3.0V~24V, det vil sige, når signalet er 3.0V~24V, er MOS-røret tændt, lavere end 0.6V, det vil sige 0V~0.6V, MOS-røret er slukket, og signalspændingen må ikke være mellem 0.6V og 3.0V, så MOS ikke er helt åben, og MOS brændes af høj-effekt brug; 3. Low level trigger spændingsområde: DC 0V~0.6V, det vil sige, når signalspændingen er 0V~0.6V, er MOS-røret tændt, når signalspændingen er højere end 3.0V, er MOS-røret slukket, og signalspændingen må ikke være mellem 0.6V og 3.0V, så MOS ikke er helt åben, og MOS vil blive brændt af høj-effekt brug.



Pakken indeholder:

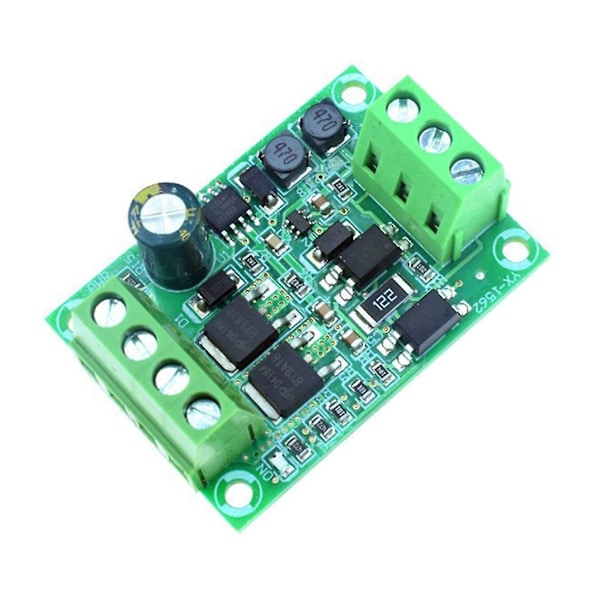

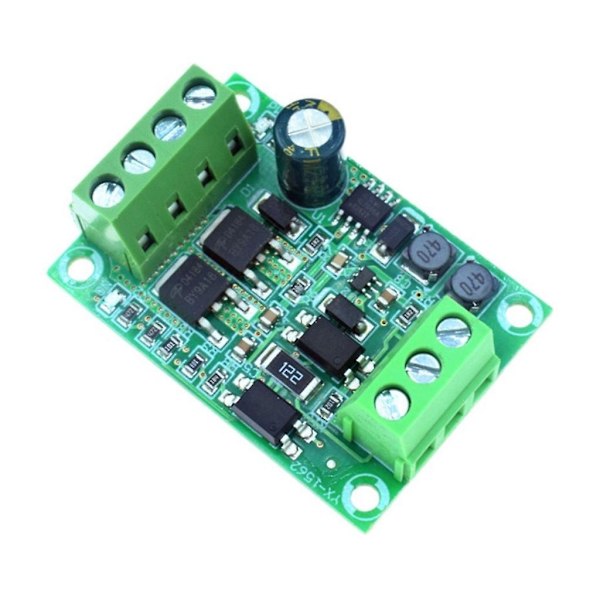

1PC MOS Trigger Switch Drive Modul
