1. Hvad er PO-versionerne?

PO er selvlåsende tilstand.

For eksempel, når den eksterne fremadgående kontakt (K1) trykkes ned, vil motoren straks rotere fremad.

På dette tidspunkt vil kontakten blive frigivet med det samme, og motoren vil stadig fortsætte med at rotere fremad.

Den stopper først, når den støder på bakrotationssignalet (K2) eller det fremadgående stop signal (SW1).

2. Hvad er kravene til signalet, kan sensoren tilsluttes?

Signalet er aktivt lavt, det kan være en tre-leder sensor (NPN-NO type), K1 K2 Sw1 SW2 er stadig denne specifikation.

3. Hvad er grænsesignalet?

Grænsesignalet kan også kaldes et stop signal.

Grænsesignalet er trigger type og niveauaktiveret.

For eksempel, hvis et kort grænsesignal opstår under fremadgående rotation, vil det stoppe, selvom grænsesignalet forsvinder, vil det stadig stoppe.

Det fremadgående rotationssignal skal genstartes for at køre fremad igen.

4. Hvad er indgangs- og udgangsspændingen?

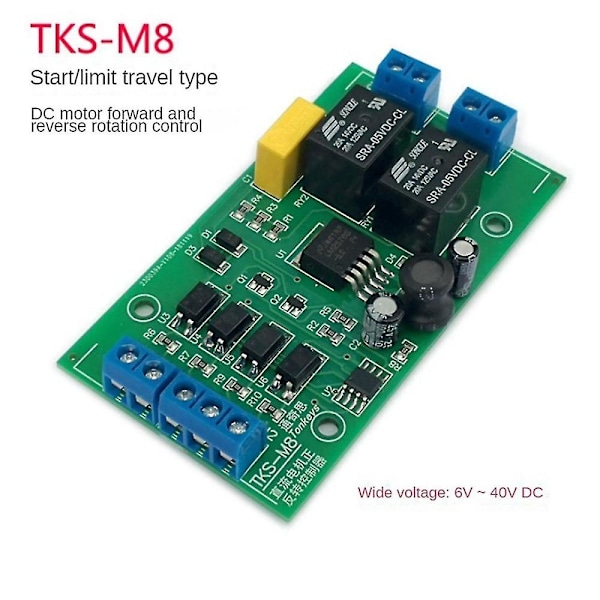

Indgangsspændingsområdet for TKS-M8 er 4V-40V, men for pålidelig drift anbefales det at bruge det i området 6V-36V.

Udgangsmotoren er den samme som indgangsspændingen.

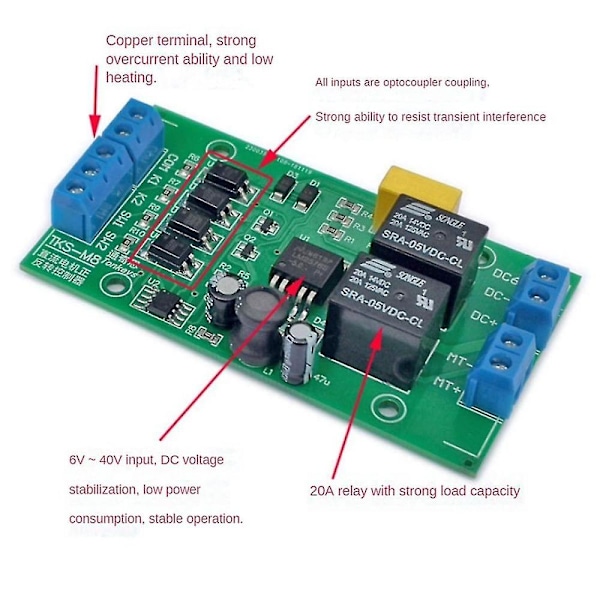

Arbejdsspænding: bred spænding DC4V-40V Modul strømforbrug: 0.6W

(uden belastningsmotor), statisk 0.1W Signalindgang: aktivt lavt niveau, indgangen er den negative pol af optokobleren.

Når spændingen er lavere end 2V, betragtes det som om der er et signal. Responshastighed: K1 K2 er 20mS, SW1 SW2 er 50mS Udgangsstrøm: 20A Handlingslevetid: 150.000 gange PO/Standard version: Efter en kort trigger vil motoren fortsætte med at køre, indtil den støder på en grænse eller et kommuteringssignal Farve: Grøn Materiale: PCB Størrelse: 83x46x20mm Pakkens indhold: 1 * P0 Fremad/tilbagegående controller Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare.

Den tilladte målefejl er +/- 1-3 cm.
