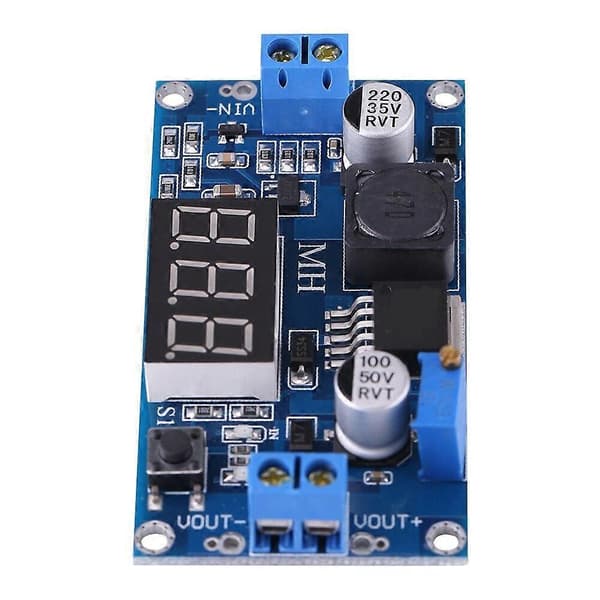

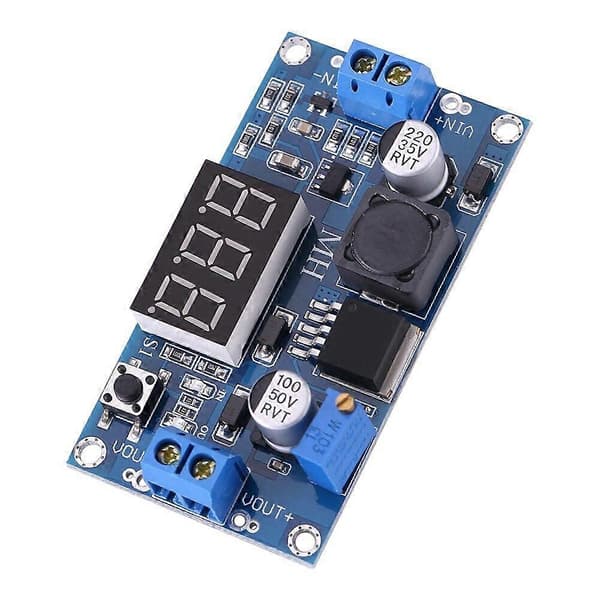

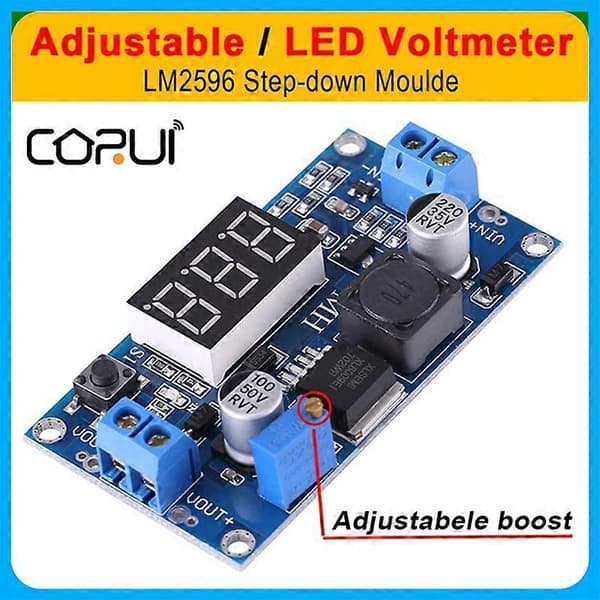

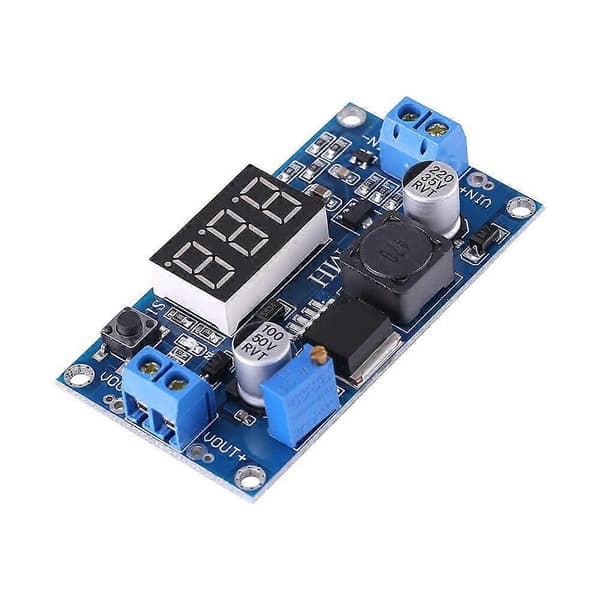

DC Buck Converter LM2596 DC DC Strømmodul LED Display Strømforsyning Justerbar Step-Down Converter 4.0~40 V Spændingsregulator



Beskrivelse:









1, med et voltmeterdisplay, voltmeterfejl ± 0,1V, område 4 ~ 40V. (Bemærk: Hvis indgangsspændingen er lavere end 4V, fungerer det indbyggede voltmeter ikke og viser intet)



2. Den store 5*5 knap bruges til at skifte mellem måling af indgangs- eller udgangsspænding, og en indikatorlampe viser, hvilken spænding der måles. Første gang viser det digitale standardrør indgangsspændingen, og indgangsindikatoren IN lyser; når knappen berøres, viser det digitale rør udgangsspændingen, og udgangsindikatoren OUT lyser. Og behold det efter indstillingen, selvom det er slukket og derefter tændt.



3, voltmeteret kan slukkes, tryk længe på kontakten i mere end 1 sekund og mindre end 4 sekunder, du kan slukke for hånden. Når voltmeteret er slukket, skal du blot trykke på kontakten for at tænde voltmeteret.



4, med klemrække, kan også bruges let uden loddekolbe, og bevar ledningsbindingspunktet (indgangsspændingen skal være mere end 1v højere end den spænding, der skal udlæses)



5, ved hjælp af 150KHz intern oscillationsfrekvens, der hører til anden generation af skiftende spændingsregulator, lavt strømforbrug, høj effektivitet



6, indgangsenden med diodebeskyttelse, omvendt forbindelse brænder ikke modulet ud



7, med overophedningsbeskyttelse og kortslutningsbeskyttelse (mere end 15W, skal du forstærke varmen)















Hvordan justeres nøjagtigheden?



Udgangsspænding (Indgangsspænding) kalibreringstrin



1Trin 1, Juster den højre knap, så \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmeteret viser værdien af udgangsspændingen; Tryk på den højre knap i mere end 2 sekunder, slip, voltmeter og \"\"OUT\"\" ( \"\"IN\"\")LED blinker synkront, så du går ind i udgangsspændingskalibreringstilstand.



2Trin 2, Tryk på den højre knap (normal hastighed), spændingsværdien lægges en enhed til; Tryk på den venstre knap, minus en enhed; Da en enhed er mindre end 0,1V, er minimumsspændingsdisplayet til 0,1V, så du skal trykke kontinuerligt 1-5 gange for at se voltmeterændringen 0,1V, hvor mange gange voltmeterændringen 0,1V ved at trykke på tasten, afhængigt af den aktuelle display spænding, jo højere spænding, jo færre antal tryk.



3Trin 3, tryk på den højre knap i mere end 2 sekunder, slip for at afslutte udgangsspændingskalibreringstilstand. Alle parametre er indstillet til automatisk at slukke for at spare.







Specifikationer:





Indgangsspænding: 2.5V~40V



Udgangsspænding: 1.25V~37V (justerbar)



Udgangsstrøm: 3A (maksimal)



Konverteringseffektivitet: 92% (maksimal)



Udgangs ripple:
