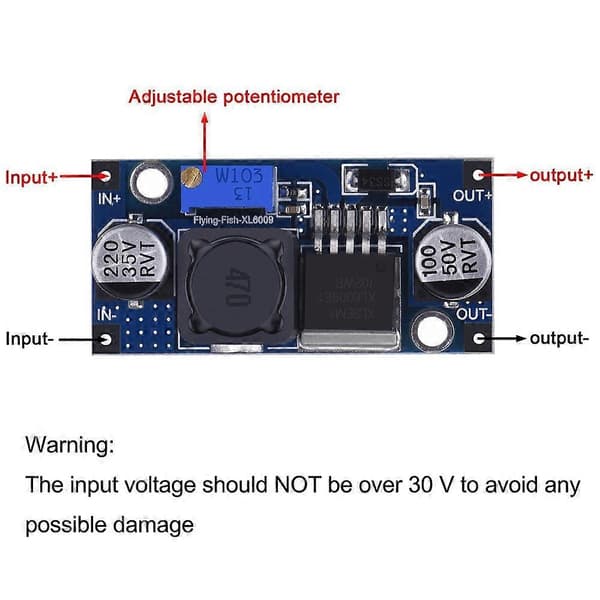

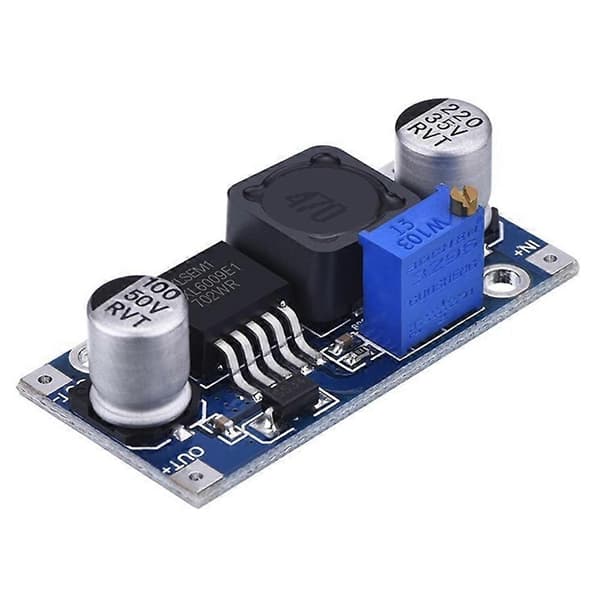

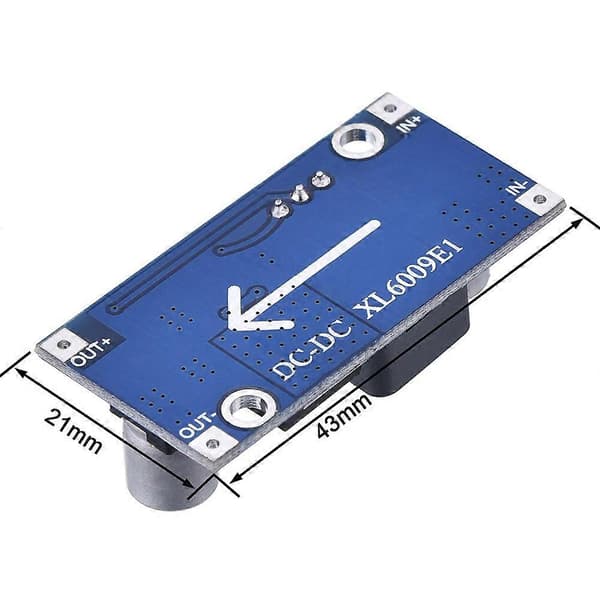

XL6009 er et 4A switching strøm boost (BOOST) modul. Modulet bruger højfrekvens switching teknologi XL6009E1 som kernechip, ydeevnen er overlegen i forhold til LM2577. XL6009 boost modulet er billigere og yder bedre, og LM2577 modulet er ved at blive udfaset. Ultra-bred indgangsspænding 3V~32V, zui godt arbejdsspændingsområde er 5~32V; Ultra-bred udgangsspænding 5V~35V; Indbygget 4A højeffektiv MOSFET switch tube, effektiviteten er op til 94%; (LM2577 strøm er kun 3A) Switching frekvensen er 400KHz, hvilket kan opnå meget gode resultater med en filterkondensator med lille kapacitet. Ripplet er mindre og volumen er mindre. (LM2577 frekvens er kun 50KHz)Tekniske parametre:Model specifikationXL6009 boost modulModular naturIkke-isoleret boost (BOOST)EnsretningsmetodeAsynkron ensretterIndgangsområde3V~32VUdgangsområde5V~35VIndgangsstrøm4A (maksimum ), ingen belastning 18mA (5V indgang, 8V udgang, ingen belastning mindre end 18mA. Jo højere spænding, jo større strøm uden belastning.)Konverteringseffektivitet<94%(jo større trykforskel, jo lavere effektivitet)On-off niveau400KHzUdgangs ripple50mV(jo højere spænding, jo større strøm, jo større ripple)Hello Elena0.5%Spændingsregulering0.5%Driftstemperatur-40C~ +85CDimensioner 43mm * 21mm (L*B)IN+ indgang positivIN- indgang negativOUT+ udgang positivOUT-udgang negativ! Test sammenligning prøve reference:Indgang 5V udgang 12V 0.8A 9.6WIndgang 7.4V udgang 12V 1.5A 18WIndgang 12V udgang 15V 2A 30WIndgang 12V udgang 16V 2A 32WIndgang 12V udgang 18V 1.6A 28.8WIndgang 12V udgang 19V 1.5A 28.5WIndgang 12V udgang 24V 1 A 24WIndgang 3V udgang 12V 0.4A 4.8W Vin*Iin* effektivitet = Vout*Iout Vin: indgangsspændingIin: IndgangsstrømVout: udgangsspændingIout: udgangsstrøm
