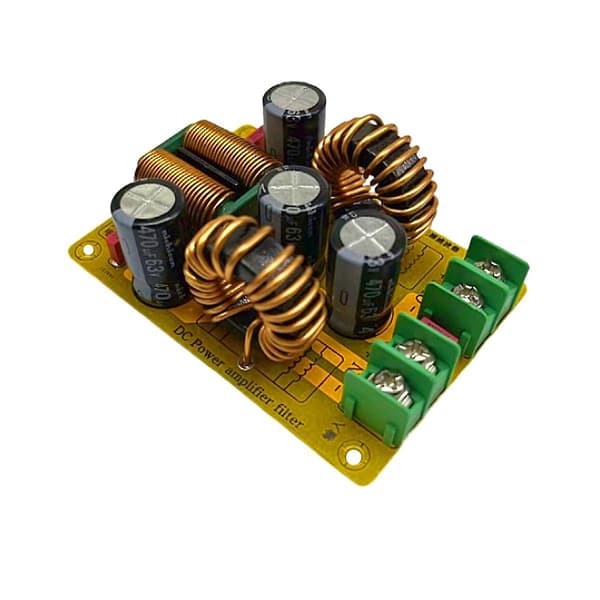

PT-0008 DC strømfilterkredsløb introduktion: Kredsløbet består af tre-trins filtrering, den første del er - - trins LC filterkredsløb, den anden del er common mode EMI filtrering, og den tredje del er to-trins LC filterkredsløb.
LC filter kaldes generelt passivt filter. Det er en traditionel DC strøm harmonisk kompensationsenhed sammensat af induktorer og kondensatorer. Det kan filtrere harmoniske i strømforsyningen en eller flere gange.
Rens DC strømforsyningen og common mode filtrering, som kan undertrykke problemet med hurtig transient gruppeimpulsinterferens med en gentagelsesfrekvens på flere kilohertz på nogle brugersteder.

Input: DC.
Output: DC.
Spænding: 50V (højere spænding kan erstatte elektrolytkondensatoren for at forbedre)
Strøm: 20A
Hoveddelspecifikationer:
Printkort: Dobbeltsidet FR4 glasfiberplade
Elektrolytkondensator: 50V 470UF diameter 13MM dosering 4 STK
Film Kondensator: 100NF 3STK
Magnetisk ringinduktans: mængden af 2STK, (20A højstrøm bruger FeSiAl),
Common mode induktans; forbrug 1STK, (20A strøm vælg flad kobbertape induktans)
Stik: 7.62 stik 2PIN 2STK
Dette modul er velegnet til at eliminere brugen af DC strømforsyning med elektromagnetisk interferens. Det kan anvendes til filtrering efter switching strømforsyning output, biler, motorcykler og DC med stærk elektromagnetisk interferens.
Fabriksbatcherne er forskellige, og nogle udseender kan være forskellige, hvilket ikke har nogen indflydelse på produktet
Farve: Fotofarve
Materiale: ABS

Pakkens indhold:
1 x Lavpasfilter

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
