DC motor driver input spændingsområde er DC 6.5V-27V, kan input DC 12V eller 24V, nominel udgangsstrøm for hver port er 7A, samlet udgangseffekt er 160W.

STÆRK DRIVE: motorstyringskortet anvender dobbelt H bro, kan drive to DC motorer på samme tid.

FREMAD og BAGLÆNS ROTATION: IN1, IN2/IN3, IN4 porten kan styre fremad eller baglæns motorrotation.

PWM HASTIGHEDSSTYRING: aktiveringssignal terminal () input PWM kan regulere hastighed, PWM frekvensområde 0-10KHZ.

UNDER SPÆNDINGSBESKYTTELSE: motor driver modulet er med under spændingsbeskyttelse for at forhindre øjeblikkelig stor strøm i at beskadige modulet.



1. Strømforsyningsspænding 6.5V-27V, strømmen kan ikke vendes eller overstige 27V, da det kan brænde modulet af. Det anbefales at forbinde en 15A sikring i serie i strømindgangen.

2. Dobbelt motor interface, hver nominel udgangsstrøm 7A, strøm 50A, motor interfacet må ikke kortsluttes, det anbefales at forbinde en 15A sikring i serie.

3. Aktiveringssignalet og fremad- og baglæns kontrolsignalets kontrolspænding er 3-6.5V.

4. Aktiveringssignal terminal () input PWM kan regulere hastighed, PWM frekvensområde 0-10KHZ, PWM minimum puls bredde 10us.

5. Installationshul diameter: 3mm, bemærk at forhindre kortslutning ved installation af bagsiden, du kan tilføje isoleringspude eller kobbersøjle for at hæve printkortet

Parametre matchet: Motorer med nominel spænding 24V, identifikation af nominel effekt 115W eller derunder, og motorer med identifikation af nominel strøm 7A kan arbejde fuldt ud i lang tid.

Størrelse: 55 x 55 x 16mm

Materiale: ABS

Farve: Rød



Pakkeindhold:

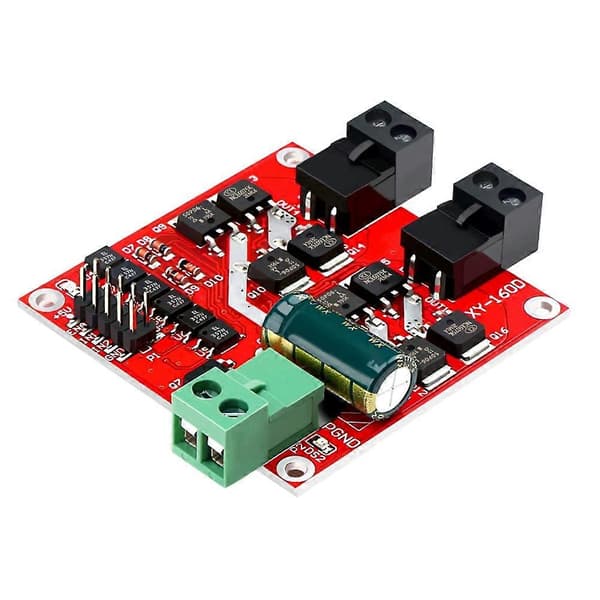

1 x DC Motor Driver Board



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
