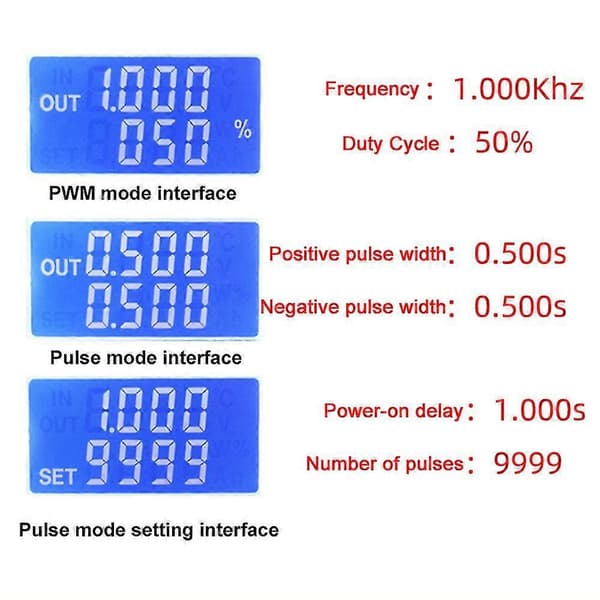

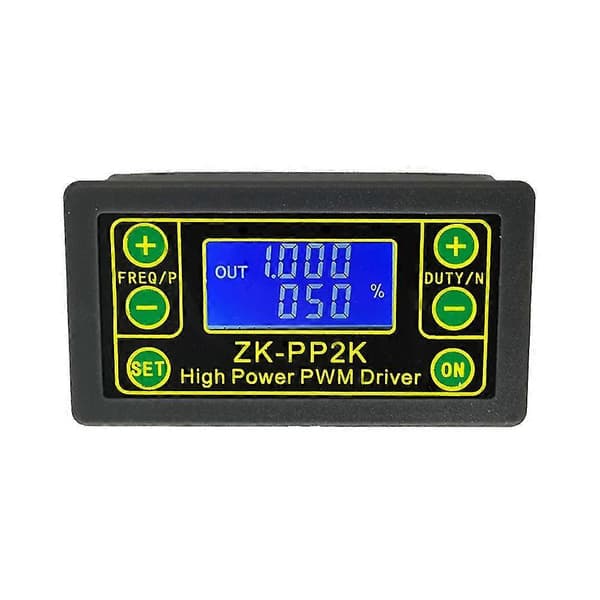

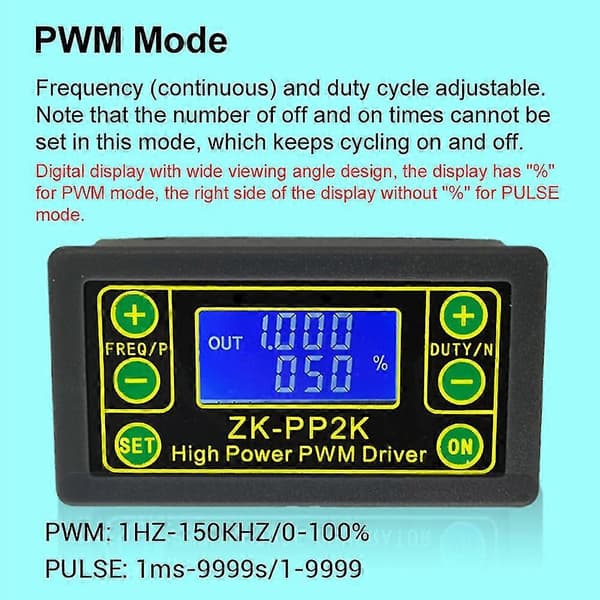

DC3.3-30V Høj Effekt PWM Driver Motor Hastighedsregulatoren er en alsidig enhed, der er egnet til direkte at drive motorer, magnetventiler, LED'er og andre belastninger med en strøm på mindre end 8A. Den har en MOS-switch type udgang, hvilket betyder, at bølgeformen først vises, når belastningen er tilsluttet. Denne PWM-driver understøtter to tilstande: PWM-tilstand og pulstilstand. I PWM-tilstand kan frekvensen og driftscyklussen justeres, mens parametre som positiv pulsbredde tid, negativ pulsbredde tid, tændingsforsinkelse starttid og antal pulser kan justeres i pulstilstand. PWM-driveren giver også mulighed for justering af LED-lysstyrke, justering af motorhastighed og kan bruges til at drive magnetventiler til at trække og frigive i en automatisk cyklus. Den har et bredt spændingsindgangsområde på 3,3-30V og leveres med en start- og stopknap samt 5,08 mm terminalledninger. Det digitale display med bred betragtningsvinkel gør det nemt at overvåge indstillingerne.



Med sin kompakte størrelse på 79 * 43 * 30 mm og lette vægt på 42 g er PWM-driveren nem at installere og transportere. Den er lavet af slidstærkt plastmateriale og har et driftsspændingsområde på 3,3-30V. Frekvensen spænder fra 1Hz til 150KHz med en nøjagtighed på ca. 2%. Driftscyklussen spænder fra 0-100% med et trin på 1%. Antallet af pulser kan indstilles fra 1 til 9999 eller indstilles til uendelig. Forsinkelsesudgangstiden kan justeres fra 0,000s til 9999s, med en minimumsindstilling på 1ms. Den positive og negative pulsbreddelængde kan indstilles fra 0,000s til 9999s, med en minimumsindstilling på 1ms. PWM-driveren har en udgangsbelastningskapacitet på mindre end 8A og en udgangsamplitude svarende til forsyningsspændingen. Den leveres med en pakke, der indeholder 1 PWM-driver.



Vigtigste funktioner:



MOS-switch type udgang

To tilstande: PWM-tilstand og pulstilstand

LED-lysstyrkejustering

Motorhastighedsjustering

Bredt spændingsindgangsområde på 3,3-30V

Kompakt størrelse og let design

Brede frekvens- og driftscyklusområder

Udgangsbelastningskapacitet på mindre end 8A
