Bemærk: 1. For at modulet kan fungere stabilt, skal du sørge for at bruge en strømforsyning, der er mere end dobbelt så stor som belastningseffekten. Hvis belastningen er en motor, skal du bruge en strømforsyning med mere end 3 gange effekten.

2. Den maksimale belastningsstrøm er 2A, hvis det er en belastningsmotor, er den maksimale belastningsstrøm 1A

3. Modulet kan kun styre fremadgående og omvendt rotation (start og stop styres af tænd og sluk)

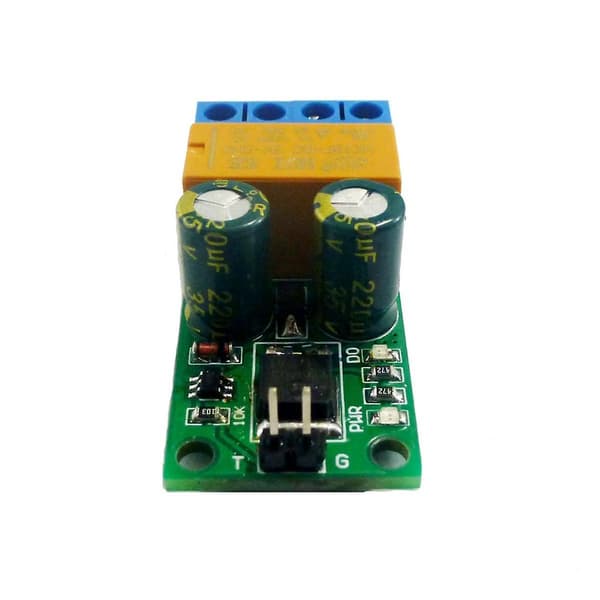

Beskrivelse:

Selvlåsende (bistabil) omvendt polaritets controller

Indgangsspænding: DC 5V (5V version)

Modulets arbejdsstrøm: fremadgående rotation 2MA, omvendt rotation 35-40MA

Belastningsspænding: lig med udgangsspændingen

Belastningsstrøm: maksimalt 2A (motor 1A)

Med strømindikator og omvendt polaritetsindikator

Kontroltilstand: lav puls kontrol

Dette er et selvlåsende (bistabilt) omvendt polaritetsrelæ. Trigger én gang, udgang omvendt polaritet (og behold), og trigger igen, udgang = input (og behold)

Pin beskrivelse:

I+: strømindgang +;

I-: Spændingsindgang -;

O+: strømudgang + (når polariteten er omvendt, er udgangen -);

O-: strømudgang - (udgangen er +, når polariteten er omvendt);

G: trigger signal jord;

T: Trigger signal input (0,2-2 sekunders lav puls).

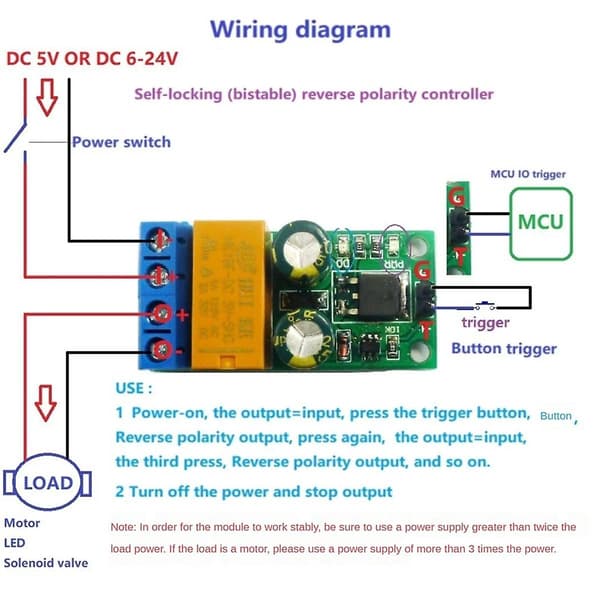

Instruktioner:

Efter tænding, udgang = input, tryk på triggerknappen, omvendt polaritetsudgang, trigger knappen igen, udgang = input, trigger knappen for tredje gang, omvendt polaritetsudgang. Og så videre.

Sluk for strømmen og stop udgangen.

Størrelse: 43mm x 21mm x 16mm

Materiale: PCB

Farve: Grøn



Pakkeindhold:

1 x omvendt polaritets controller



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
