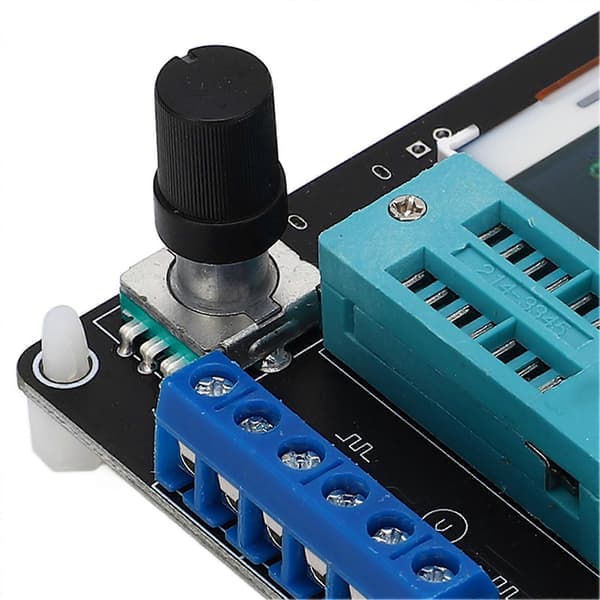

Varetype: Transistor TesterMateriale: PCBModel: GM328AInputspænding: DC5V Type C StrømforsyningArbejdsspænding: Ca. 30mATilslutningsmåling: UnderstøtterPatchmåling: UnderstøtterNegativ med strøm: Uden batteriKontrolmetode: EncoderDisplay: 1.77 tommer TFT farveskærmProduktbeskrivelse.Den roterende kodningskontakt har 6 betjeningsmetoder: kort tryk, langt tryk, venstre rotation, højre rotation, tryk og hold venstre rotation, tryk og hold højre rotation.Tryk på den i slukket tilstand for at tænde for strømmen og starte testen.Hvis enheden ikke registreres efter én test. Tryk og hold kontakten nede, eller drej kontakten til venstre eller højre for at åbne funktionsmenuen. Når du er i funktionsmenuen, kan du vælge de venstre og højre kontakter over eller under menupunktet. For at åbne et funktionselement skal du trykke kort på kontakten. Når du skal afslutte en funktion, skal du trykke og holde kontakten nede.1. Testerkalibrering bruges til at eliminere fejl i dens egne komponenter og gøre de endelige testresultater mere nøjagtige. Kalibrering er opdelt i hurtig kalibrering og fuld funktionskalibrering.2. Hurtig kalibreringsmetode: Brug ledningen til at kortslutte tre testpunkter TP1, TP2, TP3, og tryk derefter på testknappen, mens du observerer skærmen. Skærmfarven skifter til hvid på sort, og meddelelsen \"Selftest mode...?\" vises. Tryk på testtasten for at starte den hurtige kalibreringsproces; hvis meddelelsen \"Self test mode...?\" vises, og der ikke trykkes på en tast inden for 2 sekunder, startes den normale testproces, og ledningsmodstandsværdierne for de kortsluttede TP1, TP2 og TP3 testpunkter vises til sidst. Efter at have startet den hurtige kalibreringsproces, vises nogle data på skærmen, uanset. Vent, indtil en blinkende streng vises på skærmen \"Isolating Probe!\". Derefter fjernes de kortsluttede TP1, TP2 og TP3 ledninger. Vent, indtil strengen \"Test End\" vises på skærmen, og den hurtige kalibrering er fuldført. Til den første kalibrering skal du bruge den fulde funktionskalibreringstilstand.3. Fuld funktionskalibrering kræver adgang fra funktionsmenuen og en ekstra 220nf kondensator. Fuld funktionskalibrering udfører en mere omfattende kalibreringsproces og tager længere tid. Når du er i funktionsmenuen, drej testknappen til menupunktet \"Selftest\", og tryk igen på testknappen for at starte den fulde funktionskalibreringsproces. Den blinkende streng \"short Probes!\" vises først på skærmen, og derefter, ligesom en hurtig kalibrering, kortslutter du de tre testpunkter med ledninger og venter på kalibreringsprocessen. Den blinkende streng \"Isolated Probes!\" vises på skærmen. Når strengen \"1 - | | - 3>100nf\" vises på skærmen, installeres de forberedte 220nf kondensatorer på testpunkterne TP1 og TP3. Vent, indtil skærmen viser \"Test End\" for at fuldføre den fuldt funktionelle kalibreringsproces.
