Bemærk: 1. For at modulet kan fungere stabilt, skal du sørge for at bruge en strømforsyning, der er mere end dobbelt så stor som belastningskraften. Hvis belastningen er en motor, skal du bruge en strømforsyning med mere end 3 gange effekten.

2. Den maksimale belastningsstrøm er 2A, hvis det er en belastningsmotor, er den maksimale belastningsstrøm 1A

3. Modulet kan kun styre fremad og bagud rotation (start og stop styres af tænding og slukning)



Beskrivelse:

Selvspændende (bistabil) omvendt polaritetsstyring

Indgangsspænding: DC 6-24V (12V version)

Modul arbejdsstrøm: fremad rotation 2MA, bagud rotation 35-40MA

Belastningsspænding: lig med udgangsspændingen

Belastningsstrøm: maksimal 2A (motor 1A)

Med strøm indikator og omvendt polaritetsindikator

Styringstilstand: lav puls styring

Dette er et selvspændende (bistabil) omvendt polaritetsrelæ. Udløs en gang, omvendt polaritetsudgang (og hold), og udløs igen, udgang = indgang (og hold)

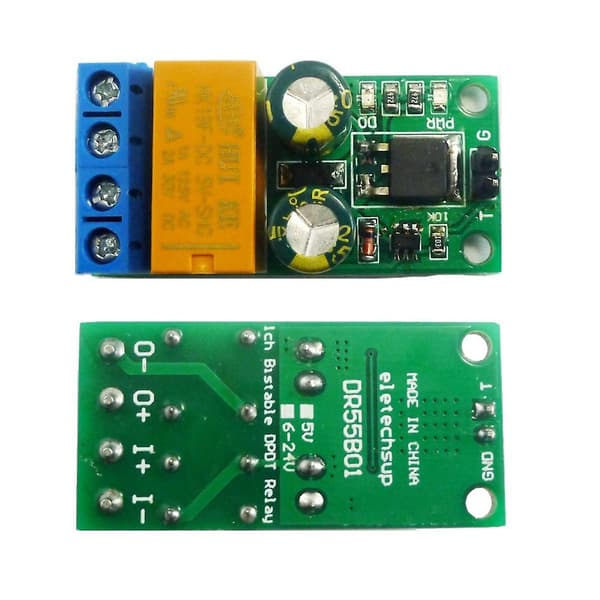

Pin beskrivelse:

I+: strøm indgang +;

I-: Spænding indgang -;

O+: strøm udgang + (når polariteten er omvendt, er udgangen -);

O-: strøm udgang-(udgangen er + når polariteten er omvendt);

G: udløsningssignal jord;

T: Udløsningssignal indgang (0,2-2 sekund lav puls).

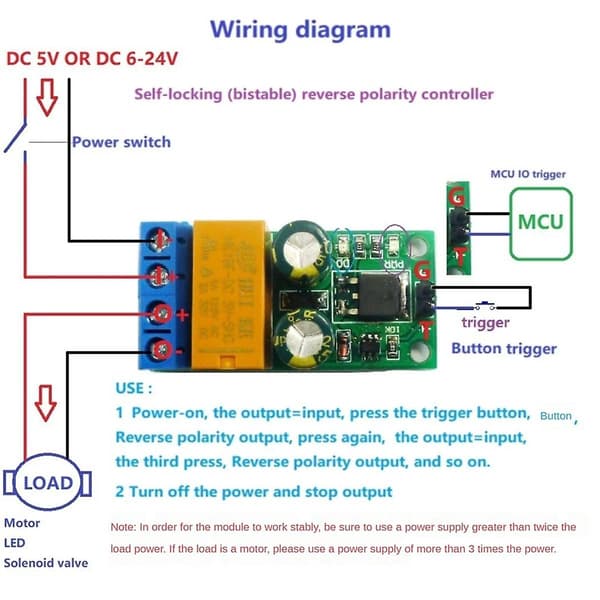

Instruktioner:

Efter tænding, udgang = indgang, tryk på udløsningsknappen, omvendt polaritetsudgang, udløs knappen igen, udgang = indgang, udløs knappen for tredje gang, omvendt polaritetsudgang. Og så videre.

Sluk for strømmen og stop udgangen.

Størrelse: 43mm x 21mm x 16mm

Materiale: PCB

Farve: Grøn



Pakkeindhold:

1 x omvendt polaritetsstyring



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
