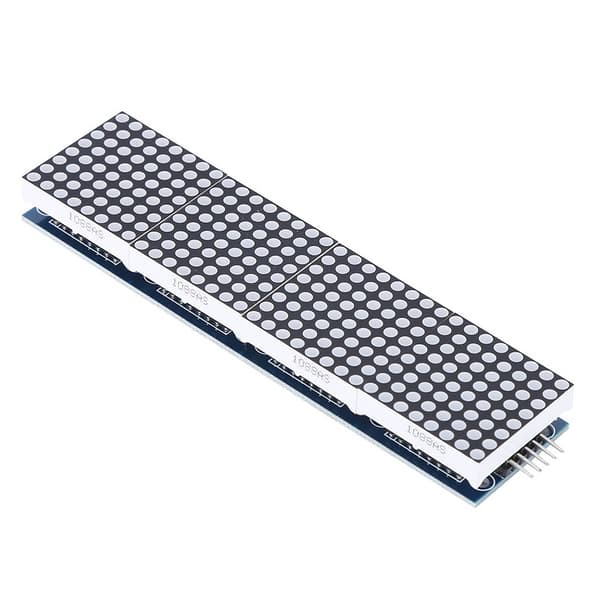

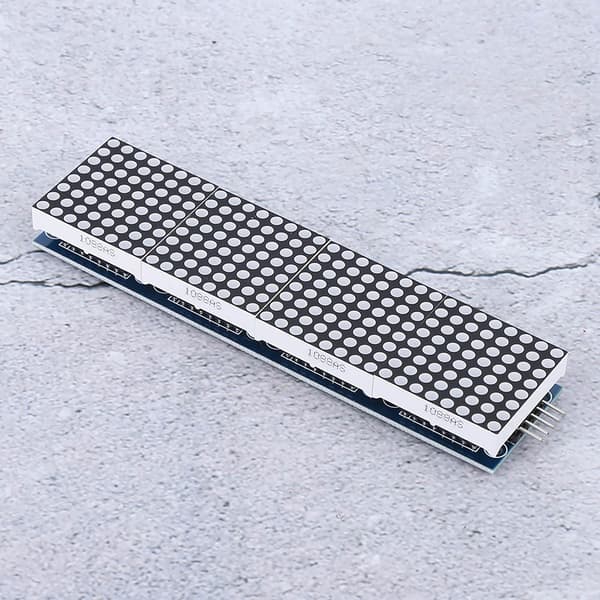

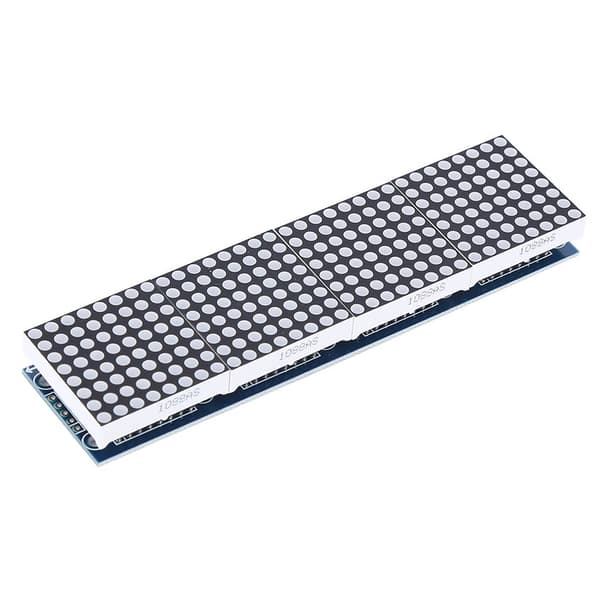

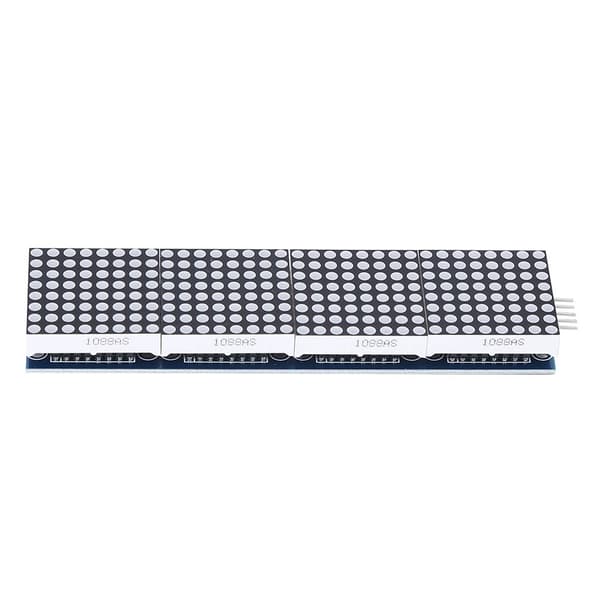

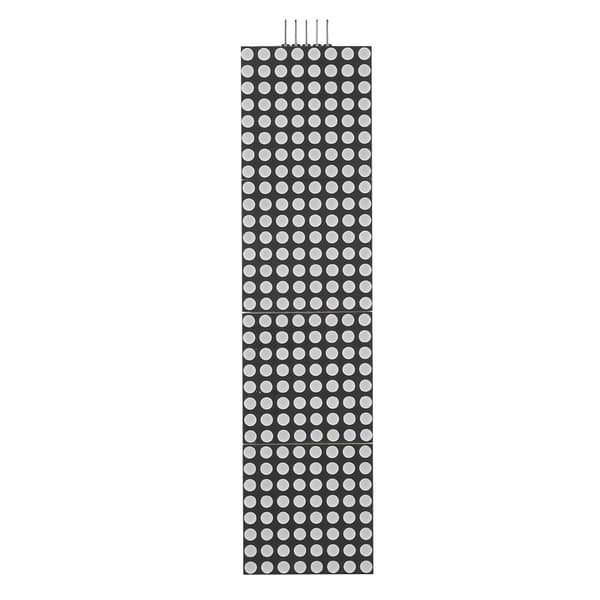

Dot Matrix Kontrolmodul LED Single Chip Mikrocomputer Controller 4-i-1
143 kr.
143 kr.
Tidligere laveste pris:
157 kr.
Tors., 24 sept. - tirs., 29 sept.
Sikker betaling
Tilfredshedsgaranti
30 dages returret
Produktbeskrivelse
Velkommen til vores butik!
1. Det er en integreret seriel input/output fælles katode displaydriver. 2. Dette modul er forbundet til en mikroprocessor og et 8-cifret 7-segment digitalt LED-display. Det kan også forbindes til et søjlediagramdisplay eller 64 uafhængige LED'er. 3. Modulet inkluderer en on-chip B-type BCD-encoder, multi-kanal scanningssløjfe, segmentorddriver og en 8 x 8 statisk RAM til lagring af hver data. 4. Hver data kan adresseres. Ingen grund til at omskrive hele displayet ved opdatering, det giver også brugeren mulighed for at vælge at kode eller ikke kode hver data. 5. Hele enheden inkluderer en 150μA lavstrøms nedlukningstilstand, analog og digital lysstyrkekontrol, et scanningsgrænseregister, der giver brugerne mulighed for at vise 1-8 bit data, og en detektionstilstand, der gør det muligt for alle LED'er at udsende lys. 6. Kun 3 IO-porte er nødvendige for at drive 1 dot matrix, ingen flimmer ved dot matrix display, understøtter kaskadekobling.Varetype: Dot Matrix Kontrolmodul
Materiale: Syntetisk pap
Et enkelt modul kan drive en 8 x 8 fælles negativ dot matrix
Modulets arbejdsspænding: DC5V
Fastgørelsesskruehuller: 64
Huldiameter: Ca. 3 mm / 0,1 tommer
Ledningsinstruktioner:

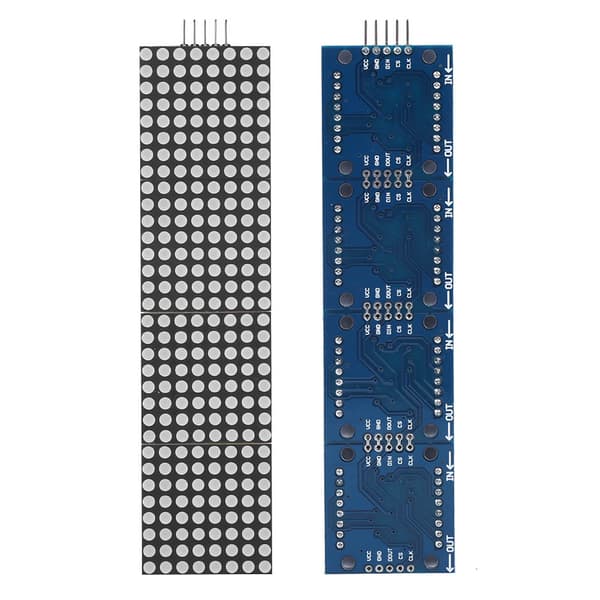

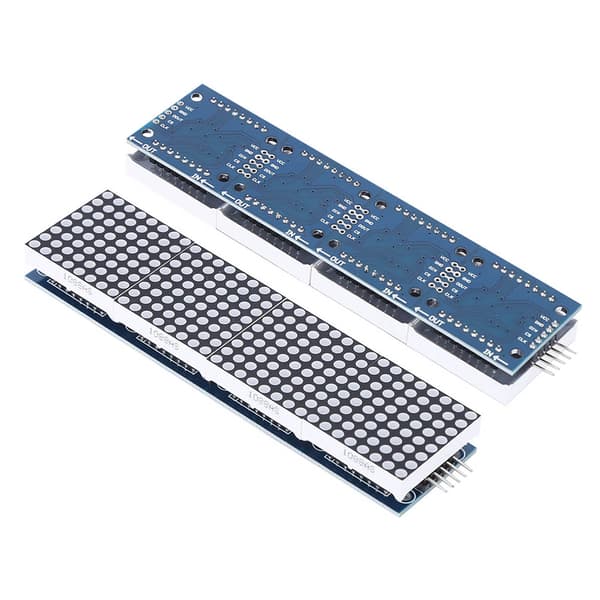

1. Modulets venstre side er inputporten, og højre side er outputporten.
2. Ved styring af et enkelt modul skal kun inputporten forbindes til CPU'en
3. Når flere moduler er kaskadekoblet, er inputtet fra det første modul forbundet til CPU'en, outputtet er forbundet til inputtet fra det andet modul, outputtet fra det andet modul er forbundet til inputtet fra det tredje modul, og så videre. ..
Tag 51 Mikrocontroller som eksempel:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
Tilfredshed garanteret: Kunder er vores højeste prioritet. Hvis du finder et problem med produktet, bedes du kontakte sælgeren med det samme. Vi stræber efter at yde tilfredsstillende eftersalgsservice.
