Spis ikke dette LED-gitter, bare fordi det er så farverigt og lige den rigtige størrelse! Dette er det mindste lille LED-gitter, vi kan lave, med 1 fuld RGB-farvepixel i en firkant, der kun er 64 tommer x 1 tomme (kompatibel med metriske entusiaster, dette er 24,4+ -mm x 24,4+ -mm). Bedst af alt er, at disse er små DotStar-LED'er med indbyggede PWM-drivere, så du kun behøver to digitale I/O-ben for at få gløden.

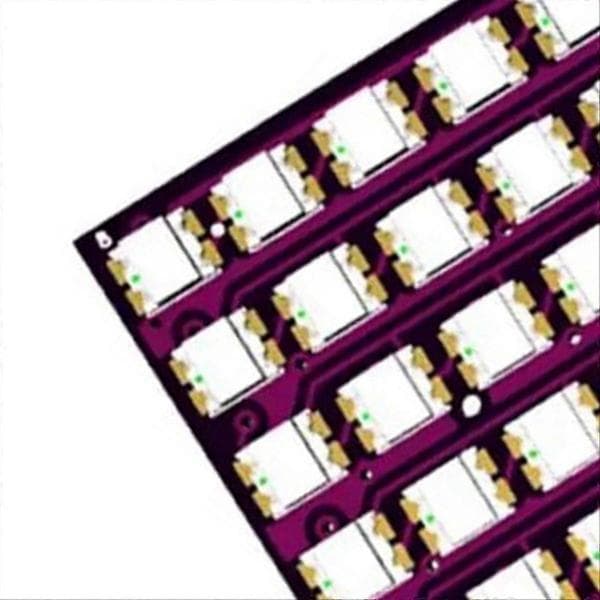

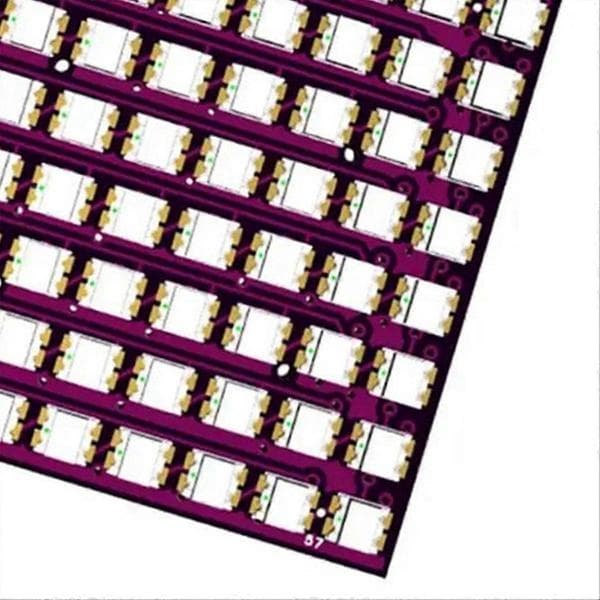

Men lad dig ikke narre af deres lille størrelse, hver LED er stadig utrolig og blændende i lysstyrke, ligesom de DotStars/NeoPixels, du kender og elsker. Disse integrerede LED'er er de samme som dem, der bruges i vores smarte DotStar-lysbånd, bare meget små. Arrangeret i en 8x8 matrix er hver pixel individuelt adresserbar: ligesom NeoPixel har DotStar-LED'er en indlejret mikrocontroller inde i LED'en. Du kan indstille farve/lysstyrke for hver LED til en 24-bit farve (8 bit hver kompatibel med rød, grøn og blå).
Hver LED fungerer som et skifteregister, der læser indgående farvedata på indgangsbenet og derefter skifter tidligere farvedata ud på udgangsbenet. Ved at sende en lang datastreng kan du styre et ubegrænset antal LED'er. PWM er indbygget i hver LED-chip, så når du først har indstillet farven, kan du stoppe med at kommunikere med drevet, og det vil fortsætte med at PWM alle LED'er, der er kompatible med dig.

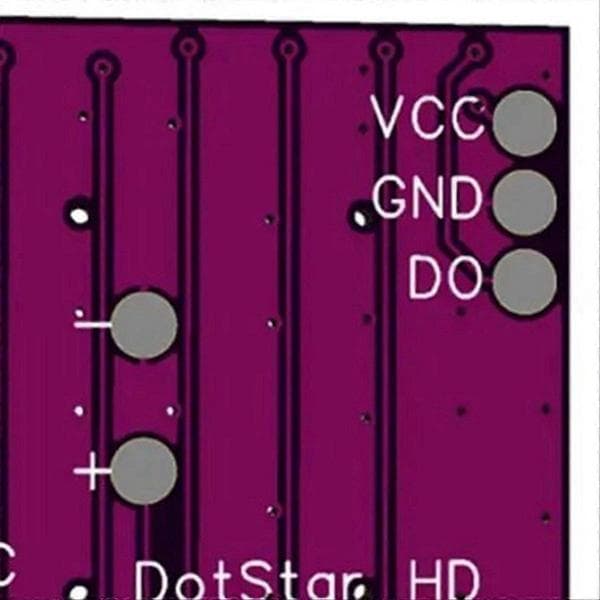

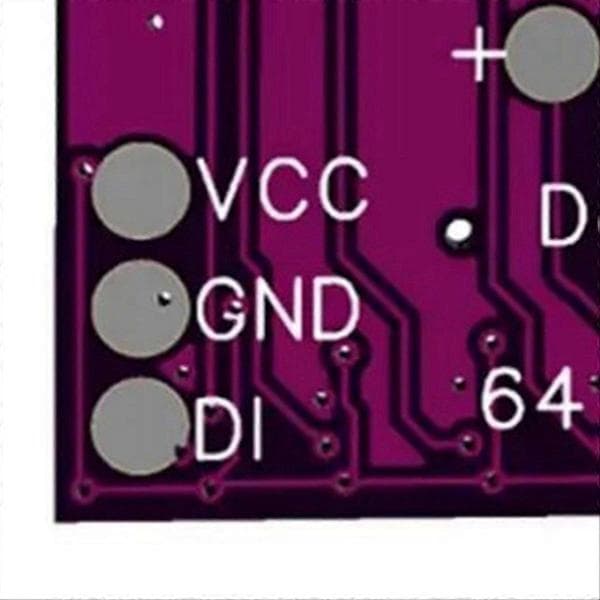

Ledningsføring er enkel: der er to 3-pads forbindelsesporte på bagsiden. Lod ledningen til indgangsporten (+5V GND DIN) og giv 5VDC kompatibel med +5V og jordbenene, tilslut derefter DIN-benene til mikrocontrolleren. Du skal også etablere en fælles jord fra 5V strømforsyningen til mikrocontrolleren/XArduino. Da hver LED kan trække op til 40mA strøm (op til 2,5 ampere pr. panel, hvis alle LED'er er stærkt hvide!)
Hvis du planlægger at bruge fuld lysstyrke og meget hvidt, anbefaler vi at bruge en 5V 2A strømforsyning. Til de fleste anvendelser vil du se omkring 0,5A strøm pr. panel, og du kan indstille lysstyrken for at sænke den strøm. Bemærk, at strømmen, der passerer gennem pladen, er så stor, at den bliver varm! Disse LED'er
