Funktioner:

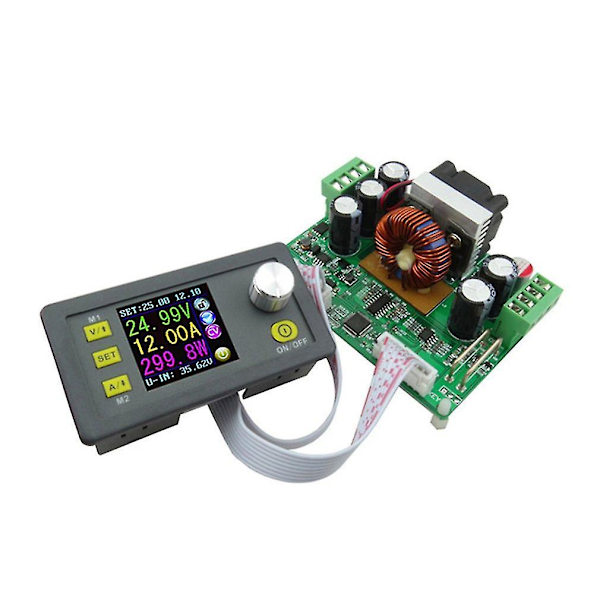

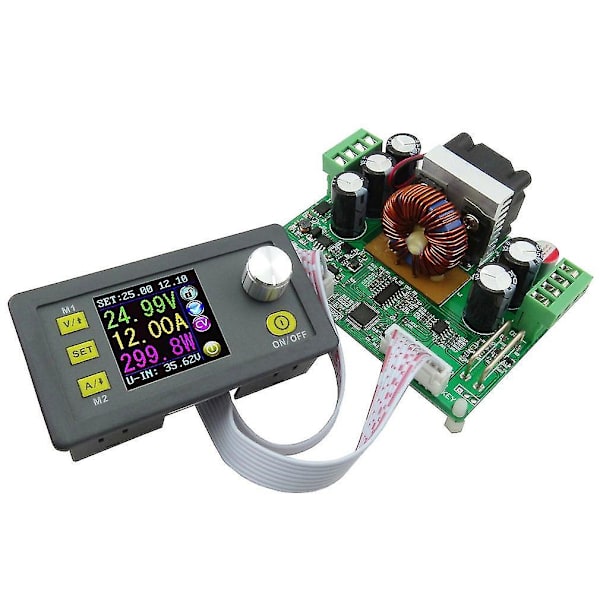

LCD-displayet på modulet har funktionen digital voltmeter og amperemeter.
Du kan se den forudindstillede spænding, indgangsspænding, udgangsspænding, den forudindstillede strøm, udgangsstrøm, udgangseffekt osv.
Den konstant spænding og konstant strøm programmerbare styringsstrømforsyningsmodul sætter samlingen af ​​analog integration og digital styringsfunktioner i én.
Og den har også funktionen til hurtigt at udtrække to grupper af gemte værdier.
Sammenlignet med den traditionelle analoge strømforsyning er det mere bekvemt hurtigt at udtrække den nødvendige spænding eller strøm.
Beskrivelse:
Dette modul har mange fordele, lille størrelse, avanceret funktion, god visuel effekt, høj præcision, der bruges uafhængigt, indsættes i enheden og er blevet bredt anvendt.
Dette modul har strømafbrydelseslagret funktion og kan gemme 10 grupper af forudindstillede værdier.
I outputtilstandsmindeområdet kan du se, om outputtet er åbent eller ej, tilstanden af ​​konstant spænding og konstant strøm, outputtet er normalt eller ej, tasten er låst eller ej, og de aktuelle datagrupper, der bruges.
På indstillingsdatainterfacet kan du justere overspændingsværdi, overstrømsværdi, overeffekt-værdi, datasæt og LCD-lysstyrke.
Specifikation:
Indgangsspændingsområde: 6,00-40,00V
Udgangsspændingsområde: 0V-32,00V
Udgangsstrøm: 0-12,00A
Udgangseffektområde: 0-348W
Displaymodulstørrelse: 79*43*41(mm) (L*B*H)
Åben størrelse: 71mm*39mm
Strømmodulstørrelse: 93*71*41(mm) (L*B*H)
Længde af forbindelsesledning: 200mm
Fastgørelseshuls centerafstand: 86mm, 64mm
Udgangsspændingsopløsning: 0,01V
Udgangsstrømsopløsning: 0,01A
Udgangsspændingsnøjagtighed: (0,5% + 1 ciffer)
Udgangsstrømsnøjagtighed: (0,5% + 2 cifre)
Pakken indeholder:

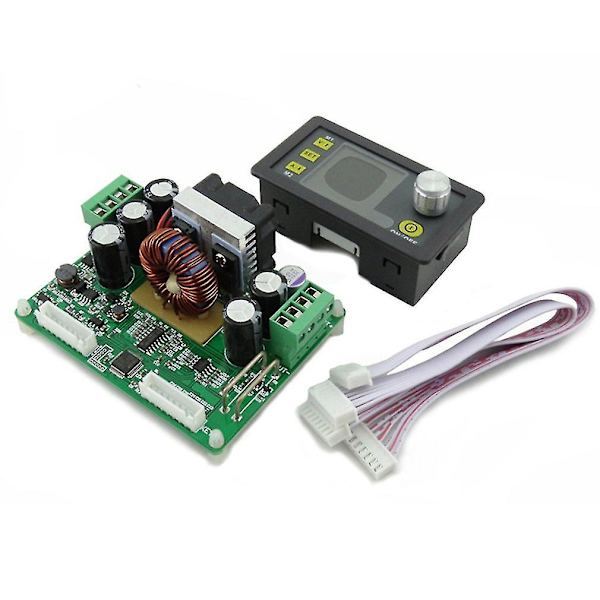

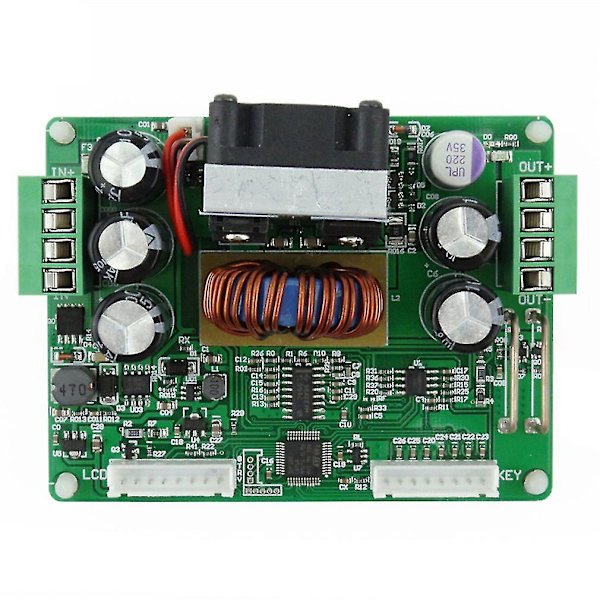

1 x Konstant spænding trin-ned strømforsyningsmodul
Bemærkninger:
1. Når du får produktet første gang, skal du ikke bruge dine hænder til at røre ved komponenterne, da statisk elektricitet fra mennesker kan beskadige nogle chips.
2. Du skal sikre dig, at indgangsspændingen er 1,1 gange højere end udgangsspændingen. Under store strømforhold skal du være opmærksom på varmeafledning.
3. Når strømmen er mere end 10A eller temperaturen er mere end 45 c , begynder blæseren at arbejde. Når temperaturen er mere end 65c, stopper modulet med at arbejde
4. Hvis du bruger AC-DC-konverter eller transformatorspole, skal du tilføje en likeretter (likeretterbro) og et filter (mere end 4700uf filterkondensator). Hvis indgangsstrømforsyningen er ustabil, skal du tilføje LC, L er over 47uf, C er over 2200uf.
