DS3231 er et lavpris, højpræcisions I2c realtidsur () med integreret temperaturkompenseret krystaloscillator (Tcxo) og krystal. Enheden indeholder en batteriindgang til at opretholde timingen, når strømmen afbrydes. Integrerede krystaller forbedrer enheden og reducerer antallet af komponenter i produktionslinjerne.
S3231 fås i kommercielle og industrielle temperaturområder og fås i en 16-benet 30omil So-pakke. Den gemmer sekunder, minutter, timer, ugedag, dato, måned og årsinformation. Måneder med mindre end 31 dage vil automatisk have månedens dag justeret, inklusive korrektioner for skudår.
Urets arbejdsformat kan være 24-timers eller 12-timers format med /Am/Pm indikation. Giver to programmerbare kalenderalarmer og en programmerbar firkantbølgeudgang. Adresse og data transmitteres serielt gennem L2c tovejsbussen. En temperaturkompenseret spændingsreference og komparatorkredsløb overvåger Vcc-status, registrerer strømforsyningsfejl, giver en nulstillingsudgang og skifter automatisk til backup-strøm, når det er nødvendigt.
Monitor-pinden kan bruges som en manuel indgang til at generere en Mp-nulstilling. Ud over sin høje timing-nøjagtighed har Ds3231 også flere andre funktioner, der udvider systemværtens yderligere muligheder og . Enheden integrerer en meget digital temperatursensor, som kan tilgås via I2c*-grænsefladen (såvel som tiden). Nøjagtigheden af denne temperatursensor er 3C.
On-chip kontrolkredsløb muliggør automatisk strømforsyningsdetektion og styrer strømskift mellem primær strøm og backup-strøm (., lavspændingsbatteri). Hvis hovedstrømforsyningen går tabt, fortsætter enheden med at levere timing og temperatur med uændret ydeevne. En on-chip nulstillingsfunktion kan bruges til at genstarte systemets mikroprocessor, når hovedstrømforsyningen genanvendes, eller spændingsværdien vender tilbage til det acceptable område.

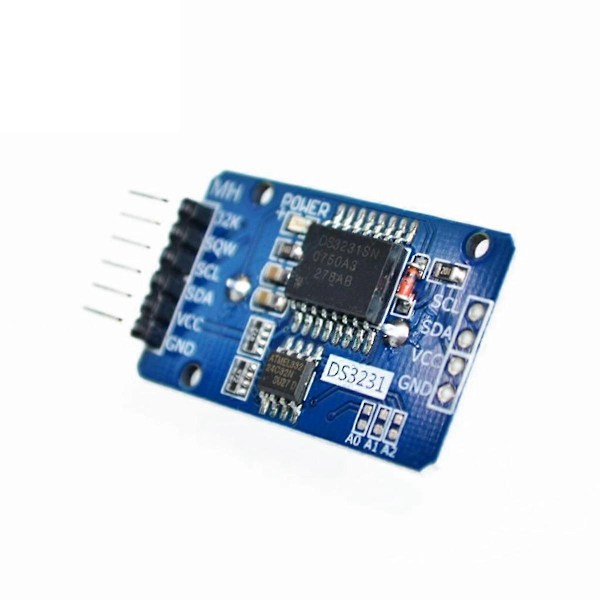

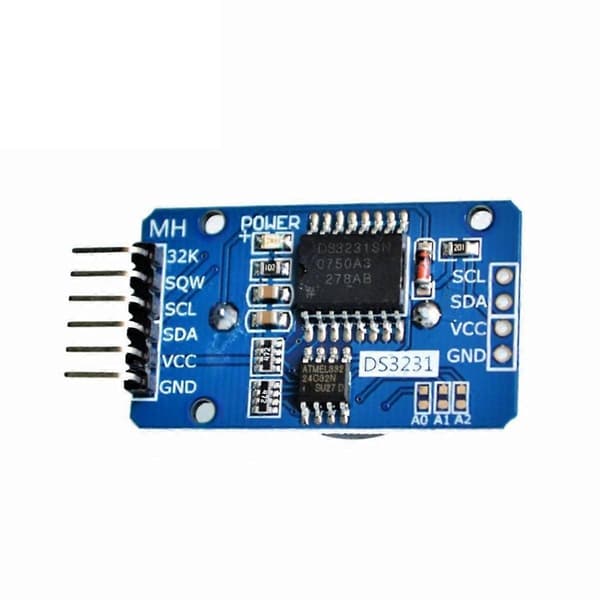

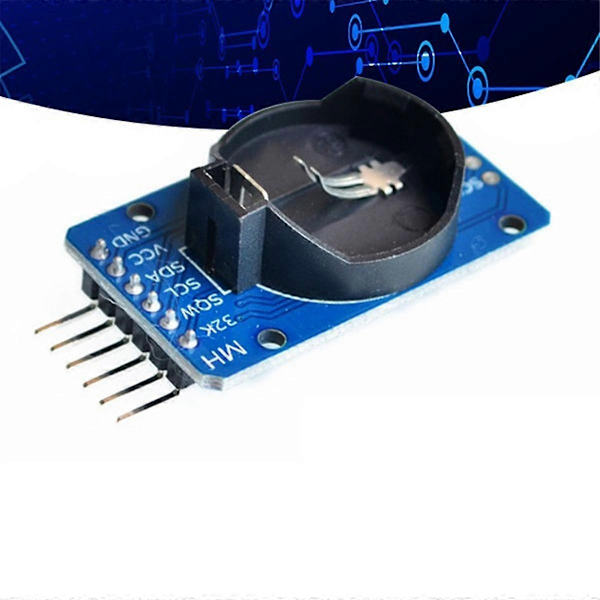

1. Andre Iic-enheder kan kaskaderes. 24C32-adressen kan ændres ved at kortslutte A0/A1/A2. Standardadressen er 0X57
2. Batterimodel påkrævet: Cr2032 for at uret stadig kører normalt, efter at systemet er slukket.
3. Arbejdsspænding: 3.3-5.5V
4. Urchip: Højpræcisionsur chip DS3231
5. Urnøjagtighed: inden for området 0-40, nøjagtighed 2 ppm, årlig fejl på ca. 1 minut
6. med kalenderalarmfunktion
7. Programmerbar firkantbølgeudgang
8. Realtidsuret genererer sekunder, minutter, timer, ugedag, dato, måned og år og giver kompensation gyldig indtil 2100.
9. Chippen har sin egen temperatursensor med en nøjagtighed på 3C.
10. Hukommelseschip: At24c32 (lagerkapacitet 32k)
11. Busgrænseflade, høj transmissionshastighed 400khz (når arbejdsspændingen er 5V)

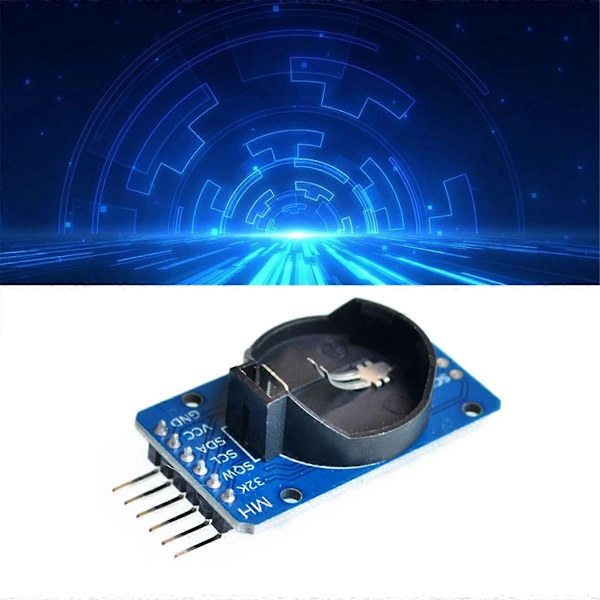

Ledningsinstruktioner (tager for R3 som et eksempel):
SCL-A5
SDA-A4
VCC-5V
GND-GND
Bemærk: Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen
Farve: Som vist
Materiale: PCB

Pakkens indhold:

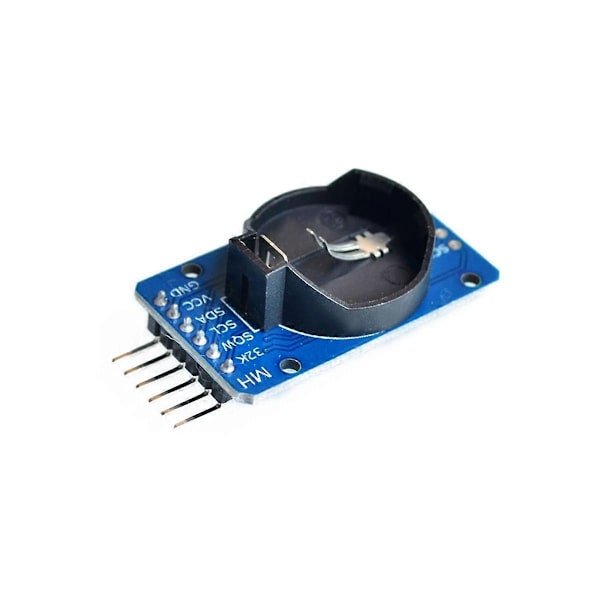

1 * DS3231 Modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
