Dette kit bruger ARM Cortex-M3 processor (STM32F103C8) og inkluderer en 2,4-tommer farve TFT-skærm, kan bruges som ARM testudviklingskort.

Kan være sekundær udvikling på basis af dette kit, for eksempel kan det ændres til Millivoltmeter,

Med automatiske, regelmæssige og enkeltstående tilstande, let at fange øjebliksbølgeformen.

Leveres med 1Hz /3.3V firkantbølge test signal kilde.

Med digital visning af bølgeformsparametre, inklusive frekvens, periode, pulsbredde, duty ratio, MAX./MIN./AVG./Peak-



Maksimal real-time sampling rate: 1Msps

Nøjagtighed: 12Bit

Sample buffer dybde: 1024 bytes

Analog båndbredde: 0 - 200KHz

Vertikal følsomhed: 10mV/Div - 5V/Div (i 1-2-5 trin)

Justerbar vertikal forskydning med indikation

Input impedans: 1MΩ

Maksimal input spænding: 50Vpp (1:1 probe), 400Vpp (10:1 probe)

Koblingsmetoder inkluderer DC/AC/GND

Horisontal tidsbase rækkevidde: 10μs/Div - 50s/Div (i 1-2-5 trin)

Med automatiske, konventionelle og enkelt trigger tilstande er det praktisk at fange øjeblikkelige bølgeformer

Trigger med stigende eller faldende kant

Justerbar trigger niveau position med indikation

Bølgeform før trigger kan observeres (negativ forsinkelse)

Bølgeformvisning kan fryses når som helst (HOLD funktion)

Leveres med 1KHz /3.3V firkantbølge test signal kilde

Digital visning med bølgeformsparametre, de parametre der kan vises er: frekvens, periode, pulsbredde, duty cycle, maksimum værdi, minimum værdi, gennemsnitsværdi, peak-to-peak værdi, RMS

Gem/genkald bølgeformen, bølgeformen forsvinder ikke når strømmen slukkes

Farve: Rød

Materiale: ABS

Størrelse: 18 x 12.5 x 3cm



Pakkeindhold:

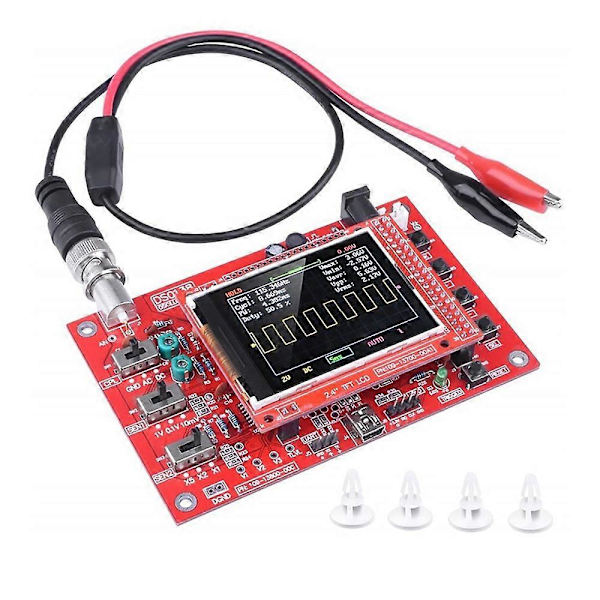

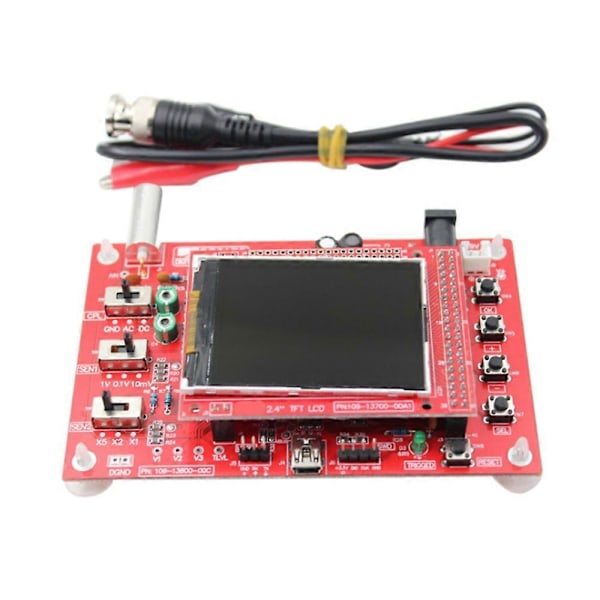

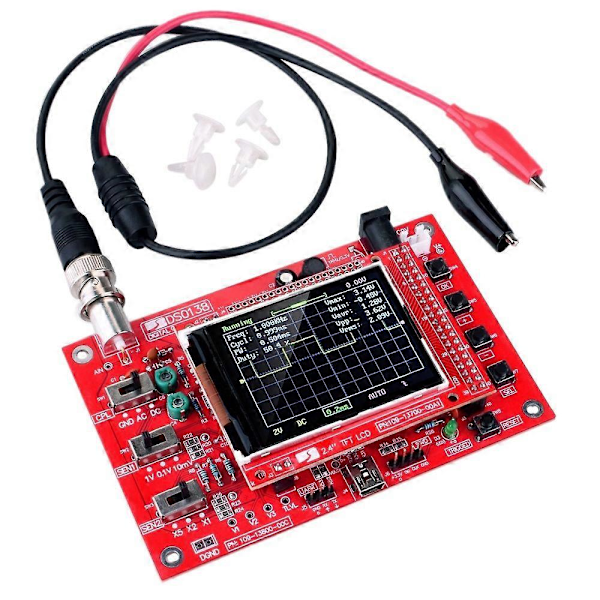

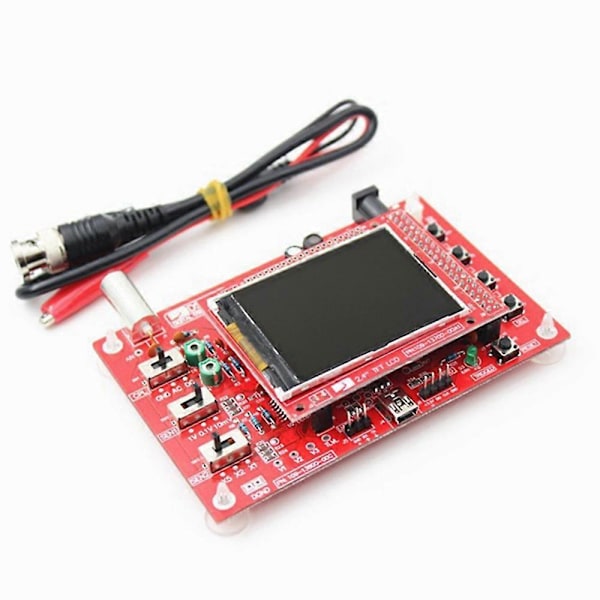

1 * DSO138 DIY Digital Oscilloscope Kit

1 * Probe



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes f
