DC-spænding: 200mV-2000mV-20V-200V-1000V [±(0,5%+2dgt)]
AC-spænding: 200V-750V [±(1,2%+10dgt)]
DC-strøm: 200uA-2000uA-20mA-200mA-10A [±(1,0%+2dgt)]
Modstand: 200Ω-2000Ω-20kΩ-200kΩ-2MΩ [±(0,8%+2dgt)]
Diode: Ja
Transistor: Ja
Strømforsyning: 6F22 9V batteri
Maksimum display: 1999
Dimensioner: 126×70×24mm
Vægt: 155g
Standard tilbehør: Testledninger, manual, garantikort
Kære venner, bemærk venligst: Dette produkt har ingen bipfunktion, pålidelig kvalitet, se venligst seriemanualen for brug.
I. Oversigt

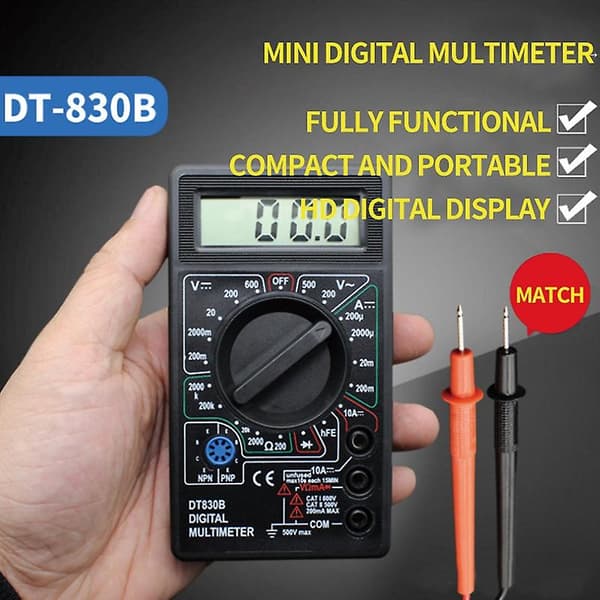

DT830 digitalt multimeter er et lille digitalt multimeter med et tre-og-et-halvt-cifret LCD-display. Det kan måle AC- og DC-spænding og DC-strøm, modstand, transistor β-værdi, diodeledningsspænding og kortslutning i kredsløbet osv. En roterende båndkontakt ændrer målefunktionen og -området med i alt 19 gear.
Den maksimale displayværdi for dette multimeter er ±1999, som automatisk kan vise \"0\" og polaritet, vise \"1\" eller \"-1\" ved overbelastning og bruge diodegear til kortslutningsinspektion.
II. Tekniske egenskaber
1. Måleområde
⑴ AC- og DC-spænding (AC-frekvens er 45Hz~500Hz); DC-område er 200mV, 2000mV, 20V, 200V og 1000V, AC-område er 200V og 750V; DC-nøjagtighed er mindre end ±(0,8% af aflæsning + 2 cifre), AC-nøjagtighed er ±(1% af aflæsning + 5 cifre); indgangsimpedans, DC-område er 10MΩ, AC-område er 10MΩ, 100PF.
⑵ DC-strøm
Rækken er 200μA, 2000μA, 20mA, 200mA og 10A, DC-nøjagtighed er ±(1,2% af aflæsning + 2 cifre), og den maksimale spændingsbelastning er 250mV.
⑶ Modstand:
Rækken er 200Ω, 2000Ω, 20kΩ, 200kΩ, 2000kΩ. Nøjagtigheden er ± (2,0% af aflæsningen + 3 tegn).
⑷Diodeledningsspænding:
Rækken er 0~1,5V, og teststrømmen er 1mA±0,5 mA.
⑸Transistor β-værdidetektion:
Testbetingelserne er: VCE＝2,8V, IB＝10μA.
⑹Kortslutningsdetektion:
Testkredsløbsmodstand <20Ω±10Ω
2. Samplingstid: TS＝0,4S.
III. Panel og betjeningsvejledning
1. Display
Tre og et halvt digitalt LCD-display
2. Tænd/sluk-knap
Tryk for at tænde for strømmen, og sluk den, når den ikke er i brug.
3. Kapacitetsmålestik
Denne måler har ingen kapacitetstestfunktion.
4. Funktionsområdekontakt
Vælg forskellige målefunktioner og -områder.
5. 10A strømstik (kan ikke måle strøm større end 10A)
Når du måler AC- og DC-strømme større end 200mA og mindre end 10A, skal den røde testledning indsættes i dette 10A strømstik.
6. Strømstik
Når du måler AC- og DC-strømme mindre end 200mA, skal den røde testledning indsættes i dette strømstik.
7. V/Ω-stik
Når du måler AC- og DC-spænding, modstand, diodeledningsspænding og kortslutningsdetektion, skal den røde testledning indsættes i dette V/Ω-stik.
8. Jordfælles terminal \"COM\"-stik Den sorte testledning indsættes altid i dette jordstik.
9. β-værdi teststik
Indsæt kollektor, base og emitter af den transistor, der skal testes, i \"C\", \"B\" og \"E\"-stikkene, og vær opmærksom på at skelne, om transistoren er NPN- eller PNP-type.
V. Forholdsregler
1. Vær opmærksom på det korrekte valg af område og rød testledningsstik. Når du måler en ukendt mængde, skal du først justere området til maksimum, derefter justere fra stor til lille, indtil det er passende. Hvis \"1\" vises, betyder det overskæring, og området skal øges. 2. Når du ikke måler, skal strømmen slukkes. 3. Når du ændrer området, skal testledningen frakobles fra målepunktet. 4. Undgå overbelastning, når du måler strøm 5. Det er ikke tilladt at måle spænding med modstands- og strømområder
Bemærk: Dataene er alle målt manuelt, tillad venligst 1-3 cm fejl; på grund af forskelle i lys og display kan der være en vis farveforskel, se venligst det faktiske produkt, der er modtaget.
