1、Højkvalitets inkrementel roterende encoder med en diameter på 38 mm.
2、Interne ASIC-enheder, høj pålidelighed, lang levetid, stærk anti-interferens ydeevne.
3、Rustfri stålspindel med højere stabilitet og beskyttelsesevne, metalskal er mere solid og slagfast.
4、Lille størrelse, let vægt, kompakt struktur, nem installation.
5、Med belastningskortslutningsbeskyttelse, strømforsyning omvendt ledningsbeskyttelse.
Funktioner:\r
\r
\r

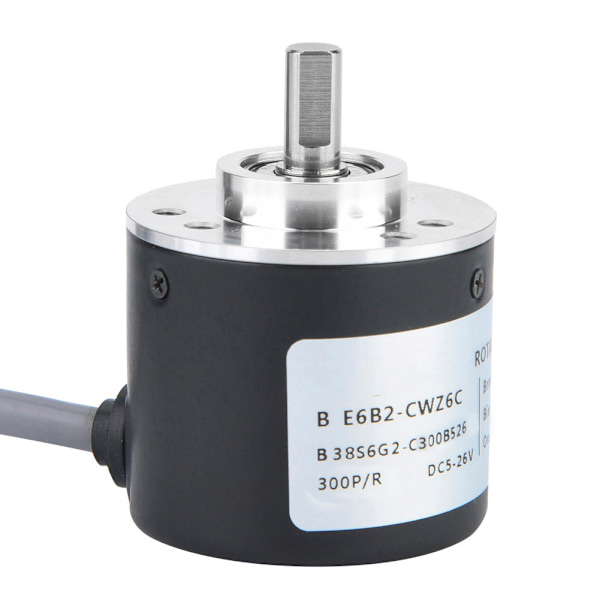

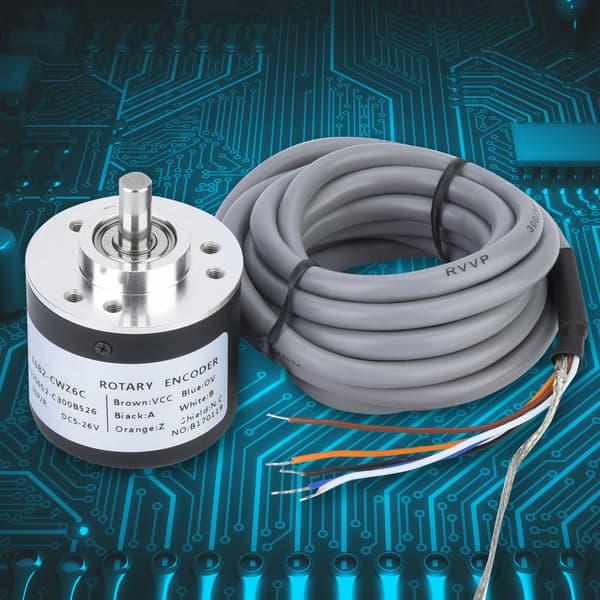

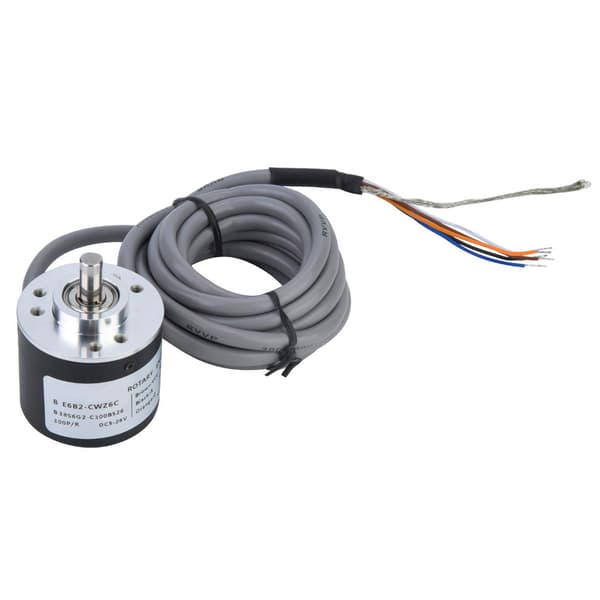

Højkvalitets inkrementel roterende encoder med en diameter på 38 mm. \r
\r
\r

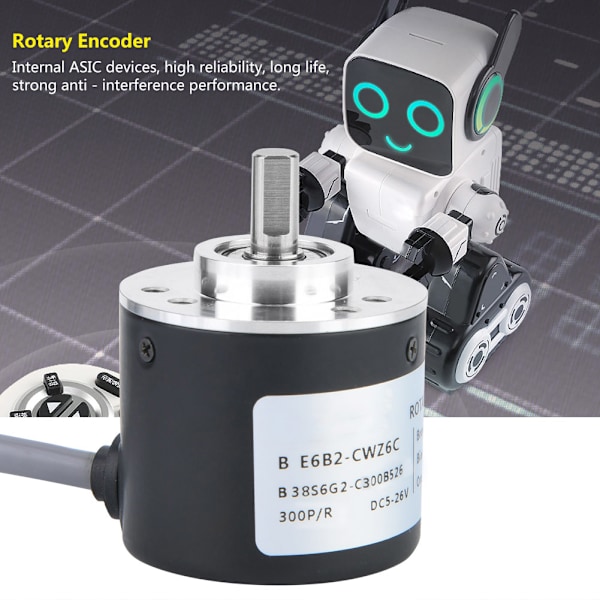

Interne ASIC-enheder, høj pålidelighed, lang levetid, stærk anti-interferens ydeevne. \r
\r
\r

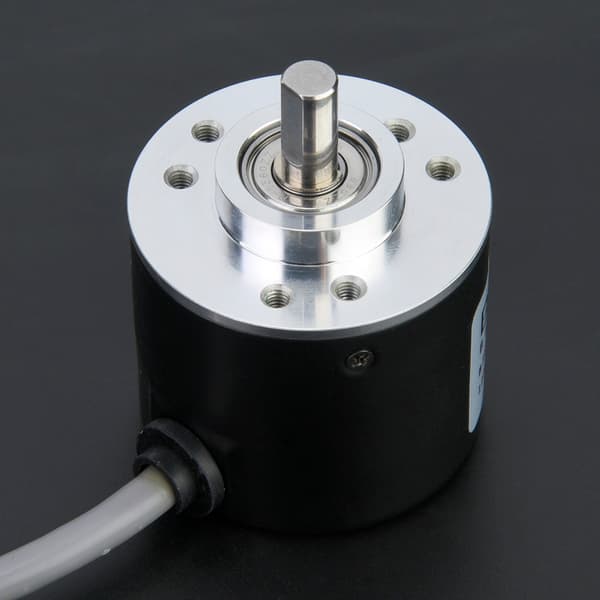

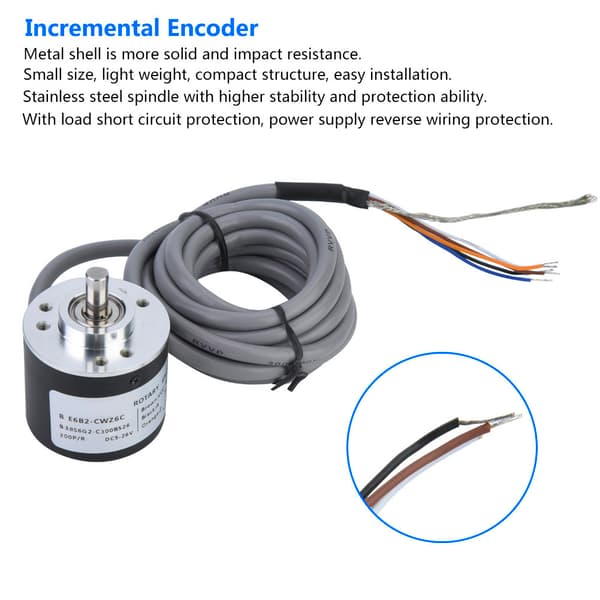

Rustfri stålspindel med højere stabilitet og beskyttelsesevne, metalskal er mere solid og slagfast. \r
\r
\r
Lille størrelse, let vægt, kompakt struktur, nem installation. \r
\r
\r
Den bruger tilsvarende strømforsyningsspænding DC5 ~ 26V (åben kollektorudgangstype). \r
\r
\r
Den kan realisere aksial belastning, radial akselbelastning 30N, trykakselbelastning 20N. \r
\r
\r
Med belastningskortslutningsbeskyttelse, strømforsyning omvendt ledningsbeskyttelse. \r
\r
\r
\r
Specifikation:\r
Varenavn: Inkrementel roterende encoder\r
Model: E6B2-CWZ6C\r
Materiale: blylegering (skal), aluminium (krop)\r
Indgangsspænding: DC5 ~ 26V (åben-kollektor udgangstype)\r
Udgangstilstand: spændingsudgang, kollektorudgang, komplementær udgang, push-pull udgang, lang linjedrevudgang, differentiel udgang, gaffeludgang\r
Udgangsfase: A, B, Z fase\r
Udvendig diameter: 38 mm\r
Trykakseldiameter: 6mm\r

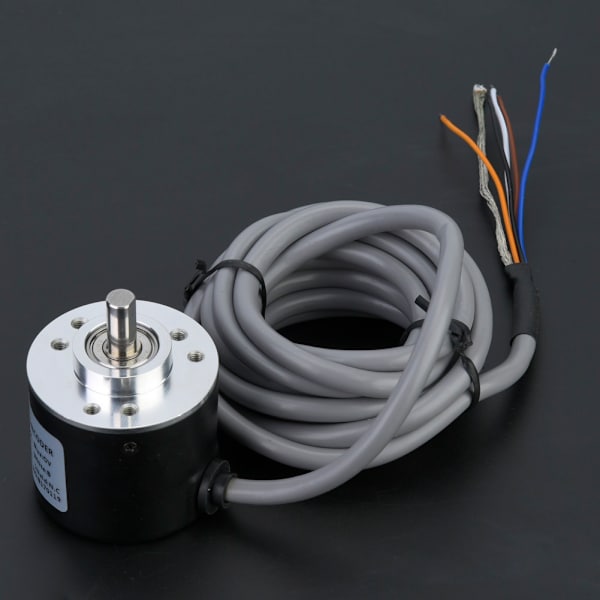

Standardlængde på ledningskabel: 2m\r
Opløsning (puls/rotation): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (valgfrit)\r

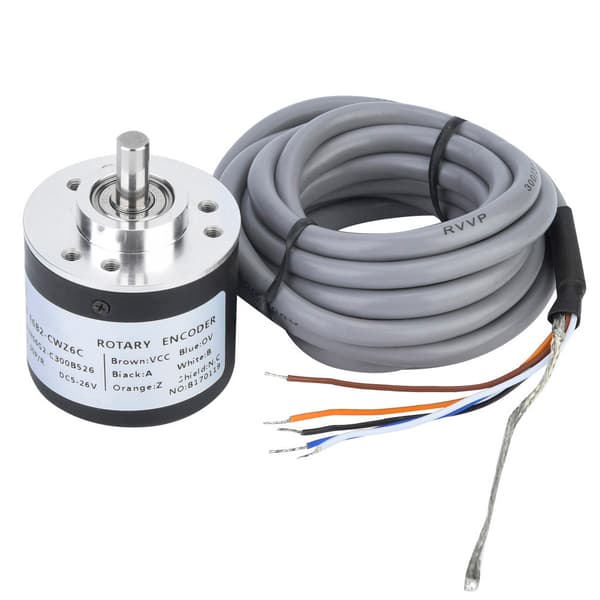

Ledningsføring:\r
Brun ledning: DC5-26V (positiv pol)\r
Blå ledning: 0V (negativ pol)\r
Sort ledning: A(fase)\r
Hvid ledning: B(fase)\r
Orange ledning: Z(fase)\r
Afskærmningsnetværkskabel: N.C (jord)\r
Faseforskel mellem udgange: 90°±45° mellem A og B (1/4 T ± 1/8 T)\r
Udgangskonfiguration: NPN åben-kollektor udgang\r
Udgangskapacitet: påført spænding: 30 VDC maks.; synkron strøm: 35 mA maks.; restspænding: 0,4 V maks. (ved synkron strøm på 35 mA)\r
Maksimal responsfrekvens(*3): 100kHz\r
Stige- og faldtider for udgang: 1 μs maks. (Kontroludgangsspænding: 5 V, Belastningsmodstand: 1 kΩ, Kabellængde: 2 m maks.)\r
Startmoment: 0,9 mN.m maks.\r
Treghedsmoment: 1x10-6 kg.m² maks.; (3x10-7 kg.m² maks. ved 600 P/R maks.)\r
Radial akselbelastning: 30N\r
Trykakselbelastning: 20N\r
Maksimal tilladt rotationshastighed: 6.000 omdr./min\r
Beskyttelseskredsløb: belastningskortslutningsbeskyttelse, strømforsyning omvendt ledningsbeskyttelse\r
Omgivelsestemperaturområde: drift: -10 til 70℃; opbevaring: -25 til 85℃ (uden isdannelse)\r
Drifts-/opbevaringsfugtighedsområde: 35% til 85% (uden kondens)\r
Isolationsmodstand: 20 MΩ min. (ved 500 VDC) mellem strømførende dele og kabinet\r
Dielektrisk styrke: 500 VAC, 50/60 Hz i 1 min mellem strømførende dele og kabinet\r
Vibrationsmodstand (ødelæggelse): 10 til 500 Hz, 2mm eller 150 m/s² dobbelt amplitude i 11 min 3 gange hver i X, Y og Z retninger\r
Stødmodstand (ødelæggelse): 1.000m/s² 3 gange hver i X, Y og Z retninger\r
\r
Pakkeliste:\r
1* Encoder\r
3* Skrue\r
1* Instruktioner
