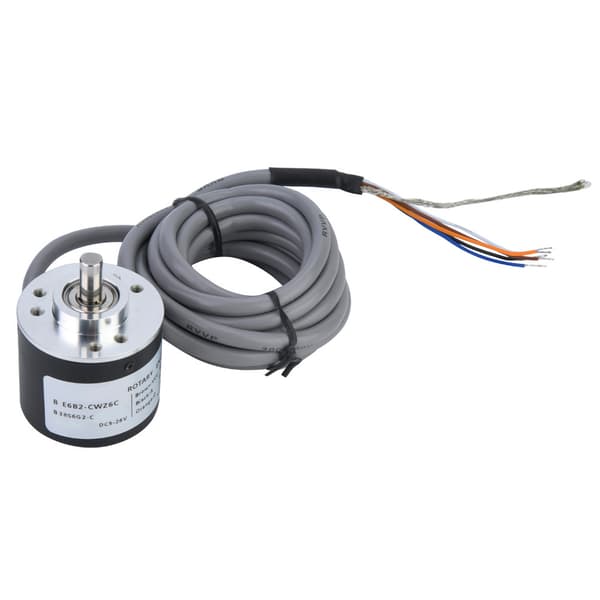

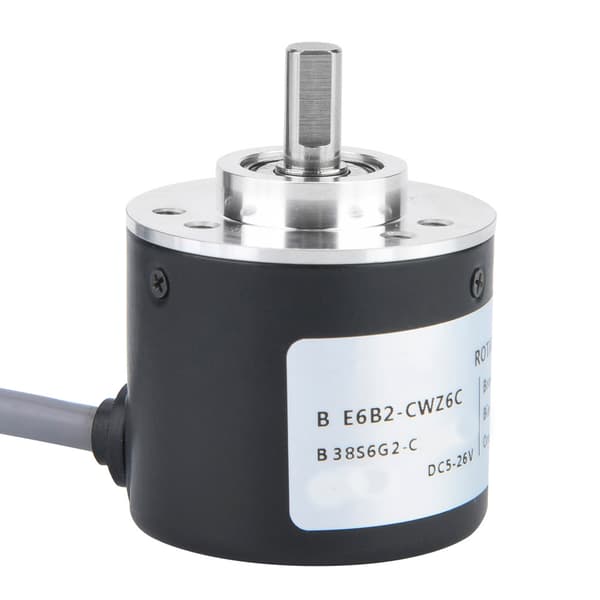

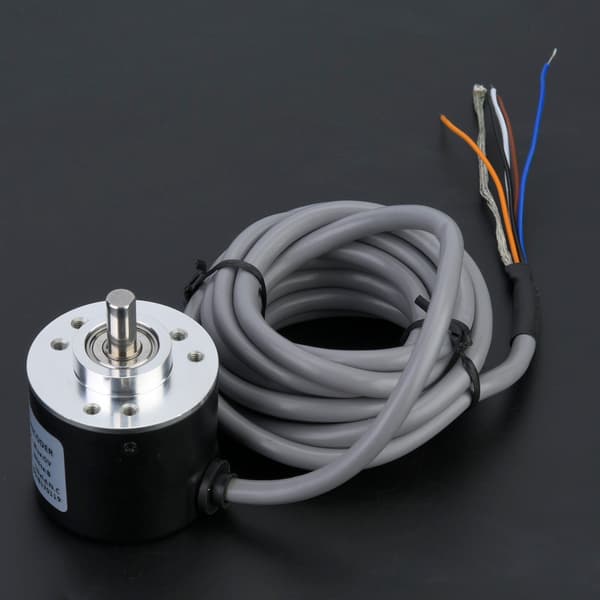

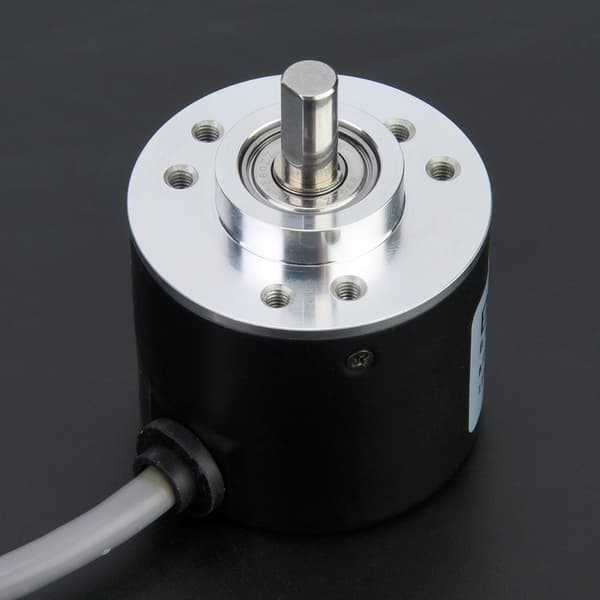

1、Højkvalitets inkrementel roterende encoder med en diameter på 38 mm.
2、Interne ASIC-enheder, høj pålidelighed, lang levetid, stærk anti-interferensydelse.
3、Spindel i rustfrit stål med højere stabilitet og beskyttelsesevne, metalskal er mere solid og slagfast.
4、Lille størrelse, lav vægt, kompakt struktur, nem installation.
5、Med kortslutningsbeskyttelse for belastning, beskyttelse mod omvendt ledningsføring af strømforsyningen.
Funktioner: r
r
r
Højkvalitets inkrementel roterende encoder med en diameter på 38 mm. r
r
r
Interne ASIC-enheder, høj pålidelighed, lang levetid, stærk anti-interferensydelse. r
r
r
Spindel i rustfrit stål med højere stabilitet og beskyttelsesevne, metalskal er mere solid og slagfast. r
r
r
Lille størrelse, lav vægt, kompakt struktur, nem installation. r
r
r
Den bruger tilsvarende strømforsyningsspænding DC5 ~ 26V (åben kollektorudgangstype). r
r
r
Den kan realisere aksial belastning, radial akselbelastning 30N, trykakselbelastning 20N. r
r
r
Med kortslutningsbeskyttelse for belastning, beskyttelse mod omvendt ledningsføring af strømforsyningen. r
r
r
r
Specifikation: r
Varenavn: Inkrementel roterende encoder r
Model: E6B2-CWZ6C r
Materiale: blylegering (skal), aluminium (krop) r
Indgangsspænding: DC5 ~ 26V (åben kollektorudgangstype) r
Udgangstilstand: spændingsudgang, kollektorudgang, komplementær udgang, push-pull-udgang, langlinjedrevet udgang, differentiel udgang, gaffeludgang r
Udgangsfase: A, B, Z-fase r
Ydre diameter: 38 mm r
Trykakseldiameter: 6 mm r
Standardlængde på ledningskabel: 2 m r
Opløsning (puls/rotation): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (valgfrit) r

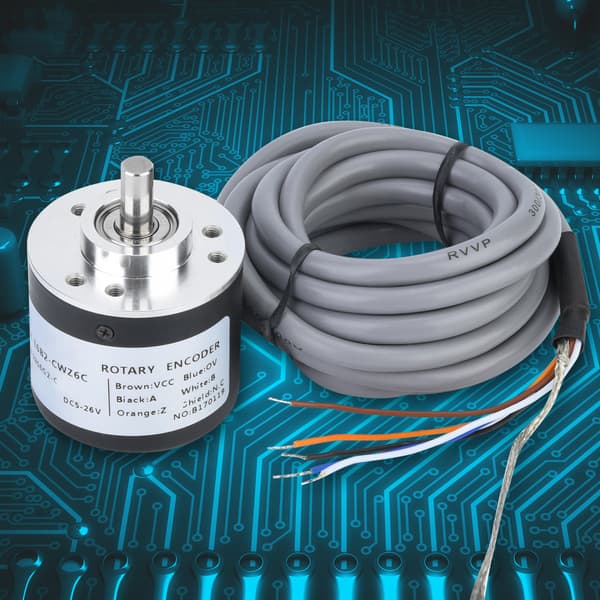

Ledningsføringsmetode: r
Brun linje: DC5-26V (positiv pol) r
Blå linje: 0V (negativ pol) r
Sort linje: A (fase) r
Hvid linje: B (fase) r
Orange linje: Z (fase) r
Skærmet netværkskabel: N.C (jord) r
Faseforskel mellem udgange: 90°±45° mellem A og B (1/4 T ± 1/8 T) r
Udgangskonfiguration: NPN åben kollektorudgang r
Udgangskapacitet: anvendt spænding: 30 VDC maks.; synkronstrøm: 35 mA maks.; restspænding: 0,4 V maks. (ved synkronstrøm på 35 mA) r
Maksimal responsfrekvens (*3): 100 kHz r
Stige- og faldtider for udgang: 1 μs maks. (Kontroludgangsspænding: 5 V, Belastningsmodstand: 1 kΩ, Kabellængde: 2 m maks.) r
Startmoment: 0,9 mN.m maks. r
Træghedsmoment: 1x10-6 kg.m² maks.; (3x10-7 kg.m² maks. ved 600 P/R maks.) r
Radial akselbelastning: 30N r
Trykakselbelastning: 20N r
Maksimal tilladt rotationshastighed: 6 000 omdr./min r
Beskyttelseskredsløb: kortslutningsbeskyttelse for belastning, beskyttelse mod omvendt ledningsføring af strømforsyningen r
Omgivelsestemperaturområde: drift: -10 til 70℃; opbevaring: -25 til 85℃ (uden isdannelse) r
Drifts-/opbevaringsfugtighedsområde: 35% til 85% (uden kondens) r
Isolationsmodstand: 20 MΩ min. (ved 500 VDC) mellem strømførende dele og hus r
Dielektrisk styrke: 500 VAC, 50/60 Hz i 1 min mellem strømførende dele og hus r
Vibrationsmodstand (destruktion): 10 til 500 Hz, 2 mm eller 150 m/s² dobbelt amplitude i 11 min 3 gange hver i X-, Y- og Z-retningerne r
Stødmodstand (destruktion): 1 000 m/s² 3 gange hver i X-, Y- og Z-retningerne r
r
Pakkeliste: r
1* Encoder r
3* Skrue r
1* Instruktioner
