ESP32-C3 SuperMini V2 er et IoT mini udviklingskort baseret på ESP32-C3 WiFi/Bluetooth dual-mode chip.

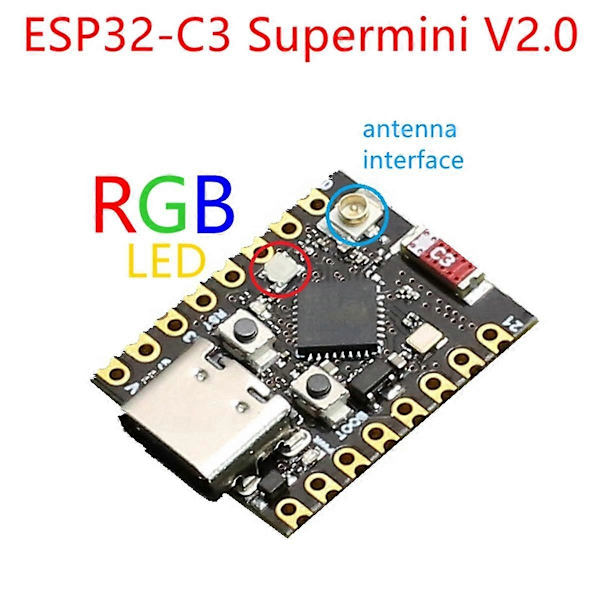

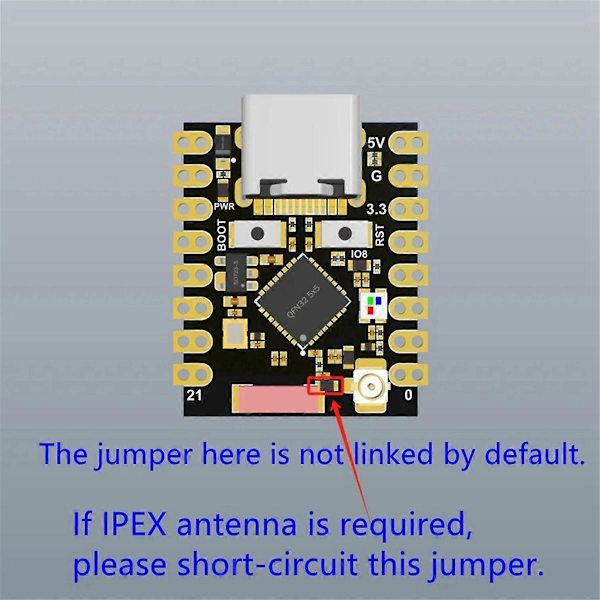

Det har fremragende RF-ydelse og understøtter IEEE 802.11 b/g WiFi og Bluetooth 5 (LE) protokoller. Indbygget antenne interface og RGB modul.

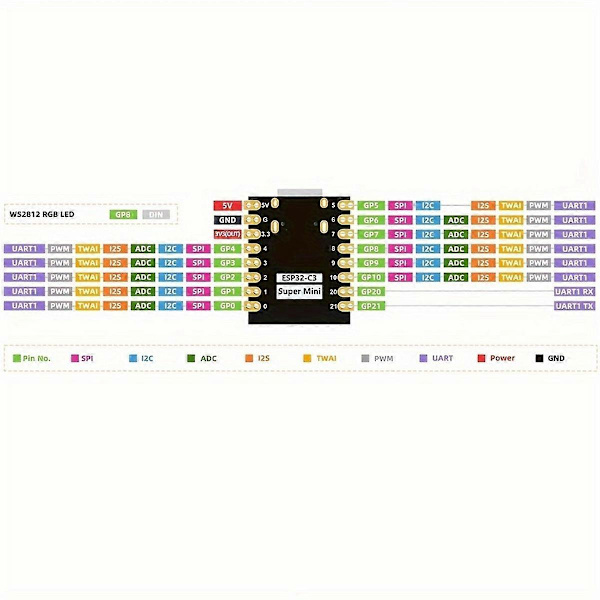

Det har også et lille og udsøgt udseende kombineret med et enkeltsidet monteringsdesign. Det understøtter UART, I2C og SPI og andre fire serielle interfaces. Der er også en lille reset-knap og en bootloader mode-knap på kortet.

ESP32C3SuperMini er et højtydende, lavenergi, omkostningseffektivt IoT mini udviklingskort, der er egnet til lavenergi IoT applikationer og trådløse wearable applikationer.

Hvis ekstern strømforsyning er påkrævet, skal du blot tilslutte den eksterne strømforsyning + niveau til 5V positionen og GND til den negative pol. (Understøtter 3.3-6V strømforsyning). Husk at når du tilslutter den eksterne strømforsyning, kan du ikke tilslutte USB. Kun én af USB og ekstern strømforsyning kan være tilsluttet.



BEMÆRK:

Gå i download mode: Tryk og hold BOOT-knappen på ESP32C3 nede, tryk derefter på RESET-knappen, slip RESET-knappen og slip derefter BOOT-knappen. På dette tidspunkt vil ESP32C3 gå i download mode. (Du skal gå i download mode igen hver gang du tilslutter. Nogle gange når du trykker én gang, vil porten være ustabil og afbrudt. Du kan bedømme det ud fra portgenkendelseslyden)

Esp32c3supermini seriel port kan ikke udskrive. Løsning: I for-miljøet skal du huske at slå cdc til ved opstart, når du bruger direkte USB-forbindelse, og husk at slå cdc fra ved opstart, når du bruger USB til seriel port.

Farve: Sort

Materiale: PCB



Pakkeindhold:

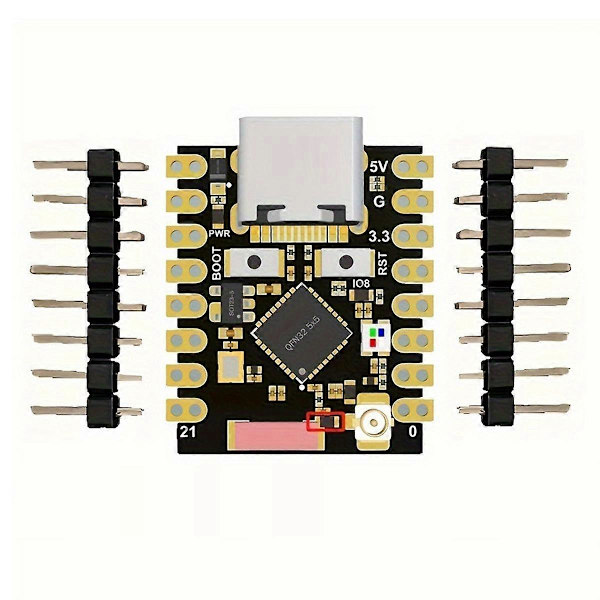

1x usamlet udviklingskort

2x pin headers (pin header farver er tilfældige, accepter ikke den angivne farve)



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
