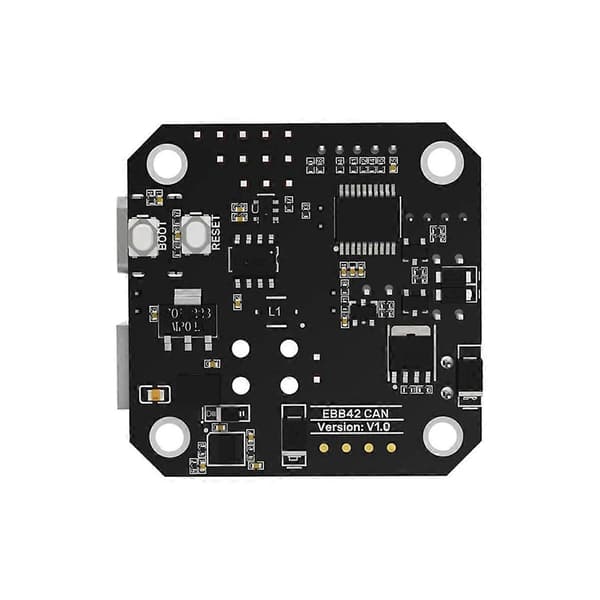

1. Med BOOT- og RESET-knapper reserveret kan brugerne opdatere firmwaren via DFU-tilstand via USB.
2. Tilføjet beskyttelseskredsløb på termistoren undgår at brænde hovedkontrolchippen af ​​lækstrøm fra varmelegemet.
3. Tilslut USB'en med en jumperhætte for at tænde, hvilket effektivt isolerer hovedkontrolkortets DC-DC fra USB 5V.
4. Reserveret I2C-interface giver mulighed for detektion af filamentbrud og tilstopning og understøtter andre DIY-funktioner.
5. Tilføjede anti-flyback-dioder på varmelegemet og ventilatorernes porte beskytter effektivt MOS-røret mod at blive brændt på grund af omvendt spænding.
6. Anti-omvendt forbindelsesbeskyttelse på strømgrænsefladen forhindrer brugere i at brænde bundkortet, når de fejlagtigt tilslutter den omvendte strømledning under DIY.
Specifikationer:
Eksterne dimensioner: 40 mm x 40 mm
Installationsdimensioner: Hulafstand 31 mm x 31 mm, M3 skruehul x 4
Mikroprocessor: ARM -M0 STM32F072C8T6 48MHz
Indgangsspænding: DC12V-DC24V 9A
Logisk spænding: DC 3,3V
Varmegrænseflade: Varmelegeme (E0), maksimal udgangsstrøm: 5A
Indbygget sensor: ADXL345
Farve: Som vist
Materiale: PCB
stil: EBB42
bemærk: Uden MAX31865
På grund af forskellige partier kan der være forskelle i produktets udseende og trykte tekst, hvilket ikke påvirker brugen
Pakkeindhold:
1 * Extruder Breakout Board Kit
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
