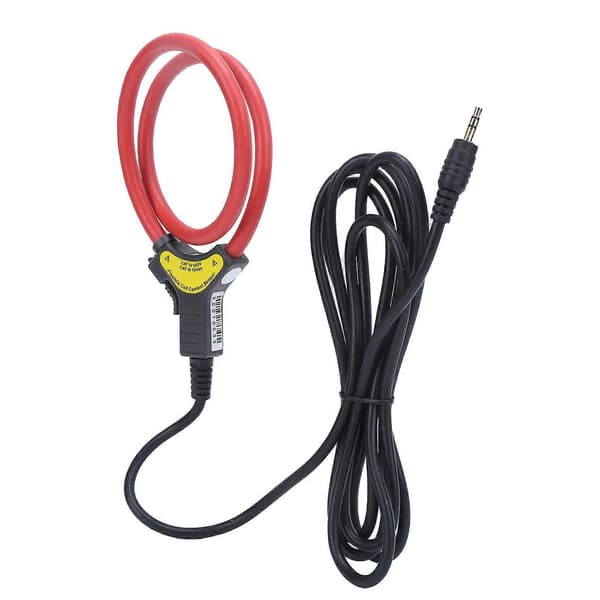

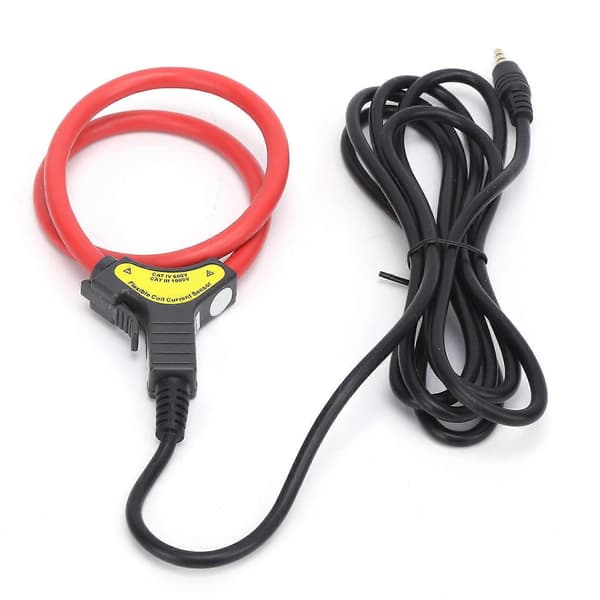

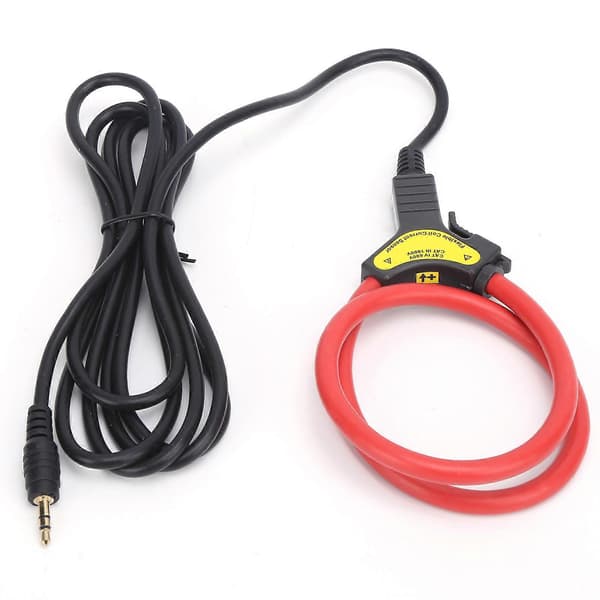

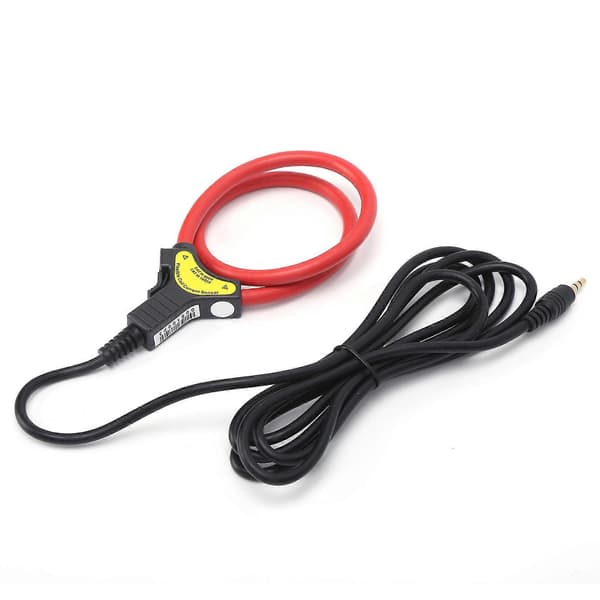

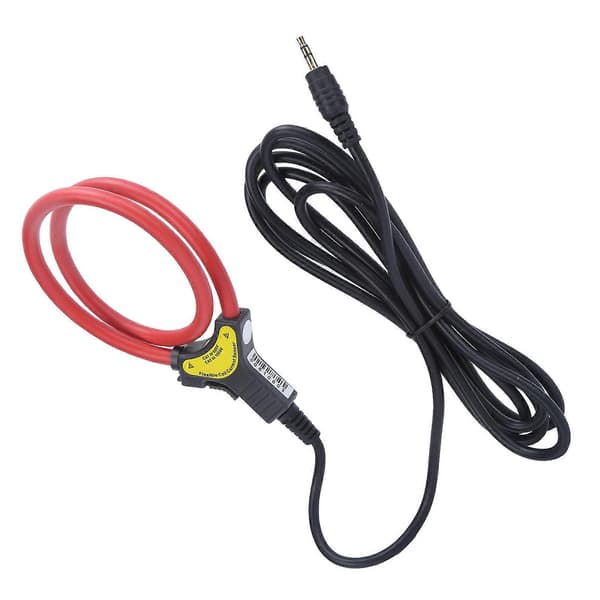

Varetype: Fleksibel Spole Strømsensor

Model: ETCR150FA

Materiale: ABS

Anvendelse: Elektronikindustrien, strømkommunikation, udstyrsproduktion, vedligeholdelse af elnet

FunktionAC lækstrøm, stor strøm, højere harmonisk strøm, kompleks bølgeformstrøm, transient inrush-strøm, fase, elektrisk energi, effekt

Effektfaktor og anden detektion

DetektionsmetodeFleksibel spole CT: Udgangssignalet er differentieringen af strøm i forhold til tid. Ved at integrere udgangsspændingssignalet kan det gendannes fuldt ud

Indgangsstrøm

Spole Diameter Ca. 7,5 mm / 0,3 tommer

Område0A~10000A~højere

Opløsning10mA

Nøjagtighedsklasse1,0%FS (50Hz/60Hz; 232, under 70%RH, ledningen er i midten af spolen)

Fasefejl0,1(50Hz/60Hz; 232)

Udgangsinterface Ca. 3,5 mm / 0,1 tommer lydfrekvensstik/BNC-stik/hane (valgfrit)

kabellængde: Ca. 2 m / 6,6 fod

Elektrisk feltinterferensIngen hysterese effekt, ingen interferens fra eksternt elektrisk felt

LedningspositionDen testede ledning er i midten af spolen, og positionsfejlen påvirker 0,3%FS

Strømfrekvens45Hz~70Hz (frekvens af målt strøm)

Responsfrekvens 0,1Hz~1MHz

LinjespændingLinjetest under AC 1000V

Arbejdstemperatur og fugtighed-20~50; under 80%rh

Opbevaringstemperatur og fugtighed-10~60; under 70%rh

Dielektrisk styrkeAC 2000V/rms (begge ender af spolen ulåst og udvidet)

Egnet til sikkerhedsstandardCAT IV 600V, CAT 1000V

1Består af en spole og et håndtag, spoledelen har ingen blottede metalkonduktører, kontaktfri måling, sikker og pålidelig.

2Lille størrelse, let vægt, udsøgt udseende, blød og fleksibel, velegnet til smalle miljøer og steder med tætte kabler.

3Dette produkt med bredt måleområde, høj nøjagtighed, stærk pålidelighed, responsfrekvensbåndbredde 0,1Hz1MHz.

4Den ringformede spole jævnt viklet på ikke-ferromagnetiske materialer har ingen hysterese effekt, næsten nul fasefejl, ingen magnetisk mætning og ekstremt høj linearitet.

5Anvendes hovedsageligt til detektion af AC lækstrøm, stor strøm, højere harmonisk strøm (op til 400 gange), kompleks bølgeformstrøm, transient impulsstrøm, fase, elektrisk energi, effektfaktor osv.1 x Spole Strømsensor
