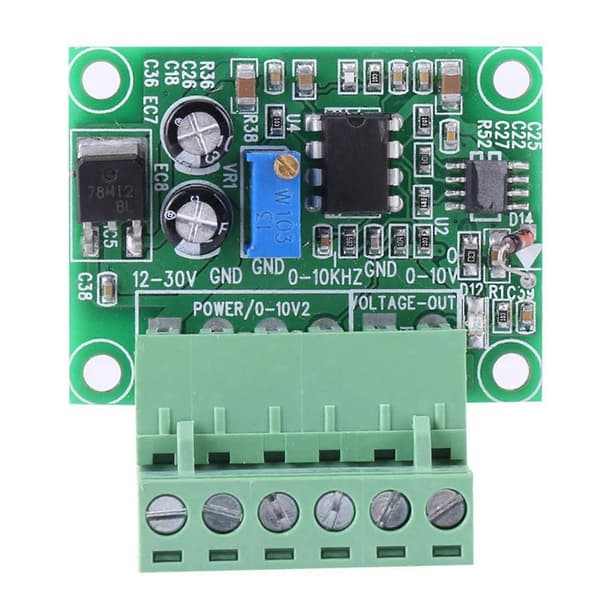

Beskrivelse: Frekvensen af pulssignalet 0HZ til 10KHZ konverteres til et analogt spændingssignal på 0-10V. Kan bruges til skift mellem PLC og frekvensomformer, eller interface-tilpasning såsom tilpasning af bevægelsesstyringskort og inverterstyring. Funktioner: Indgangspulsniveauet er 5V 12V 24V, som kan indtastes direkte uden seriemodstand. Frekvensen af indgangssignalet skal være mere end 0,5 sekunder. Frekvensen af pulssignalet 0HZ til 10KHZ konverteres til et analogt spændingssignal på 0-10V. Velegnet til skift mellem PLC og frekvensomformer. Dette modul er let at tilslutte og praktisk at bruge. Signalindgange med optisk koblingsisolation, som kan sikre evnen til anti-interferens. Specifikation: Udgangsstrøm: 5MA Spænding: 0-10V Indgangspulsniveau: 5V 12V 24V Frekvens: 0 til 10KHZ Størrelse: Ca. 4,5 x 4,5 cm / 1,77 x 1,77 tommer Vægt: 18g Antal: 1 stk. Anvendelse: Multi-turn potentiometerkort bruges til at kalibrere korrespondancen mellem frekvens og spænding. Indgangsspændingsområde på 12-30V DC. (Spændingen på 15-24V anbefales) Når effektniveauet er 12V, må strømforsyningsspændingen IKKE være 12V. Det er bedre at bruge mere end 15V. Når effektniveauet er 24V, kan strømforsyningsspændingen være 24V. Signalindgange med optisk koblingsisolation. For at sikre evnen til anti-interferens. Til brug med PLC, der understøtter NPN-type. Skal have en jordledning. Til brug med encoder kræves konstant hastighed af encoderen, som kontinuerligt roterer i mere end 0,5 sekunder. Frekvens/spændingskonverteringsmodul, responstiden er ca. 0,3-0,5 sekunder. Hvis signalindgangen er turbinestrøm og så videre, var en 817 optisk kobler og en modstand nødvendig for at matche flowmåleren normalt på grund af signalmatchningen. Tilsvarende forhold: Når F/V med modstanden overføres til en mellemværdi, F/v svarende til følgende forhold, 100HZ=0,1V, er nøjagtigheden 1%. Den kan ikke nå 2 cifre efter decimalpunktet, hvis den relativt høje præcision af lejligheden ikke er nok. 0,1V = 100HZ 500HZ = 0,5V 1KHZ = 1V 2KHZ = 2V 3KHZ = 3V 4KHZ = 4V 5KHZ = 5V 6KHZ = 6V 7KHZ = 7V 8KHZ = 8V 9KHZ = 9V 10KHZ = 10V Hver 0,1V DC af korrespondance mellem frekvensen 100HZ. Når korrespondancen er tilladt, kan den korrigeres for at justere til kortpotentiometeret. Pakkeliste: 1 x Frekvens til spændingskonverter
