Produktbeskrivelse

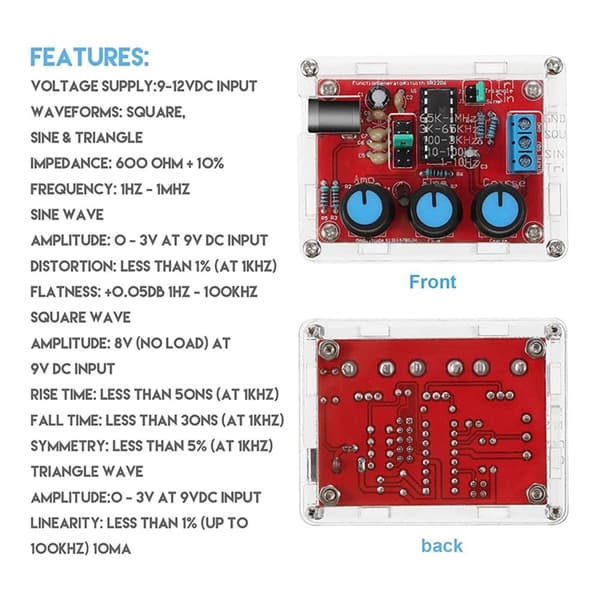

Impedans: 600 Ohm + 10 %
TREKANT BØLGE
Spændingsforsyning: 9-12V DC Indgang

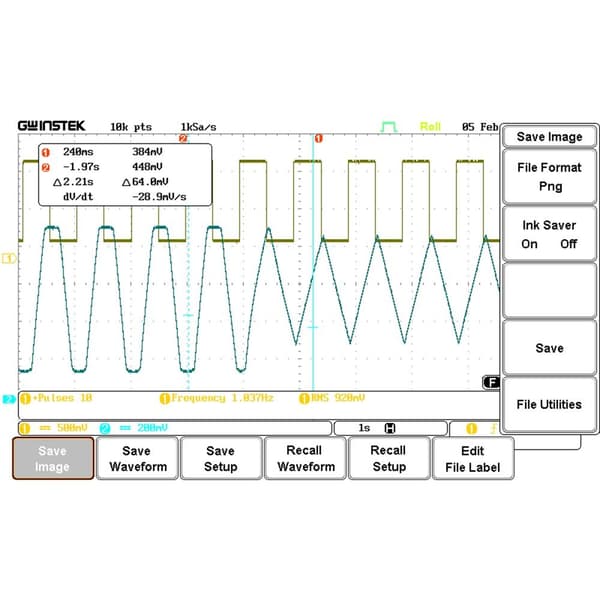

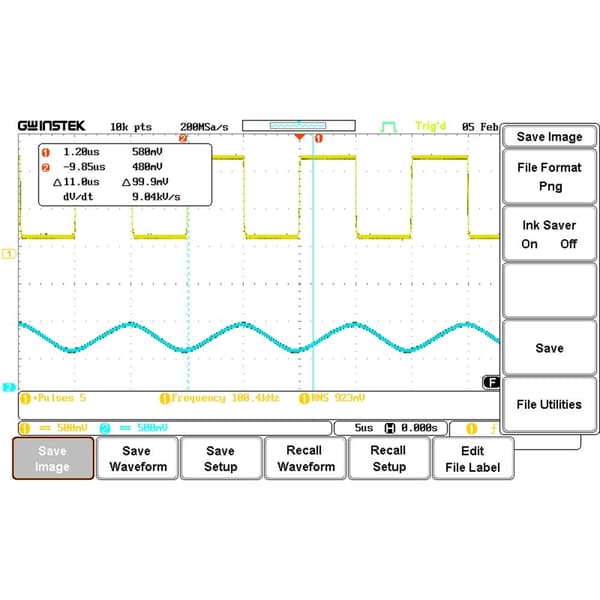

Bølgeformer: Firkant, sinus og trekant
Stigningstid: Mindre end 50ns (ved 1kHz)
Fladhed: +0,05dB 1Hz - 100kHz
Amplitude: 0 - 3V ved 9V DC-indgang
Amplitude: 0 - 3V ved 9V DC-indgang
Frekvens: 1Hz - 1MHz
Forvrængning: Mindre end 1 % (ved 1 kHz)
Efterårstid: Mindre end 30ns (ved 1kHz)
Størrelse: 62*45*2,4mm
Symmetri: Mindre end 5 % (ved 1 kHz)
FIRKANT BØLGE
Amplitude: 8V (ingen belastning) ved 9V DC-indgang
SINUSBØLGE
TREKANT BØLGE
1. Amplitude: 0 - 3V ved 9V DC-indgang
2.Linearitet: Mindre end 1% (op til 100kHz) 10mA

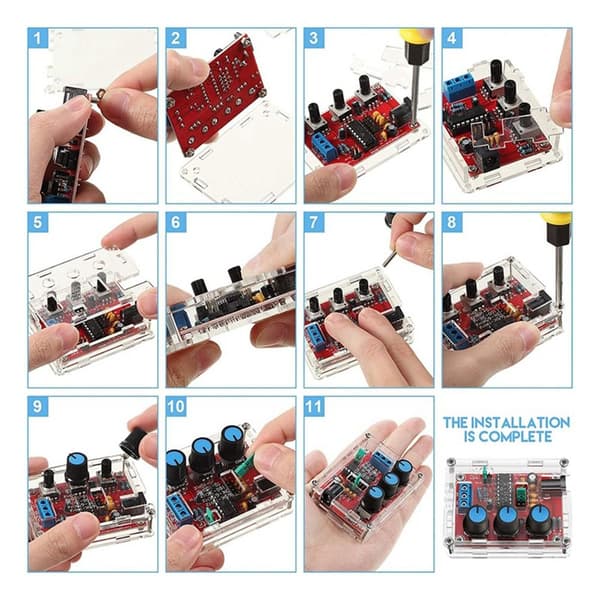

3. Overvejelser om svejseinstallation, følg disse trin:

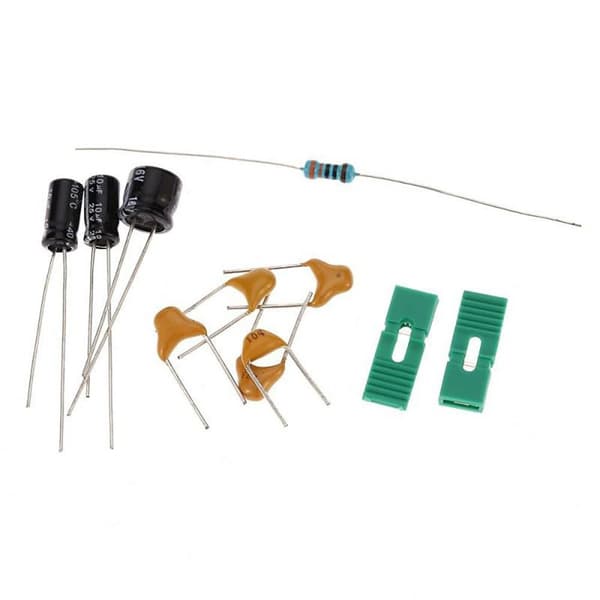

1). Komponenterne er svejsning af frontpladen, fra lave til høje principper, nemlig de første lave svejsekomponenter, såsom kondensator, modstand, diode mv.
2).Svejsning IC-stik, klemrækker, endelig strømstik, justerbart potentiometer.
3). Bagsiden med en diagonal skæretang for at skære kort stifterne så langt som muligt
4. Fejlretningstrin:
1). Efter afslutning af svejsning på IC, XR2206, skal du være opmærksom på retningen af IC, indsætte den kan beskadige chippen!
2). kontrollere IC om imod, såsom anti venligst rettidig korrektion.
3). Indsæt strømforsyningen, strømforsyning til 5,5 * 2,1 port, indvendig yderside er negativ polaritet. Til 9-12 V strømforsyningsspænding. Bølgeformen er muligvis ikke stabil i mere end 12 v
5. Brug af trinnet:
1). J1 jumper hættestik, SIN/TRI blå terminaler udsender sinusbølge (bemærk J1, J2 kan kun indsætte en af)
2). J2 jumper hættestik, SIN/TRI blå terminaler udsender trekantet bølge (bemærk J1, J2 kan kun indsætte en af)
3). SQU blå terminaler udgangspuls
4). AMP : Sinusbølge, triangelbølgeamplitudejustering
5). FINE : Frekvens finjustering
6). Grov : Hyppighed af grovjustering
Pakke inkluderet:

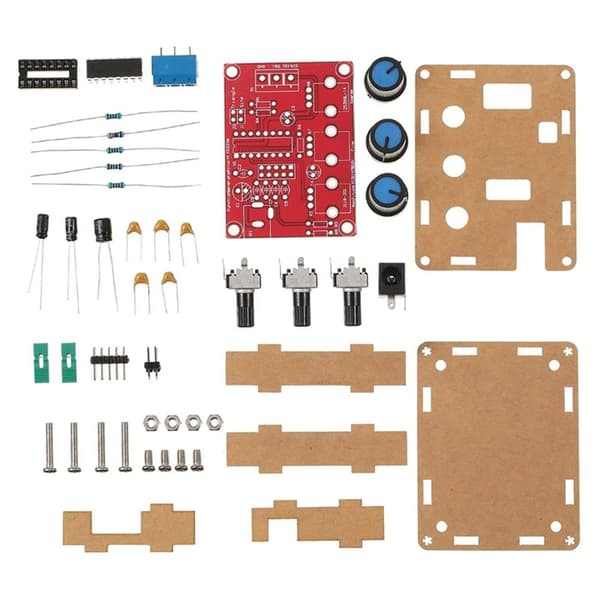

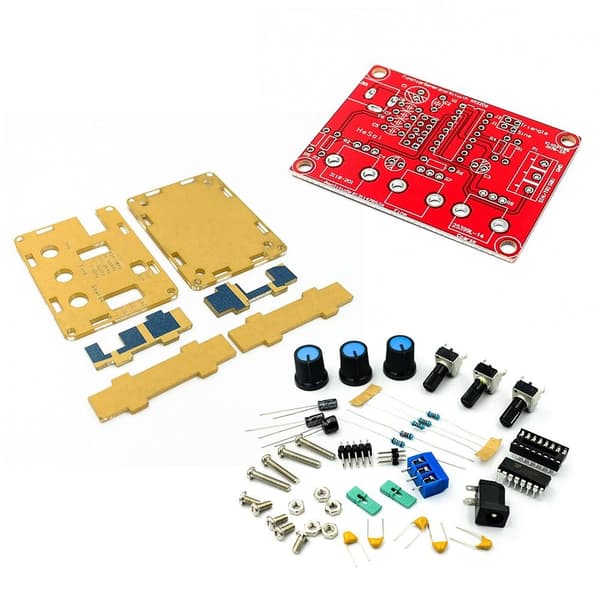

1x Signal Generator DIY Kit (Ikke samlet)
Bemærk:
1. Tillad venligst 0-1 cm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.
2. Farverne kan være forskellige, da forskellen viser, vær venlig at forstå."
Mønster
Not assembled
Størrelse
Not assembled
Varenr.
d8506c5b-fe42-4e99-a916-86fe9db4904c
