Velkommen til vores butik!

1、Konverterer 0-500Hz frekvenspulssignal til et analogt spændingssignal på 0-5V.
2、Kan bruges til at konvertere interface mellem PLC og frekvens, eller bevægelseskontrolkort og konverter interface matchende kontrollejligheder.
3、Input pulsniveau er 5V 12V 24V kan indtastes direkte, ingen seriemodstand. Dog skal inputsignalfrekvensen opretholdes i mere end 0,5 sekunder.
4、Udgangsstrømmen er 5MA.
5、Frekvens- og spændingskonverteringsmodul, responstiden er ca. 0,3-0,5 sekunder.
\r
Funktioner: \r
\r
\r
1. Konverterer 0-500Hz frekvenspulssignal til et analogt spændingssignal på 0-5V.\r
\r
\r
2. Kan bruges til at konvertere interface mellem PLC og frekvens, eller bevægelseskontrolkort og konverter interface matchende kontrollejligheder.\r
\r
\r
3. Input pulsniveau er 5V 12V 24V kan indtastes direkte, ingen seriemodstand. Dog skal inputsignalfrekvensen opretholdes i mere end 0,5 sekunder.\r
\r
\r
4. Udgangsstrømmen er 5MA.\r
\r
\r
5. Frekvens- og spændingskonverteringsmodul, responstiden er ca. 0,3-0,5 sekunder.\r
\r
\r
\r
\r
\r
Specifikation:\r
\r
\r
\r
\r

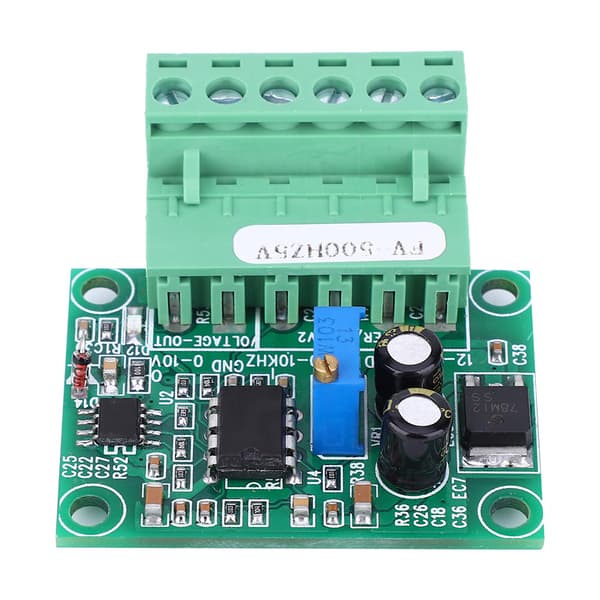

Elementtype: Frekvens til spændingskonverteringsmodul\r
\r
\r
Model: FV-500Hz5V\r
\r
\r
Funktion: Input 0-500Hz frekvens konverteres til 0-5V\r
\r
\r
Udgangsstrøm: 5MA\r
\r
\r
Responstid: 0,3-0,5 sekunder\r
\r
\r
Størrelse: Ca. 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7 tommer\r
\r
\r
\r
\r
\r
Pakkeliste:\r
\r
\r
1 x Frekvens til spændingskonverteringsmodul\r
\r
\r
\r
\r
\r
Forholdsregler ved brug:\r
\r
\r
1. Multiturn-potentiometeret på kortet bruges til at kalibrere det tilsvarende forhold mellem frekvens og spænding.\r
\r
\r
2. Indgangsspændingsområdet er 12-30VDC. Det anbefales, at forsyningsspændingen er 15-24VDC. Når 12V-niveauet bruges, kan strømforsyningen ikke forsynes med 12VDC. Der kræves mindst 15VDC strømforsyning. Hvis du har brug for at bruge 12V strømforsyning, kan du også bestille 12VDC. Drevet konverter. Ved 24 niveauer skal strømforsyningen forsynes med 24VDC\r
\r
\r
3. Signalindgangen er isoleret af membran. Garanteret anti-interferens evne.\r
\r
\r
4. Til brug med PLC, understøtter NPN type. Skal have en jordledning.\r
\r
\r
5. Hvis du har brug for at bruge en encoder, skal encoderen roteres med en konstant hastighed i mere end 0,5 sekunder.\r
\r
\r
6. Frekvens- og spændingskonverteringsmodul, responstiden er ca. 0,3-0,5 sekunder.\r
\r
\r
7. Hvis signalindgangen er turbinflow osv., skal der tilføjes en 817 membran og en modstand for at matche flowmåleren til normal funktion på grund af signalmatching.\r
\r
\r
8. Når du bruger korrespondancen, kan du justere det blå potentiometer på kortet for at justere, hvis der er en afvigelse. På tidspunktet for forsendelsen har vi justeret F/V-potentiometeret til en vis korrespondance. Det anbefales generelt ikke at justere det selv.\r
\r
\r
\r
\r
\r
Identifikation og ledningsføring:\r
\r
\r
1. 12-30V--Strømindgang positiv\r
\r
\r
2. GND--Strømindgang negativ (fælles jordledning)\r
\r
\r
3. GND--Pulsfrekvensindgang negativ (fælles jordledning)\r
\r
\r
4. 0-10KHZ--Pulsfrekvensindgang positiv\r
\r
\r
5. GND--Pulsfrekvensindgang negativ (fælles jordledning)\r
\r
\r
6. 0-10V-- Analog 0-10V niveauudgang\r
\r
\r
\r
\r
\r
Korrespondance Lineært forhold:\r
\r
\r
50Hz konverteres til 0,5V\r
\r
\r
250Hz konverteres til 2,5V\r
\r
\r
500Hz konverteres til 5V\r
\r
