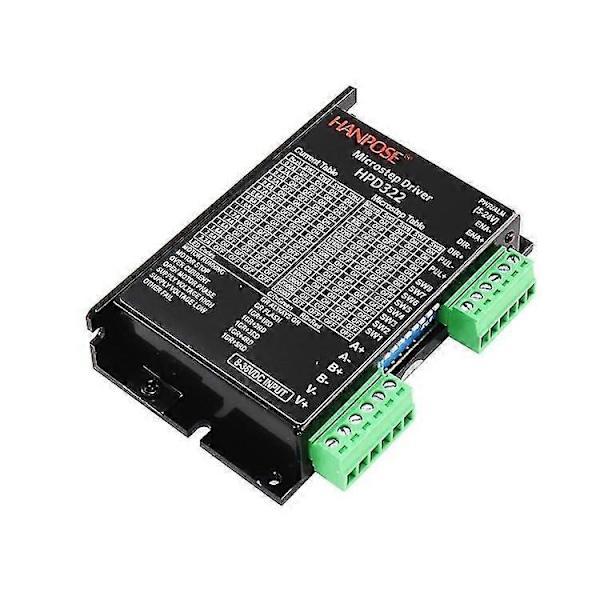

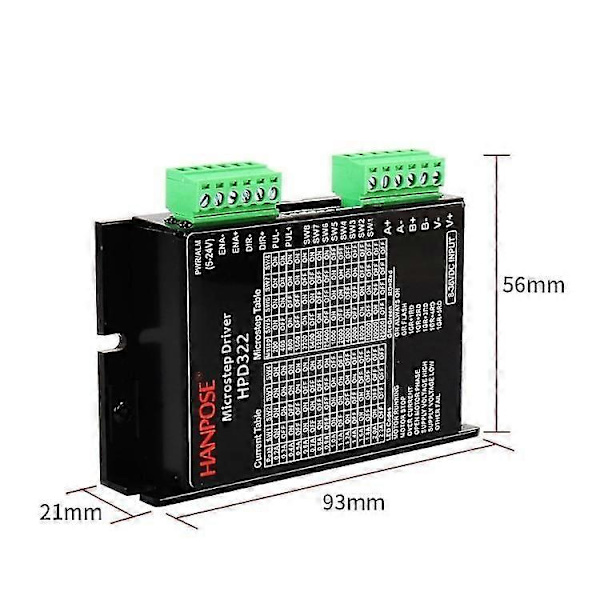

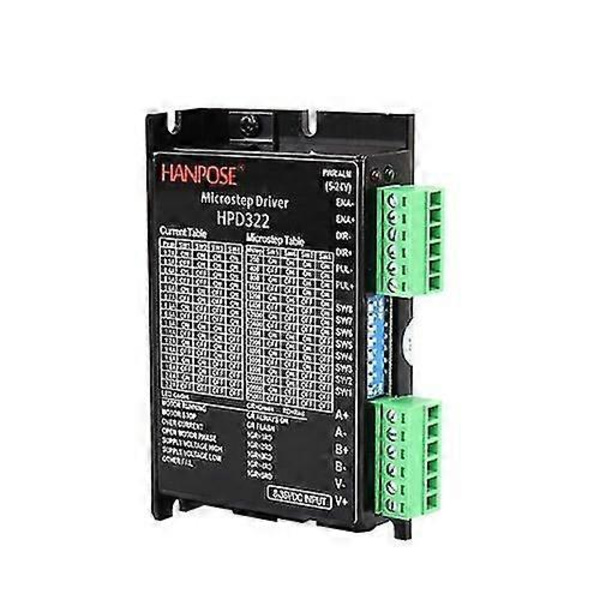

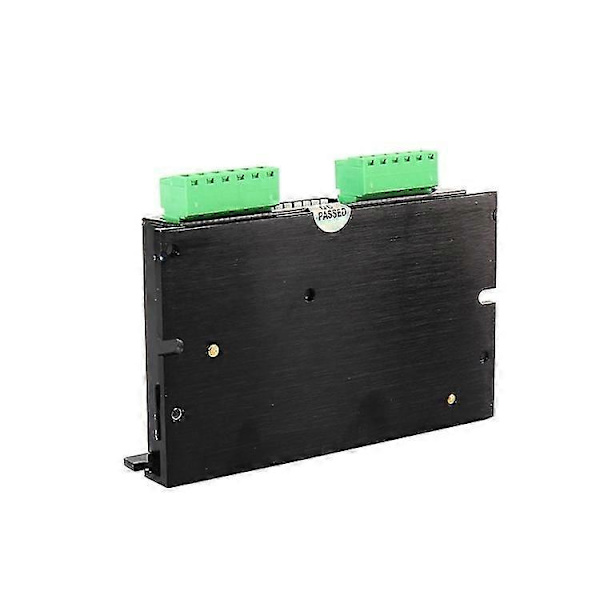

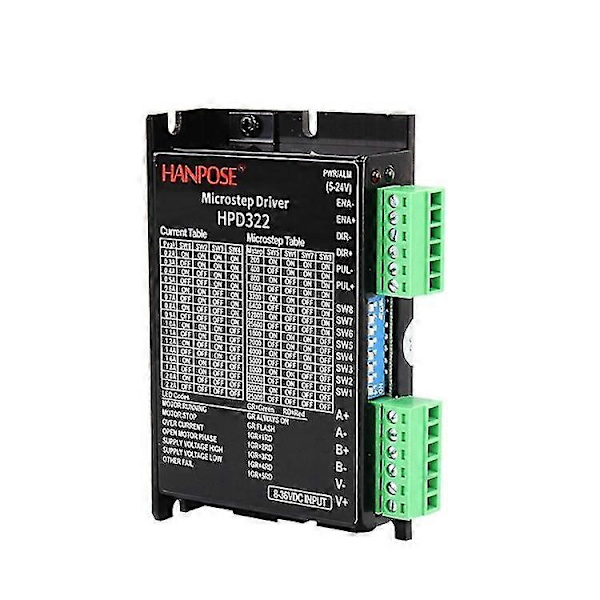

HANPOSE HPD332 2.2A 8-36V Stepper Motor Driver til 20 28 35 42 Motor
Beskrivelse
1. HPD322 to-faset stepper motor driver er en omkostningseffektiv underinddelingsdriver designet baseret på PI flow kontrol algoritme. Den har fremragende ydeevne, høj hastighed og stort drejningsmoment output, lav støj, lav vibration og lav varme.
2. Driftsstrømmen og underinddelingen kan vælges via drejekontakten. Der er 16 underinddelinger og 16 strømme at vælge imellem. Den har overspænding, underspænding, fasestrøm og total strøm overstrømsbeskyttelse. Dens input- og outputkontrolsignaler er alle fotoelektriske isolering.
3. Signalinput: single-ended, puls + retning og dobbelt puls;
4. Indbygget mikro-underinddeling; den maksimale strømforsyning kan nå DC36V; strømmen er nem at indstille, 16 niveauer er valgfrie, outputstrømmens peak kan nå 2.2A; strømmen halveres efter 1S inaktivitet
5. Optisk isoleret differentialsignalinput, den maksimale inputpulsfrekvens er 300KHz;
6. Puls-, retnings- og aktiveringsterminalerne har alle konstante strøminputfunktioner og kan tilsluttes direkte til inputsignalet uden at tilføje en ekstern seriemodstand for spændingsreduktion og strømbegrænsende beskyttelse.
7. Høj pålidelighed: ved hjælp af flerlagsplader og overflademonteringsforsegling, der efterlader tilstrækkelig margin til strømenheder
Velegnet til 20, 28, 35, 39, 42 4, 6, 8-leder to-fasede stepmotorer
Brugsmiljø
1. Placer den ikke ved siden af andet varmeudstyr. Undgå steder med støv, olie, ætsende gasser, overdreven fugtighed og stærke vibrationer. Brandfarlige gasser og ledende støv er forbudt.
2. Temperatur: 0-50 grader Celsius
3. Fugtighed: 40-90%RH
4. Vibration: 10-55 Hz/0.15mm
5. Opbevaringstemperatur: -20-65 grader Celsius
6. Vægt: 180g
En pakkevægt: 0.20 kg / 0.45 lb
