KABLEFORBINDELSE OG BETJENING:
Tilslut en jumperkabel fra LNB/LNBF til TO LNB-forbindelsen på
Satellitfinderen.
2. Tilslut kablet fra din satellitmodtager til TO REC-indgangen på
satellitfinderen.
3. Tænd for satellitmodtageren. Juster knappen, indtil signalstyrkevisningen
er omkring 0% (det kritiske punkt).
4. Indstil din parabol til de korrekte azimut- og elevationsindstillinger. (Denne information
skal leveres med din parabol.)
5. Top signalet ved langsomt at flytte azimut og elevation af din parabol. Hvis
Satellitfinderens aflæsning bliver fuld skala, justerer du niveaukontrolknappen
for at reducere det indgående signal til et lavere niveau. Fortsæt med at flytte
parabolen, indtil du har den højst mulige måleraflæsning og det mindst mulige
lydinterval.
6. Fjern jumperkablet og Satellitfinderen og tilslut LNB/LNBF igen
For at undgå en kontinuerlig fuld skala aflæsning, må du ikke bruge Satellitfinderen
direkte foran parabolen.
Når du bruger en LNB med en forstærkning på over 60 dB, skal du indsætte en 5 dB dæmper
mellem LNB/LNBF og Satellitfinderen.

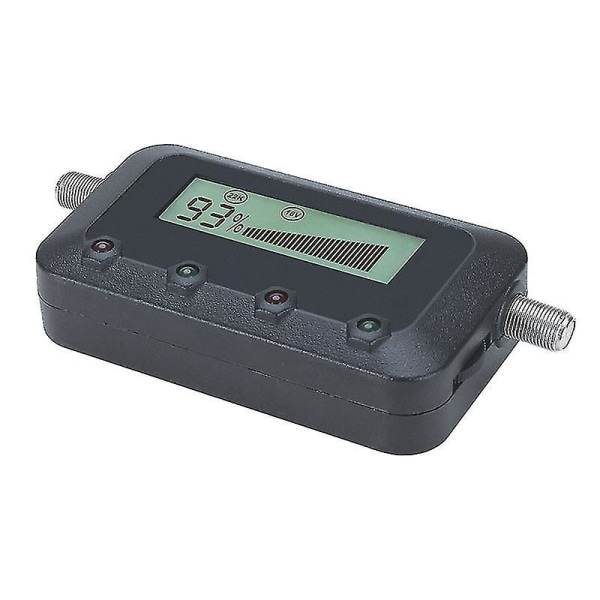

Satellitfinderen har valgfrie 4 LED på frontpanelet, der angiver:
A) LED markeret med 22KHz: Modtageren sender et 22KHz signal, der bruges til
at skifte nogle LNB til højfrekvensbandet.
B) LED markeret med 0Hz: Modtageren sender ikke 22KHz-signalet.
C) LED markeret med 13V: Angiver, at satellitmodtageren skifter 13V
strøm for at skifte LNB's vertikale polarisering.
D) LED markeret med 18V: Angiver, at satellitmodtageren skifter 18V
strøm for at skifte LNB's horisontale polarisering
