Stort induktansmålingsområde: 0,001mH-100H\r
Stort kapacitansmålingsområde: 1uF-100mF\r
Størrelse: 80*50*30MM\r
Induktansområde: 0,001uH-100mH\r
Effektive displaycifre: 4\r
Kan vise den aktuelle testfrekvensværdi\r
Minimum opløsning: 0,01uF\r
SMD loddekomponenter, stabile og pålidelige
Kapacitansmålingsområde: 0,01pF-10uF\r
Minimum opløsning: 0,01pF\r
Display: 1602 LCD\r
Minimum opløsning: 0,001uH\r
Testfrekvens: kondensatorer, induktorer fil ca. 500kHz, stor induktans på ca. 500Hz\r
Strømforsyning: miniUSB-interface til at tage strøm eller 5V strømforsyning\r
Målenøjagtighed: 1%\r
Minimum opløsning: 0,001mH\r
LC100-A typen er en fuldt udstyret tilføjet 1uF-100mF elektrolytkondensatortestfunktion, ud over de grundlæggende tre båse er alle båse autoranging.\r
Dette produkt har en absolut fordel i den lille værdi af test i forhold til salget af færdige produkter på markedet induktans kapacitansmåler er nøjagtigheden og minimum opløsning, og fleksibel online kalibrering kan altid opretholde målenøjagtigheden. Instrumentet bruger ikke nogen potentiometerjustering, kalibreringsparametre er fuldstændig gemt i microcontroller FLASH intern power-down er ikke tabt, end potentiometer kalibreringsmetoderne til præcist.\r
\r
Funktioner:\r
1) LC100-A tilsluttede den store kondensator 1uF-100mF måling, følgende figur er et mål for seks store kondensator 4700uF kondensatorer parallelt målt 28,7mF, svarende til en kondensator 4,78mF, 28,7mF kapacitet er ud over almindelig kondensator bordets rækkevidde, instrumentets testområde direkte til 100 mF!\r
2) i den lille kapacitans, små induktorer og store induktive test, er LC100-A og LC100-S den samme, følgende LC100-S som et eksempel:\r
a) Følgende billede er eksemplet på måling af lille kapacitans kan ses fra billedet, opløsningen er nået 0,01pF, du skal være opmærksom på virkningen af testklippet, for at opretholde testklippet uden adgangskapacitans normaliseret 0, og derefter så meget som muligt for at opretholde den relative position af testklippet ind i kondensatoren uændret, dette er det samme for test af lille induktans.\r
b) Følgende billeder er eksempler på måling af lille induktans se fra billedet, omkring 4 vindinger hult spoletråd testresultater 0,058uH, dette resultat svarer til 58nH for 6243-klassen af instrument er absolut umuligt at detektere induktiv Fordelen ved dette er også instrumentet.\r
c) Det tredje billede er et mål for en 0,22uF sikkerhedskondensator, tallene er meget stabile måleresultater, her for at give dig et tip, hvis du bruger testresultaterne, der slår meget kraftigt, at denne kondensatorstabilitet er dårlig eller dårlige højfrekvensegenskaber, og de gode kapacitive displayresultater er meget stabile.\r
d) Det fjerde billede er visningen af måling af induktanstestfrekvens, aktuel brug, tryk på den sorte knap ved måling af induktans, kapacitanstest kan også bruge den samme metode til at se.\r
\r

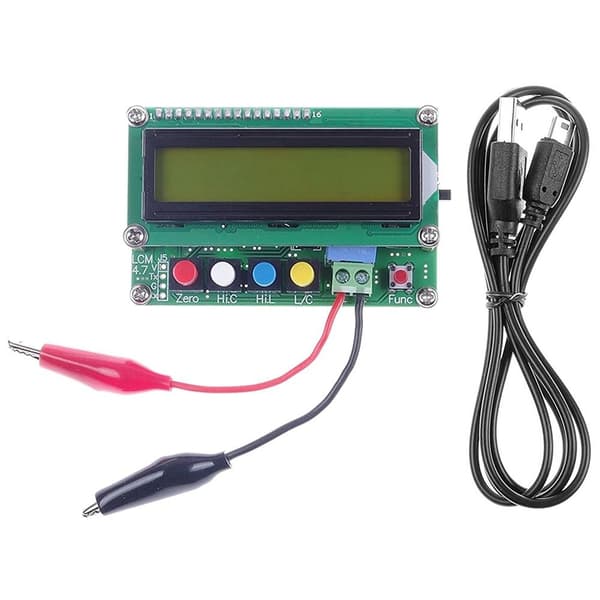

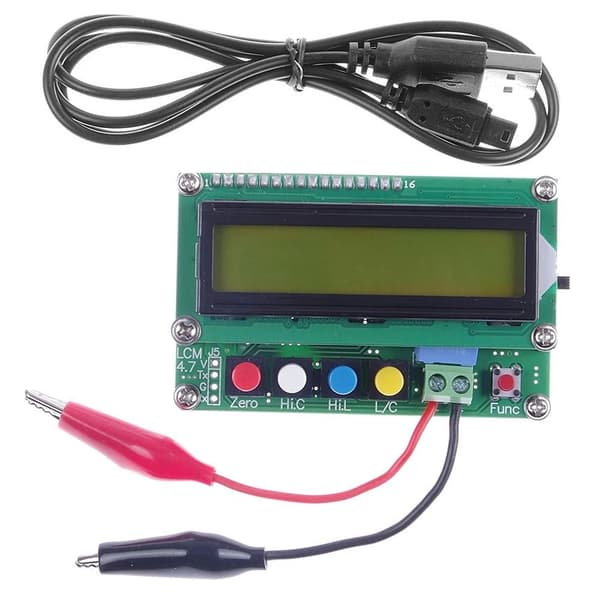

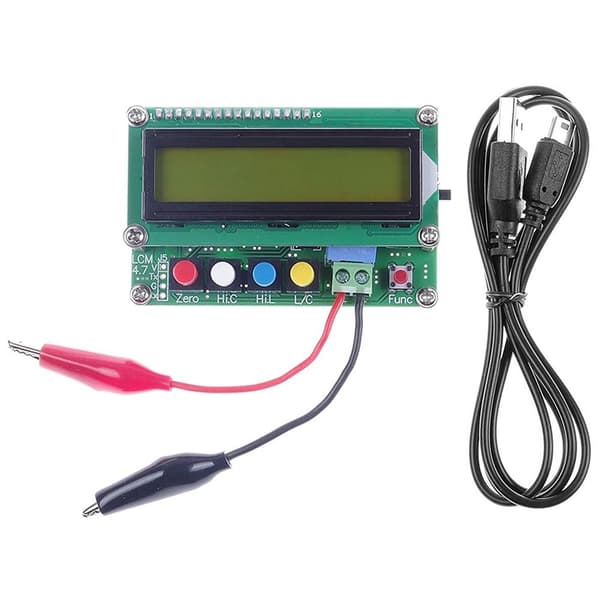

Pakkens indhold\r
1 x LC100-A induktor-kondensator tabel\r
1 x Mini USB-kabel
