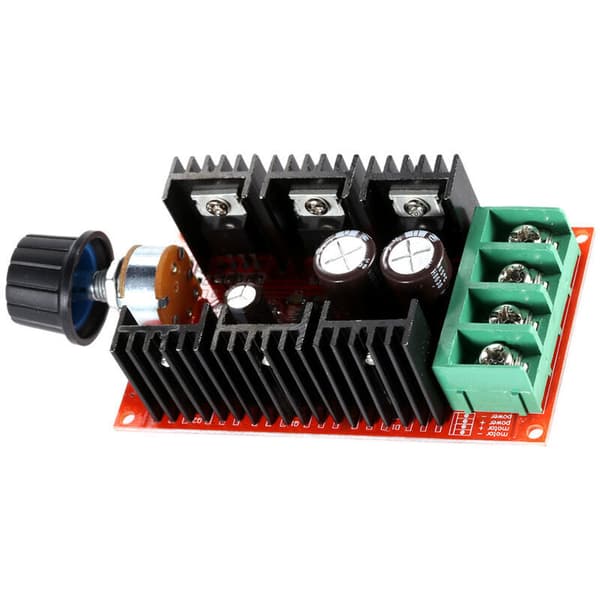

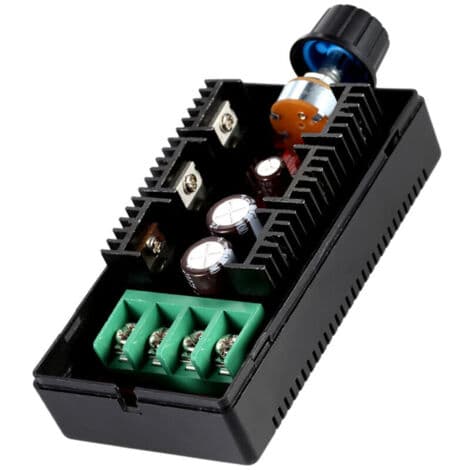

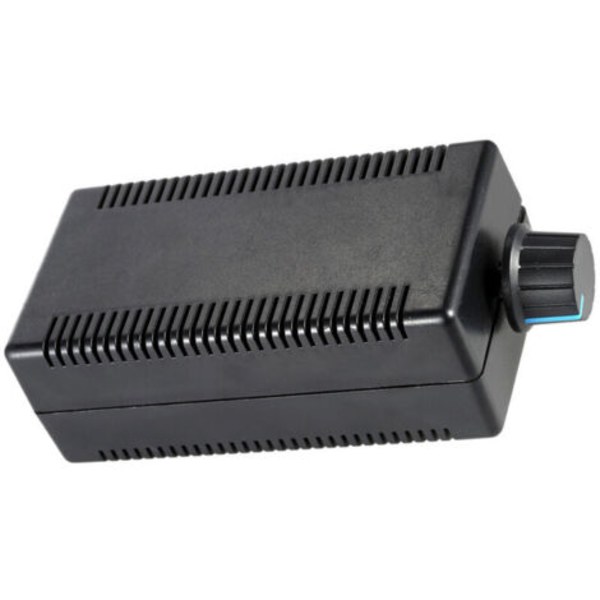

9-50V 2000W Motorregulator med 40A hus, DC børstemotorregulator, dæmpnings- og temperaturkontrolmodul

IMDN12 Type DC Regulator. Regulatoren er en universel 9-50V DC spændingsregulator. Brugen af en importeret FET/speciel importeret hastighedskontrol driver IC/PCB er en 2 oz fortykket 70-mikron kobberfolie, og det høje strømbalancerede PCB-layout gør udgangens PWM-bølgeform perfekt og mere effektiv. IMDN12-40A DC-regulatoren er positioneret som en entry-level industriel regulator med egenskaberne lille størrelse, bred spænding, høj strøm, lav temperaturstigning, høj pålidelighed og lav pris. Tekniske specifikationer: (1) Driftsspænding: Bredt driftsspændingsområde DC 9V-50V (2) Kontroleffekt: 0,01-2000W (maksimal øjeblikkelig strøm er 40A og driftsstrøm er 40A) langvarig skal kontrolleres inden for 20A). Forskellige driftsspændinger svarer til forskellige kontroleffektniveauer som følger:

Når driftsspændingen er 12V, 12V x 40A = 480W

Når driftsspændingen er 24V, 24V x 40A = 960W

Når driftsspændingen er 36V, 36V x 40A = 1440W

Når driftsspændingen er 40V, 40V x 40A = 1600W

Når driftsspændingen er 50V, 50V x 40A = 2000W

(3) Hvilestrøm: 0,025A (når driftsspændingen er mellem DC10V og DC50V, vil hvilestrømmen ikke overstige 25mA)

(4) PWM-arbejdscyklus: 5% 100%

(5) PWM-frekvens: 12kHz

(6) Driftstemperatur: -20 -- 40 (omgivelsestemperatur -20 grader under nul til 40 grader over nul) Denne regulator er af industriel kvalitet og kan fungere stabilt i et miljø under nul, generelt en kommerciel regulator. Det er ikke muligt at fungere stabilt under nul.

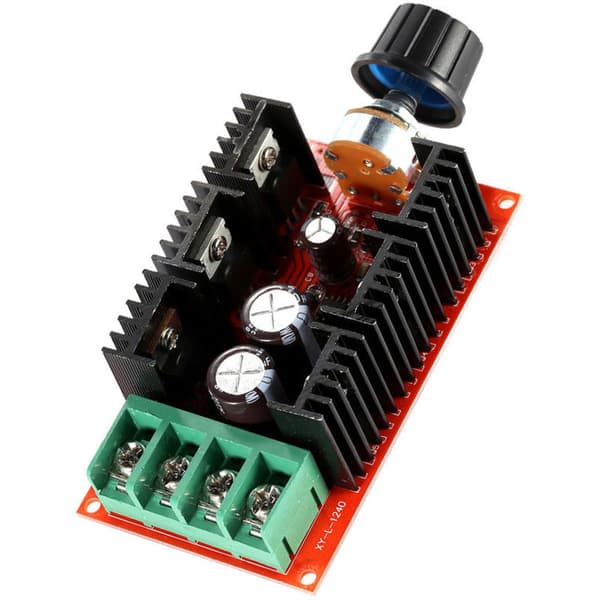

Printpladens dimensioner: længde 90mm, bredde 51mm, højde ca. 30mm (ekskl. potentiometerjusteringsområdet)

Illustrer:

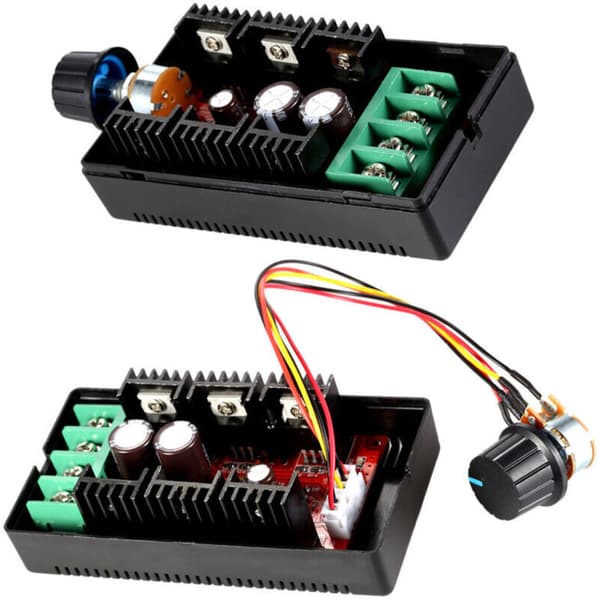

1. Under forsendelse fjernes potentiometeret og placeres i kassen for at forhindre beskadigelse af produktet under transport.

2. Ved ledningsføring skal du sikre, at strømforsyningens positive og negative terminaler ikke er omvendt. En omvendt forbindelse svarer til en kortslutning, og strømmen er meget høj, hvilket øjeblikkeligt vil brænde regulatoren ud. Følg instruktionerne på siden af tilslutningsterminalerne for ledningsføring.

3. Guvernøren er en DC-guvernør, og strømforsyningen skal være en DC-strømforsyning mellem 9 og 50 V.

Hovedformål:

1. Hastighedsregulering af forskellige generelle DC-børstemotorer

2. Hastighedsregulering af forskellige typer bilmotorer (hastighedsregulering af bilkøleventilatorer, hastighedsregulering af bilventilatorer, hastighedsregulering af bilrudeviskermotorer, hastighedsregulering af bilklimaanlægsventilatorer)

3. Hastighedsregulering af produktionslinjebånd, hastighedsregulering af rørledningsudsugningsventilator, hastighedsregulering af løbebånd, parallel hastighedsregulering af flere computerblæsere og elektronisk ventilatorhastighedsregulering. 4. Forskellige typer DC-pæredæmpning, forskellige typer DC-varmelegemets temperaturkontrol.
