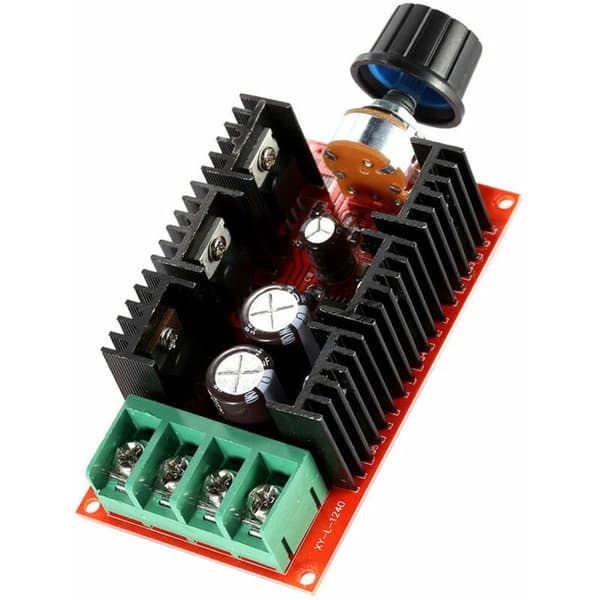

9-50V 2000W motorregulator med 40A skal DC børste motorregulator dæmpning og temperaturreguleringsmodul

IMDN12 type DC regulator. Regulatoren er en universel DC spændingsregulator 9-50V. Ved hjælp af importeret FET/Importeret speciel hastighedsregulering driver IC/PCB er 2oz 70 micron fortykket kobberfolie, og det høje strømbalancerede PCB-layout gør PWM-bølgeformen perfekt og mere effektiv output.

IMDN12-40A DC-regulator er positioneret som en entry-level industriel regulator med kendetegnene ved lille størrelse, bred spænding, høj strøm, lav temperaturstigning, høj pålidelighed og lav pris.

Tekniske indikatorer:

(1) Arbejdsspænding: bredt driftspændingsområde DC 9V -50V

(2) Kontrolkraft: 0,01-2000W (den maksimale øjeblikkelige strøm er 40A, og den langsigtede driftsstrøm bør styres inden for 20A). Forskellige driftsspændinger svarer til forskellige kontrolkræfter som følger;

Når driftsspændingen er 12V, 12V * 40A = 480W

Når driftsspændingen er 24V, 24V*40A = 960W

Når driftsspændingen er 36V, 36V*40A = 1440W

Når driftsspændingen er 40V, 40V*40A = 1600W

Når driftsspændingen er 50V, 50V* 40A = 2000W

(3) Hvilestrøm: 0,025A (når arbejdsspændingen er mellem DC10V og DC50V, vil hvile strømmen ikke overstige 25mA)

(4) PWM-arbejdscyklus: 5% til 100%

(5) PWM-frekvens: 12khz

(6) Driftstemperatur: -20 -- 40 (omgivelsestemperatur -20 grader under nul til 40 grader over nul) Denne regulator er industriel kvalitet og kan arbejde stabilt i undernulmiljø, normalt en kommerciel kvalitet regulator . ikke muligt at arbejde stabilt under nul.

Dimensioner af det trykte kredsløb: længde 90mm, bredde 51mm, højde ca. 30mm (eksklusive potentiometerjusteringsdel)

illustrere:

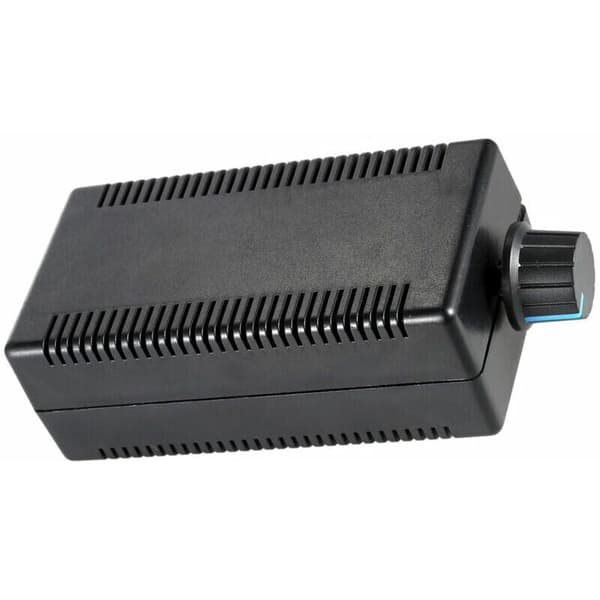

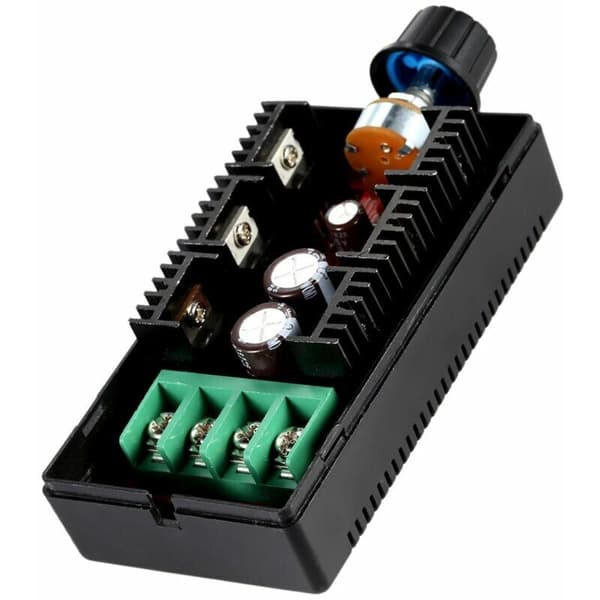

1. Ved forsendelse fjernes potentiometeret og placeres i etuiet for at forhindre, at produktet beskadiges under transport.

2. Ved ledningsføring skal du være opmærksom på, at strømforsyningens positive og negative poler ikke må vendes om. Omvendt forbindelse svarer til en kortslutning, og strømmen er meget stor, hvilket øjeblikkeligt vil brænde regulatoren.
Følg instruktionerne ved siden af forbindelsesstikkene for at ledningsføre.

3. Regulatoren er en DC-regulator, og strømforsyningen skal være en DC-strømforsyning mellem 9 og 50 V.

Hovedformålet:

1. Hastighedsregulering af forskellige generelle DC-børstede motorer

2. Hastighedsregulering af forskellige typer af bilmotorer (hastighedsregulering af bilkøleventilatorer, hastighedsregulering af bilventilatorer, hastighedsregulering af bilrudeviskermotorer, hastighedsregulering af klimaanlægsventilatorer bil)

3. Produktionslinjetransportbåndshastighedsregulering, rørledningsudstødningsventilatorhastighedsregulering, transportbåndshastighedsregulering, parallelhastighedsregulering af flere computerventilatorer og hastighedsreguleringselektroniske ventilatorer.

4. Forskellige typer af DC-pærelysstyrke, forskellige typer af DC-opvarmningstemperaturjustering.
