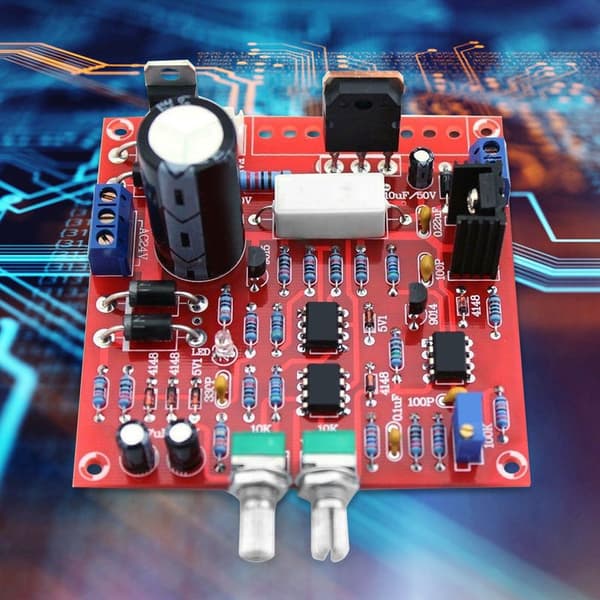

Dette stabiliserede strømforsyningskort er det første valg for entusiaster og selv professionelle producenter til at udføre forskellige kredsløbseksperimenter. Selvom switch-mode strømforsyninger tilbyder fordele med hensyn til effektivitet og kompakthed, genererer de uundgåeligt resterende højfrekvente interferenser. Denne lineære strømforsyning udmærker sig derimod ved sin meget lave interferens og fremragende isolation.

Dette er en højkvalitets, trinløst justerbar reguleret strømforsyning med et justerbart udgangsspændingsområde fra 0 til 30V. Den indeholder også et strømbegrænsningskredsløb, der effektivt kan justere den maksimale udgangsstrøm, trinløst mellem 2mA og 3A. Denne funktion giver dig mulighed for at indstille en grænse, der svarer til den typiske maksimale driftsstrøm for dit eksperimentelle kredsløb. Du kan således tænde for strømforsyningen med fuld tillid, uden frygt for, at en monteringsfejl eller en defekt vil beskadige din opsætning med for høj strøm.

Alle komponenter er gennemgående (through-hole), hvilket gør installation og vedligeholdelse enkel og praktisk. Justering af udgangsspændingen er let. En LED indikerer strømbegrænsningstilstanden. Når udgangsstrømmen overstiger den indstillede grænseværdi, skifter strømforsyningen automatisk til konstantstrømstilstand, hvilket giver fuld beskyttelse mod overbelastning eller kortslutning.

Tilstand: 100% ny og original

Varetype: Stabiliseret strømforsyningskort

Farve: Rød

Indgangsspænding: 24V AC (maksimum)

Indgangsstrøm: 3A (maksimum)

Udgangsspænding: 0-30V trinløst justerbar

Udgangsstrømbegrænsning: 2mA-3A trinløst justerbar

Udgangsspændingsrippel: 0,01% (maksimum)

PCB-dimensioner: Ca. 84x84mm / 3.31x3.31 tommer

Kredsløbsjustering:

1. Indstil spændingspotentiometeret til en lav værdi (drejet mod uret), juster derefter RV1 (den variable modstand 100K) for at opnå en udgangsspænding på 0V. Ingen justering er nødvendig for den maksimale udgangsspænding; med en 24V AC-indgang er den maksimale udgangsspænding ca. 31V.

2. Justering af strømbegrænsning: Bestemmes af strømpotentiometerets position. Med en spænding på 10V og en belastningsmodstand på 10 ohm, juster strømpotentiometeret, indtil LED'en lige lyser. På dette tidspunkt er potentiometeret i 1A-positionen, og kredsløbet går i konstant tilstand. Du kan derefter se, at spændingen ikke fortsætter med at stige, og strømmen holdes på grænseværdien på 1A.

Pakkens indhold:

1 x Stabiliseret strømforsyningskort

1 x Sæt med metalfilmmodstande med ben

2 x Modstandsidentifikationskort

1 x Sæt (elektrolytkondensatorer med ben + cementmodstand + klemrække + potentiometre)

1 x Sæt (tyristor + integreret kredsløb + kabler + keramisk kondensator + monolitisk kondensator)

2 x Stik
