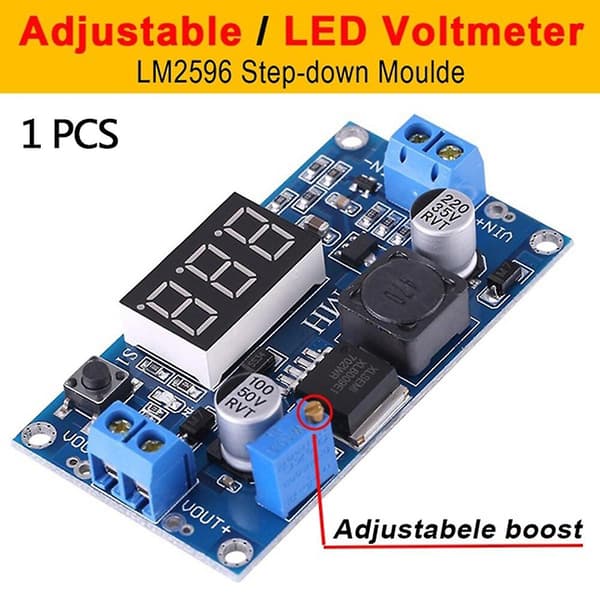

Justerbar STRØMMODUL LM2596S DC-DC Buck Regulator Konverter Reduceret Spændingsregulator Strømmodul 24V 12V Til 5V 2A

Beskrivelse:

Funktioner:

1, med et voltmeterdisplay, voltmeterfejl 0,1V, rækkevidde 4 ~ 40V. (Bemærk: indgangsspændingen er end 4V, fungerer det indbyggede voltmeter ikke og vises ikke)

2. Den store volumen 5*5 berører knappen for at skifte måling af indgangs- eller udgangsspænding, og en indikatorlampe angiver, hvilken spænding der måles. Første gang viser den digitale tube standard indgangsspændingen, og indgangsindikator IN er tændt; når knappen berøres, viser den digitale tube udgangsspændingen, og udgangsindikator OUT er tændt. Og behold den efter indstillingen, selvom den slukkes og derefter tændes.

3, voltmeteret kan slukkes, tryk længe på kontakten i mere end 1 sekund og mindre end 4 sekunder, kan du slukke for hånden. Når voltmeteret er slukket, skal du blot trykke på kontakten for at tænde for voltmeteret.

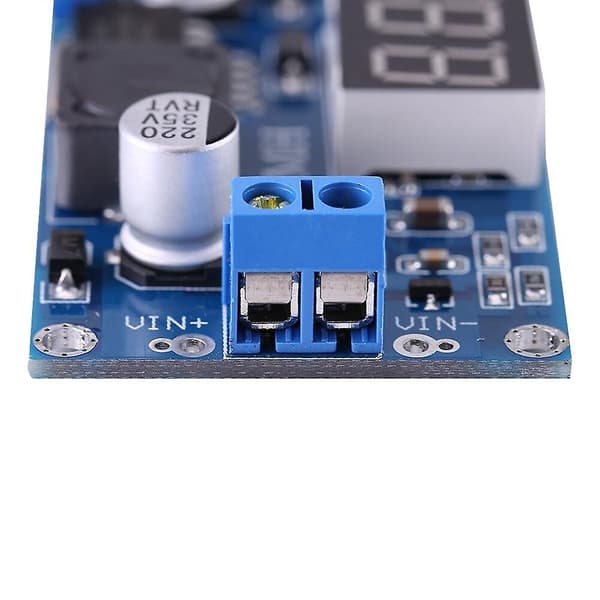

4, med terminalblok, ingen loddekolbe kan også bruges nemt, og beholde ledningsforbindelsespunktet (indgangsspændingen skal være mere end 1V højere end den spænding, der skal udsendes)

5, ved hjælp af 150KHz intern oscillationsfrekvens, der tilhører den anden generation af switching spændingsregulator, strømforbrug, høj effektivitet

6, indgangenden med diodebeskyttelse, omvendt tilslutning vil ikke brænde modulet ud

7, med overophedningsbeskyttelse og kortslutningsbeskyttelse (mere end 15W, skal du styrke varmen)

Sådan justeres nøjagtigheden?

Udgangsspænding (Indgangsspænding)kalibrerings trin

Trin 1, Juster den højre knap, så \"\"OUT\"\" (\"\"IN\"\")LED lyser, viser voltmeteret af udgangsspændingen; Tryk på den højre knap i mere end 2 sekunder, slip, voltmeter og \"\"OUT\"\" ( \"\"IN\"\")LED blinker synkront, så du går ind i kalibreringstilstanden for udgangsspændingen.

Trin 2, Tryk på den højre knap (normal hastighed), spændingen øges med en enhed; Tryk på den venstre knap, minus en enhed; På grund af en enhed er mindre end 0,1V, vises den mindste spænding til 0,1V, så du skal trykke kontinuerligt 1-5 gange for at se voltmeteret ændre 0,1V, hvor mange gange voltmeteret ændrer 0,1V ved at trykke på tasten, afhængigt af den aktuelle viste spænding, jo højere spænding, jo færre tryk.

Trin 3, Tryk på den højre knap i mere end 2 sekunder, slip, for at afslutte kalibreringstilstanden for udgangsspændingen. Alle parametre indstilles til automatisk at slukke for at spare.

Specifikationer:

specifikation:

Indgangsspænding: 2,5V~40V

Udgangsspænding: 1,25V~37V (justerbar)

Udgangsstrøm: 3A (maksimalt)

Konverteringseffektivitet: 92% (maksimalt)

Udgangsripple:
