Splinterny og høj kvalitet.\r
\r
Funktioner:\r

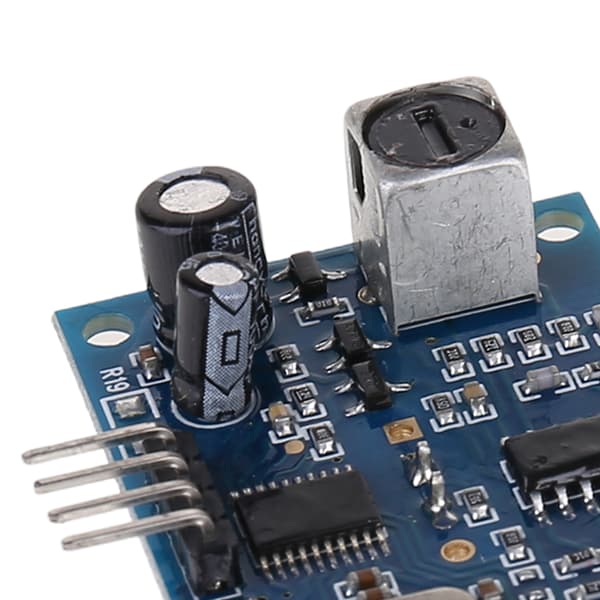

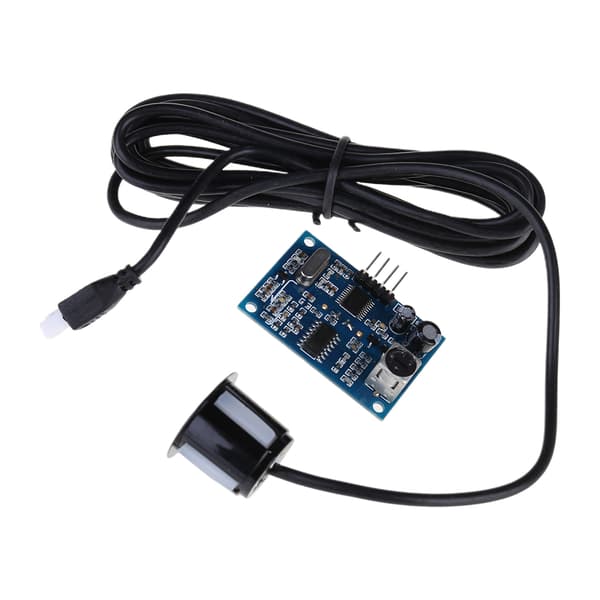

JSN-SR0T4-2.0 ultralydsafstandsmålingsmodul kan give 20cm-600cm kontaktløs afstandsmålingsfunktion, rækkevidde nøjagtighed op til 2mm.\r

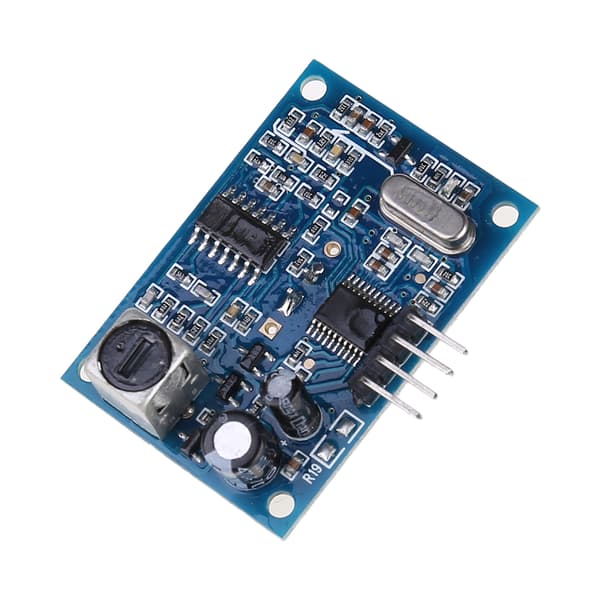

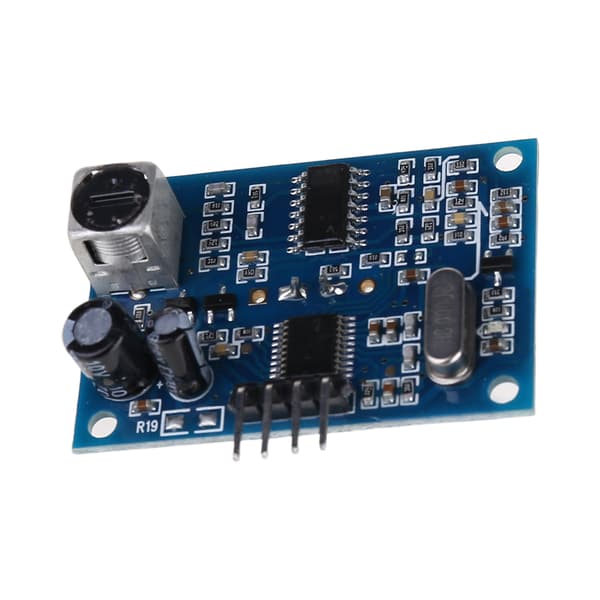

Modulet inkluderer transceiver ultralydssensor og kontrolkredsløb, det er en piezoelektrisk sensor lavet ved hjælp af elektrostriktive fænomener.\r
Dette produkt bruger industriel-grade integreret ultralydssondedesign, en vis grad af vandtæt (men kan ikke nedsænkes i vand), stabil ydeevne, til alt MCU-arbejde på markedet.\r
Lille størrelse, nem at bruge.\r
Bredt strømforsyningsområde, lavt strømforbrug.\r
Høj målenøjagtighed, høj opløsning.\r
Registreringen af blindt område er lille, længere væk.\r
Output diversificering, pulsbredde output, serielt output.\r
\r
Produktparametre:\r
Driftsspænding: for DC 3.0~5.5V\r
Driftsstrøm: mindre end 8mA\r
Sonde frekvens: 40kHz\r
Lang rækkevidde op til: 600cm\r
Nær rækkevidde: 20cm\r
Afstandsnøjagtighed: ±1cm\r
Målevinkel: 75 grader\r
Input trigger signal:\r
1. TTL-puls over 10uS\r
2. Serielle transmissionsinstruktioner 0X55\r
Output rumklangssignal: output pulsbredde niveau signal, eller TTL\r

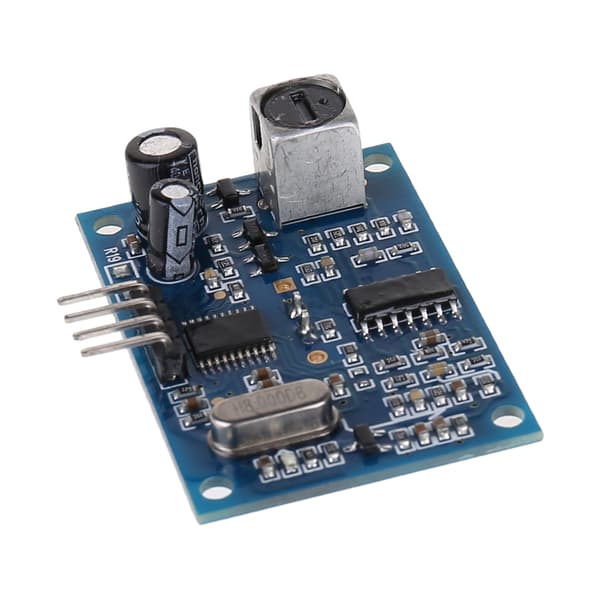

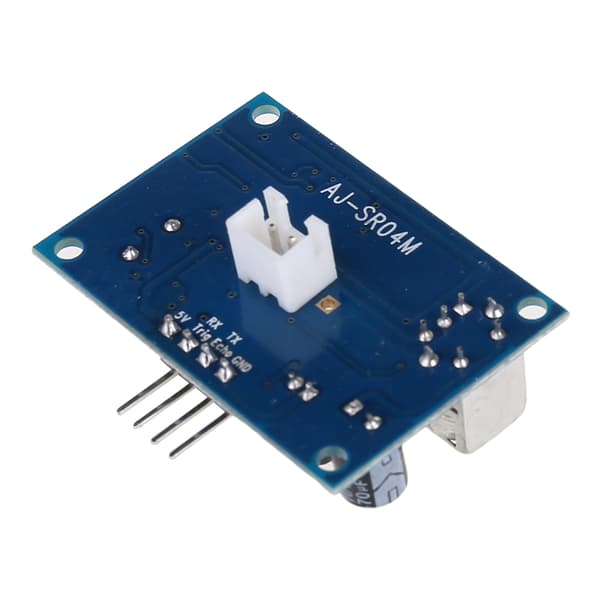

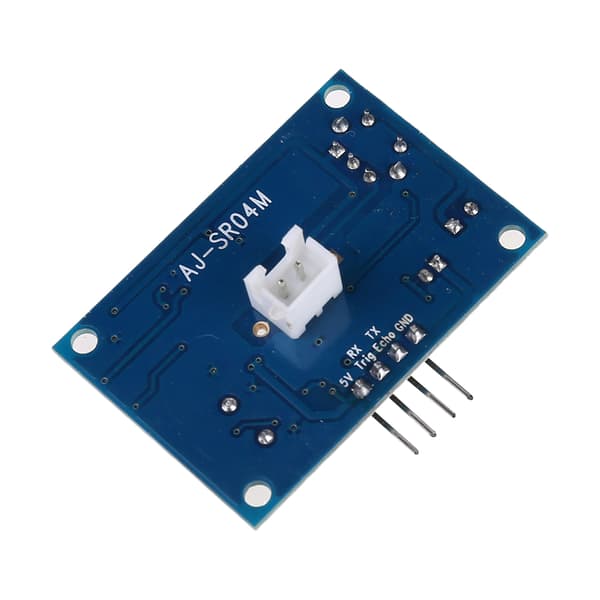

Ledningsføring:\r
3-5.5V (strøm positiv)\r
Trig (kontrol) RX\r
for Echo (output) TX\r
GND (strøm negativ)\r
Arbejdstemperatur: -20~70℃\r

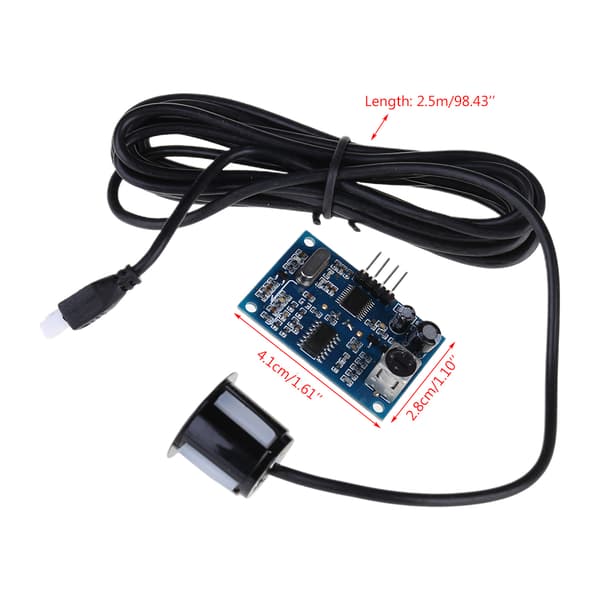

Størrelse: 4.1cm/1.61\"×2.8cm/1.10\"\r

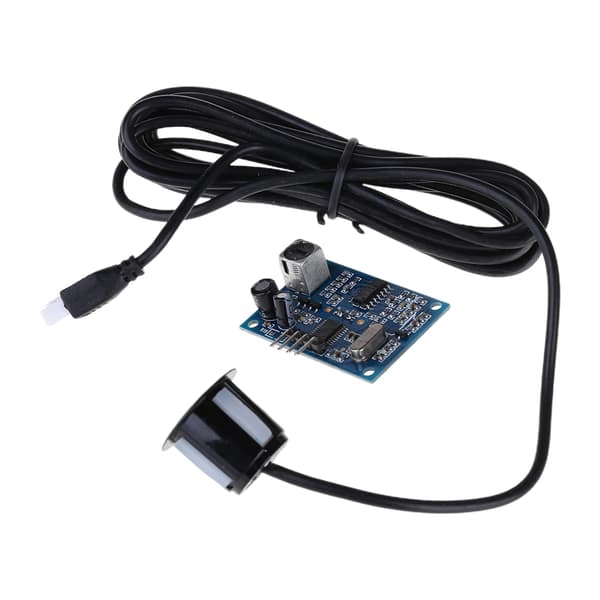

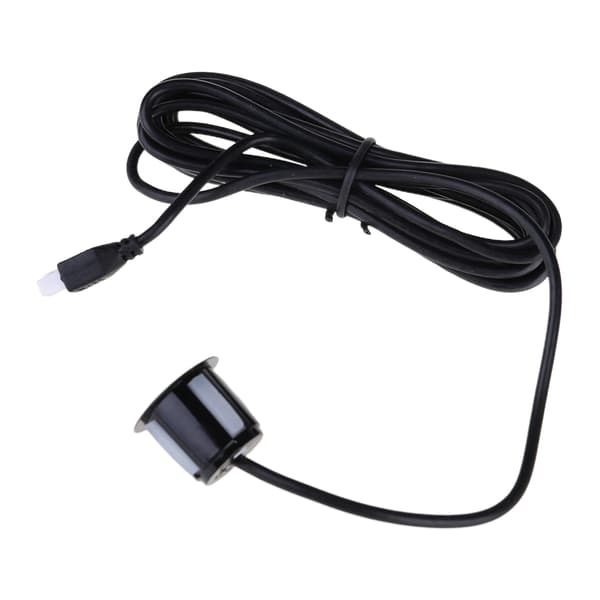

Linjelængde: ca. 2.5m/98.43\"\r
\r
Standard arbejdsmodus er Mode 1.\r
Mode 1: R27 = åben, det vil sige ikke svejsning. Mønsteret er beskrevet nedenfor\r
Grundlæggende arbejdsprincip:\r
Brug af IO-port TRIG trigger rækkevidde, til et minimum af 10us højt bogstav.\r
Modulet sender automatisk 8 40khz firkantbølge, registrerer automatisk om signalet tilbage;\r
Der er et signal til at vende tilbage, gennem IO-porten for ECHO output et højt niveau, det høje niveau af kontinuerlig for tid er ultralyden\r
Fra tidspunktet for lancering til returnering. Testafstand = (høj for tid * lydhastighed (340M / s)) / 2;\r
Når modulet udløses, hvis der ikke modtages noget ekko (årsagen er mere end det målte område, eller sonden ikke er positiv På det målte objekt),\r
for ECHO-porten bliver automatisk lav efter 60MS, hvilket markerer afslutningen af målingen, uanset strøm eller ej.\r
LED-indikator, LED ikke-strømindikator, den vil modtage triggersignalet efter modulet, dette Når modulet er i driftstilstand.\r
Behøver kun at give en puls over 10uS triggersignal, modulet vil blive udstedt inden for 8 40kHz cyklusniveauer og detektere for ekko. Ekko-signalet udsendes, når et ekko-signal er registreret. Efterklange\r
Pulsbredden af pulsen er proportional med den målte afstand. Derved ved at transmittere et signal til det modtagne ekko-signal for tidsinterval\r
Kan beregne afstanden. Formel: uS / 58 = for cm eller uS / 148 = tommer; eller: afstand = høj for tid * Lydhastighed (340M / S) / 2;\r
Den anbefalede måleperiode er 60ms eller mere for at forhindre virkningen af det transmitterede signal på ekko-signalet.\r
\r
Mode 2: R27 = 47K er svejsningen 47K modstand. Mønsteret er beskrevet nedenfor\r
Serielt outputformat for TTL-niveauet, det vil sige: 100MS modul for cyklussen af automatisk transmission\r
Værdien af afstanden, i mm. Seriel baudrate: 9600, n, 8,1.\r
Modul strømgendkendelse, direkte ind i arbejdsmodus, modulet til at udføre en afstand hver 100ms rækkevidde,\r
Og udsender en ramme fra pin TX med fire 8-bit data. Rammeformatet er: 0XFF + H_DATA + L_DATA + SUM\r
\r
1.0XFF: for en ramme til at starte dataene, der bruges til at bedømme;\r
2.H_DATA: de øverste 8 bits af afstandsdataene;\r
3.L_DATA: de nederste 8 bits af afstandsdataene;\r
4.SUM: data og, for effekten af dens 0XFF + H_DATA + L_DATA = SUM (kun lav 8)\r
\r
Bemærk: H_DATA og L_DATA syntetiserer 16-bit data, det vil sige afstanden i millimeter.\r
\r
Beskrivelse: Modulet udsender den nærmeste afstandsværdi i den døde zone. Hvis modulet ikke måler data eller er uden for rækkevidde Målt output 0.\r
LED-indikator, LED ikke-strømindikator, modulet tilsluttet for at arbejde efter lyset, så er modulet i arbejdstilstand.\r
\r
Mode 3: R27 = 120K er svejsningen
