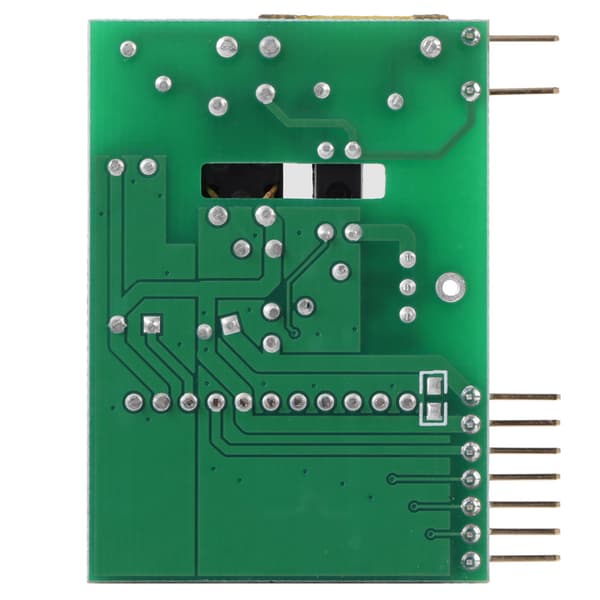

1、KQ-130F er en enkelt række 9-pin lille størrelse højtydende nulbølge data transceiver modul
2、Designet til 220V AC, stærk interferens, stærk dæmpning og langdistance krævet miljø, pålidelig datatransmission
3、En ramme kontinuerlig send maksimal længde er 252 bytes eller mindre, fra 1 til 252 defineret af brugeren, og modulet sender ikke overflødige data
4、TVS diode beskyttelse mod lynnedslag, PCB-ledningsføring og komponentvalg er alle designet til bred temperatur og høj spændingsmodstand
5、Velegnet til måleraflæsning, gadebelysning, intelligent husholdning, brandbekæmpelse, bygningskontrol og andre applikationer, der har brug for strøm til at sende data
Funktioner:
KQ-130F er en enkelt række 9-pin lille størrelse højtydende bølge data transceiver modul.
Designet til 220V AC, stærk interferens, stærk dæmpning og langdistance krævet miljø, pålidelig datatransmission.
En ramme kontinuerlig send maksimal længde er 252 bytes eller mindre, fra 1 til 252 defineret af brugeren, og modulet sender ikke overflødige data.
TVS diode beskyttelse mod lynnedslag, PCB-ledningsføring og komponentvalg er alle designet til bred temperatur og høj spændingsmodstand.
Velegnet til måleraflæsning, gadebelysning, intelligent husholdning, brandbekæmpelse, bygningskontrol og andre applikationer, der har brug for strøm til at sende data.
Specifikationer:
Arbejdsfrekvens: 120~135KHZ
Connector Baud Rate: 9600bps
Faktisk Baud Rate: 100bps
En Ramme Kontinuerlig Send Maks. Længde: ≤252 bytes (brugerdefineret fra 1 til 252, modulet sender ikke overflødige data)
Modtagefølsomhed: ≤1mV
Out-of-band Afvisningsevne: ≥60dB
Båndbredde: ≤10 KHZ
Isolationsmodstand: 500V≥500MΩ
Strømforsyning: DC +5V(modtagelse: ≤11mA; afsendelse: ≤230mA)
Frekvensisolering Modstå Spænding: AC til GND 3000V (1min test ingen nedbrydning, ej heller strømlækage)
Driftstemperatur: -25℃~70℃
Driftsfugtighed: ≤90%
Størrelse: 5.3*4.5*1cm/2.08*1.77*0.39in
Vægt: 30g(ca.)

Ledningsføring:
1P---AC: 220V strømførende ledning (eller nulledning)
2P---AC: 220V nulledning (eller strømførende ledning)
3P---+5V: +5V sendende strømforsyning(210mA), hvis kun modtagelse af data, kan afbrydes for at reducere strømforbruget
4P---GND: Digitalt kredsløbsjord
5P---+5V: +5V arbejdsstrømforsyning 11mA
6P---RX: TTL niveau, bølge data input, tilslut til TXD af SCM
7P---TX: TTL niveau, bølge data output, tilslut til RXD af SCM
8P---MODE: Valg af tilstand, tilslut til 5V som højt niveau eller afbryd, tilslut til jord som lavt niveau
9P---NC/RST: Reset pin(lavt niveau effektivt), til hyppige skiftende tilstande. Ingen forbindelse, hvis du ikke bruger denne funktion.

Pakken indeholder:
1 x Power-line Carrier Module
Bemærk: Vær opmærksom på, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.
