Parametre: Strømforsyningsspænding 6,5V-27V, strømmen kan ikke vendes eller overstige 27V, ellers kan modulet brænde af. Det anbefales at tilslutte en 15A sikring i serie i strømindgangen. Dobbelt motorinterface, hver med en nominel udgangsstrøm på 7A, strøm 50A, motorinterfacet kan ikke kortsluttes, det anbefales at tilslutte en 15A sikring i serie.
Aktiveringssignalet og frem- og tilbage-kontrolsignalets kontrolspænding er 3-6,5V. Aktiveringssignalterminalen () input PWM kan regulere hastigheden, PWM frekvensområde 0-10KHZ, PWM minimum pulsbredde 10us.
STÆRK DRIVKRAFT: Motorstyringen anvender dobbelt H-bro, kan drive to DC-motorer samtidigt.
MED URET og MOD URET ROTATION: IN1, IN2/IN3, IN4 porten kan styre motorrotation med uret eller mod uret.
UNDERSPÆNDINGSBESKYTTELSE: Med underspændingsbeskyttelse for at forhindre øjeblikkelig stor strøm i at beskadige modulet.

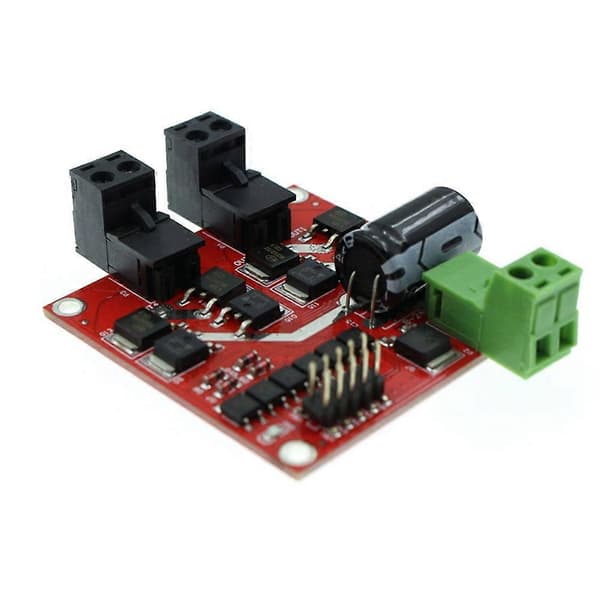

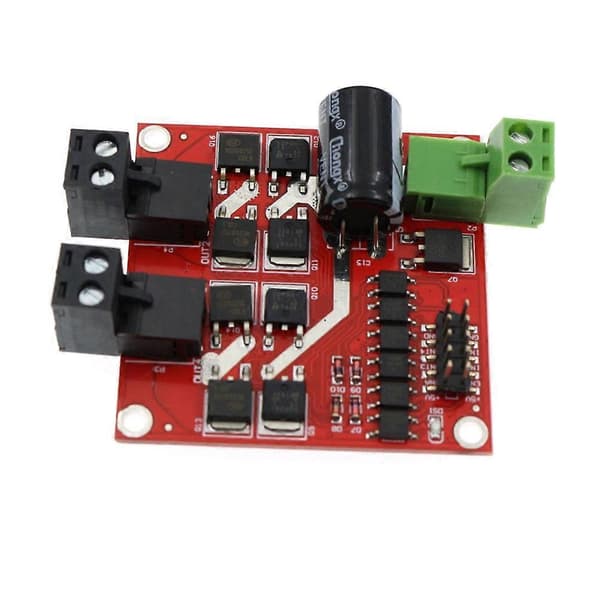

Navn: Dobbelt H-bro motorcontroller 6,5-27V/7A

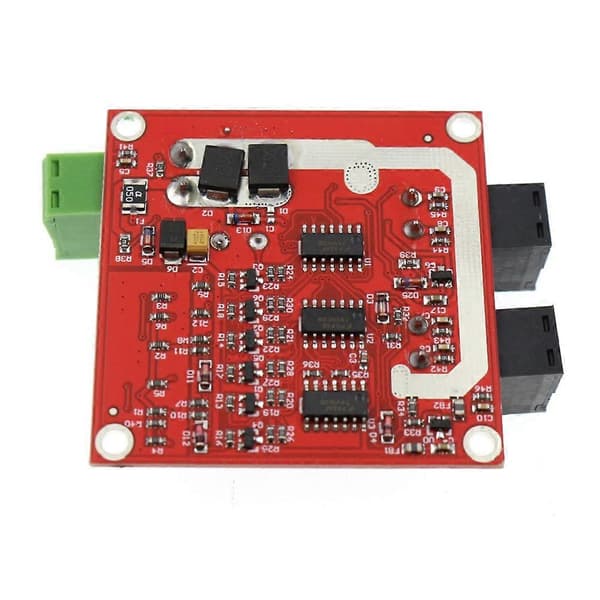

Installationshullets diameter: 3mm, bemærk at forhindre kortslutning ved installation af bagsiden, du kan tilføje isoleringspude eller kobbersøjle for at hæve printkortet.
Matchede parametre: Motorer med nominel spænding 24V, identifikation af nominel effekt 115W eller derunder, og motorer med identifikation af nominel strøm 7A kan fungere fuldt ud i lang tid.
Farve: Som vist
Materiale: Metal
Pakkeindhold:
1 * Motor Driver Modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
