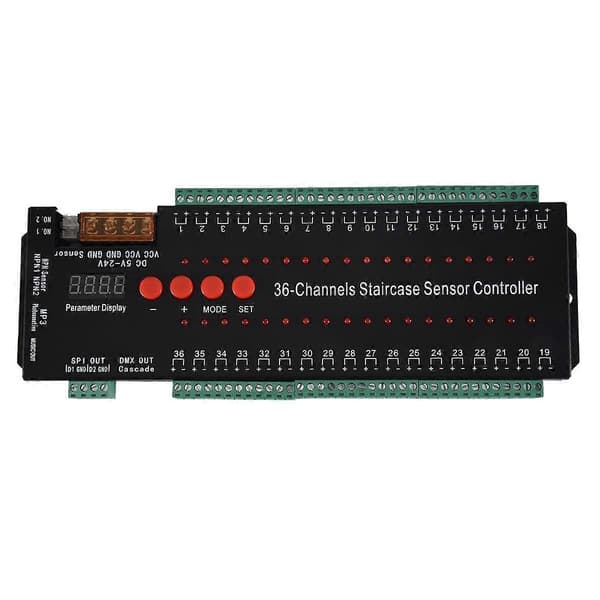

1. Controlleren har to grænseflader til menneskelig registrering, som er markeret med Sensor Connection
2. Højre side af den markerede Sensor Connection er der, hvor produktet er tilsluttet strømforsyningen. Den har to strømforsyninger med positive poler og to strømforsyninger med negative poler. Når du tilslutter, skal du tilslutte enten de positive og negative poler samtidigt for at få enheden til at fungere normalt.
3. Næste er portene med de arabiske tal 1-36. De refererer til antallet af dine trin. Hvis dit antal trin kun er 10, behøver du kun at tilslutte de 10 porte 1-10. Juster bare enhedens data (der vil være justeringsinstruktioner nedenfor). Hvis du har 15 trin, skal du tilslutte lysbjælken til -15. Analogt, hvis der er 36, kan du perfekt tilslutte til portene 1-36. Hvis du har mere end 36 trin. Du skal købe en anden enhed for at fuldføre din renovering.
4. Lysbjælken, der er tilsluttet stedet markeret Connect the addressable Led Strip, er trappens vandlysbjælke. Den har to porte, OUT1 og OUT2 har henholdsvis 3 tilslutningsporte, og DO er forbundet til pixel dot Signal-linjen. GND er forbundet til den negative ledning i et udtag af signalledningen. I alt kan to porte tilsluttes en 12V 2811 lysbjælke med et pixelpunkt på 40 meter (100 pixels pr. 5 meter lysbjælke).
5. De fire røde knapper på enheden, - + MODE SET. De er til at justere antallet af trin, der styres af udstyret, lysbjælkens belysnings- og slukningshastighed, farvevalget af lysbjælken på siden af trappen, længden og hastigheden af det strømmende vand. Disse fire knapper er nødvendige for at samarbejde for at fuldføre.

Lejlighed: stue
Varetype: Strip
ED Chip Model: SMD2812
Varetype: RGB Controler
Spænding: 12V
Strømkilde: AC
Gældende lys: 5050 2835
farve: Sort
Materiale: plast

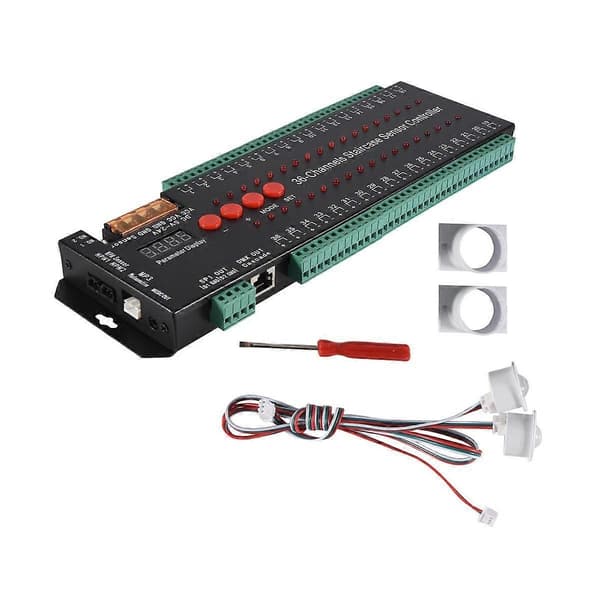

Pakkens indhold:
1 x 36 kanals LED-controller
2 x bevægelsessensorer

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
