Beskrivelse:

PCB bordstørrelse: 7.3*3.2mm

PCB tykkelse: 1.6mm

Forsynings spænding: 2.5 - 8 V

Denne pakke er hovedsageligt et decimaltællerkredsløb og et kredsløb genereret af uret, fra kernen af ​​den selvstimulerende NE555 multivibrator strøm gennem R2, R3, R4 opladning af kondensatoren C1, C1 startede når opladning, NE555 2 fødder stadig i lav, så output stiften 3 går højt når strømmen går gennem R2, R3, R4 for at oplade C1 til 2/3 af forsyningsspændingen, output stiften 3 niveau fra høj til lav, NE555 ledende intern udladning, kondensator C1 gennem R4, R3, NE555 7 fødder udladning indtil spændingen over C1 er mindre end 1/3 af forsyningsspændingen, NE555 og 3 fødder niveau fra lav til høj. C1 og opladning igen denne cyklus oscillationer dannet. Opladningstid: 0.695 (R2 + R3 + R4) C1, udladningstid: 0.695 (R4 + R3) C1, R4 kan justeres for at styre outputfrekvensen af ​​oscillatoren, oscillationsursignalet påføres kontinuerligt NE555 CD4017 14 fødder, outputterminalen 10 er forbundet med CD4017 10 LED, når outputterminalen 10 tænder CD4017 genereret ursignal påføres på et højt niveau, D1 - D10 tændes sekventielt for at danne en vand-lys effekt.

Du kan justere strømningshastighedsjusteringen R4 LED-lys.

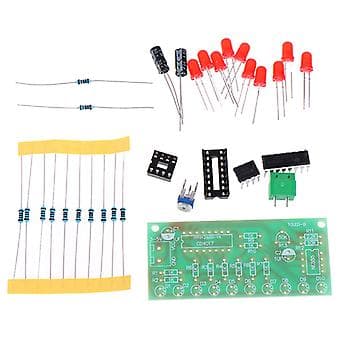

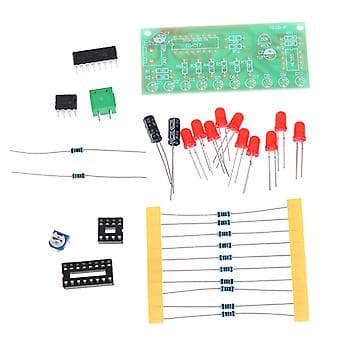

Pakken indeholder:

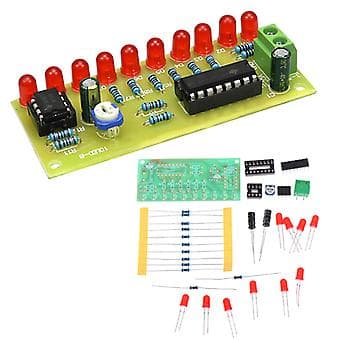

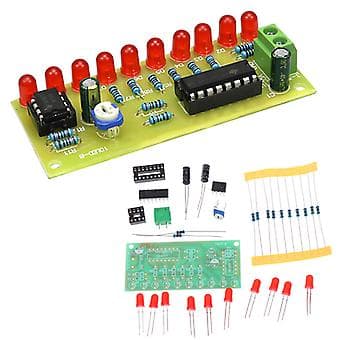

1* NE555+CD4017 Flow LED Light Electronic Production Suite
