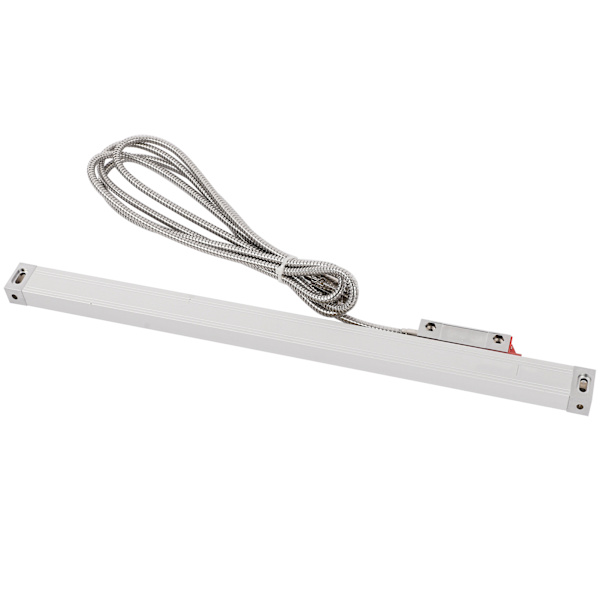

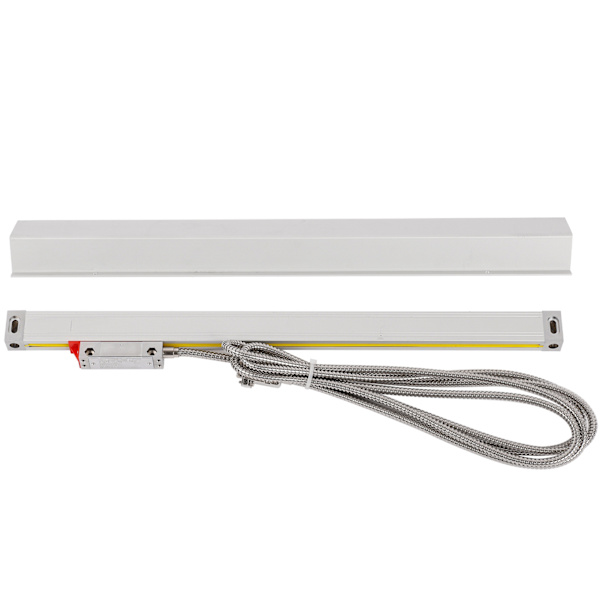

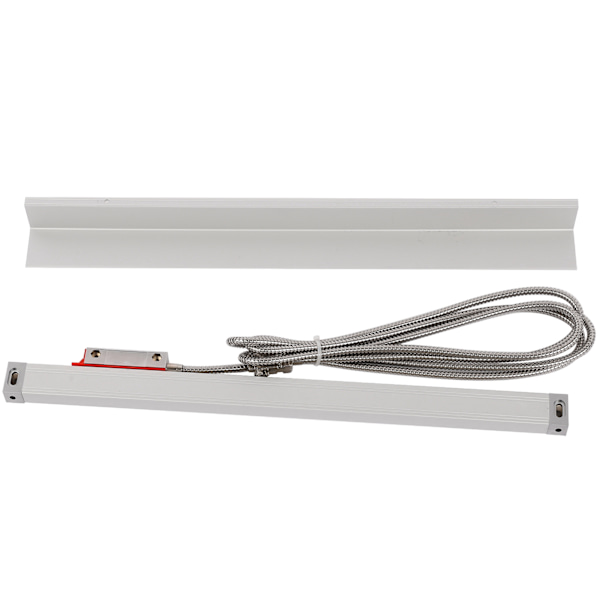

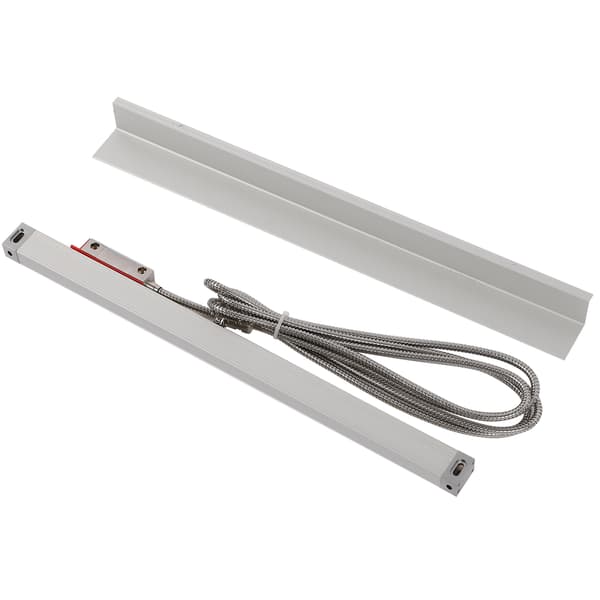

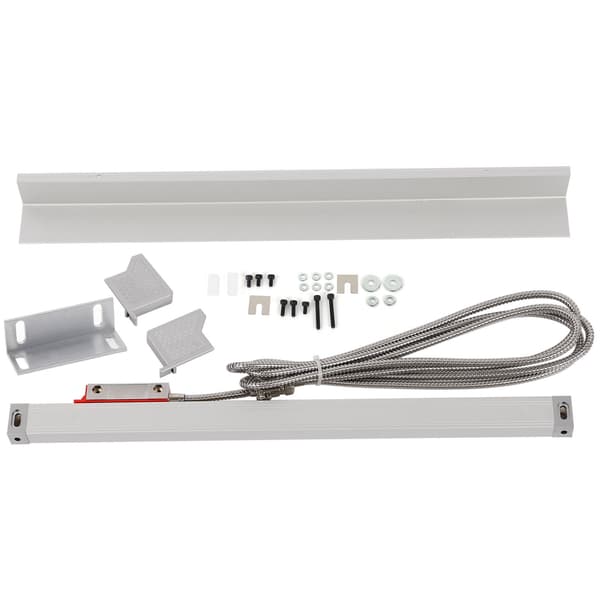

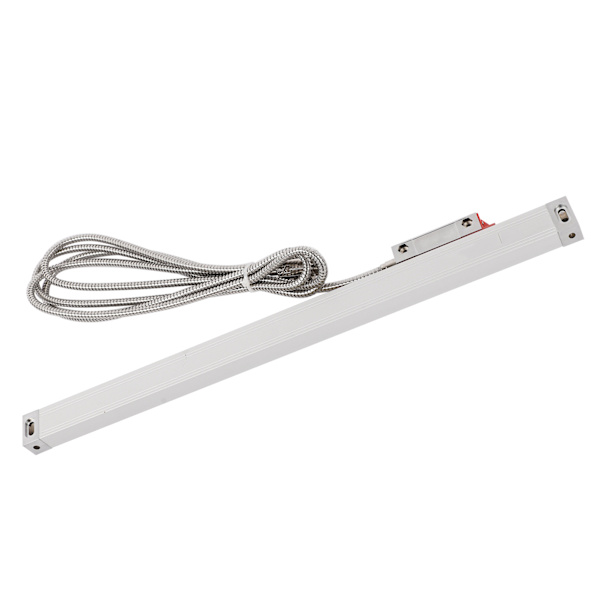

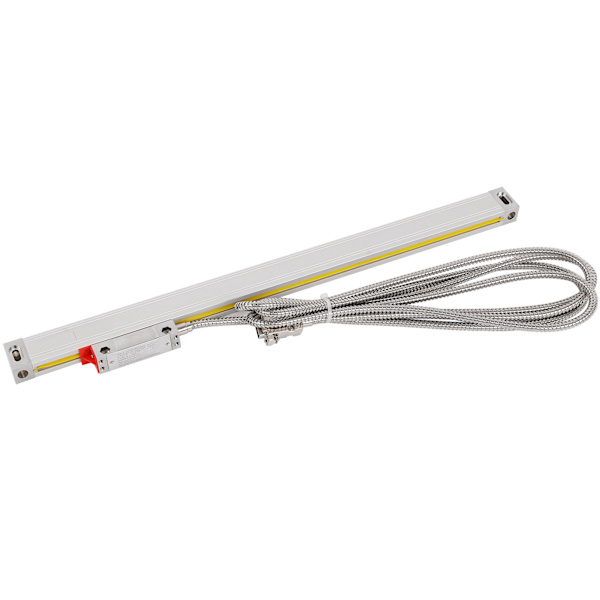

Varetype: Lineær skala-encoder
Stiktype: DB9
Indgangsspænding: 5VDC
Nøjagtighed: 5μm
Opløsning: Ca. 0,005 mm/0,0002 tommer
Gitterhøjde: 0,02 mm
Kabellængde: Ca. 3 meter / 9,8 fod
Bemærkninger:
1. Sluk for strømmen, når du tilslutter eller frakobler gitterlinealsensoren og den digitale displays stik.
2. Tilføj et beskyttelsesdæksel så meget som muligt, og ryd op i spåner og olie, der er sprøjtet på linealen i tide for strengt at forhindre fremmedlegemer i at trænge ind i gitterlinealsensorens hus.
3. Kontroller regelmæssigt, om installationsforbindelsesskruerne er løse.
4. For at forlænge levetiden for den støvtætte tætningsstrimmel kan et tyndt lag silikoneolie påføres jævnt på tætningsstrimlen, pas på, at det ikke sprøjter på den graverede overflade af glasgitteret.
5. For at sikre pålideligheden af gitterlinealsensoren kan gitterlinealoverfladen og den indikerende gitteroverflade rengøres og aftørres med ethanolblanding (50 % hver) med jævne mellemrum for at holde glasgitterets linealoverflade ren.
6. Gitterlinealsensoren er strengt forbudt mod voldsomme vibrationer og stød for at undgå skader på gitterlinealen. Hvis gitterlinealen går i stykker, vil gitterlinealsensoren svigte.
7. Demonter ikke gitterlinealsensoren selv, og ændr heller ikke den relative afstand mellem hovedskalaen og hjælpeskalaen vilkårligt, ellers kan gitterlinealsensorens nøjagtighed blive beskadiget på den ene side; på den anden side kan hovedskalaen og hjælpeskalaen blive beskadiget. Relativ friktion, skader på kromlaget vil også beskadige gitterlinjerne og få gitterlinealen til at blive kasseret.
8. Der skal lægges vægt på at forhindre, at gitterlinealoverfladen forurenes af olie og vand, for ikke at beskadige gitterlinealens linjefordeling og forårsage målefejl.
9. Gitterlinealsensoren bør forsøge at undgå at arbejde i et stærkt korrosivt miljø, for ikke at korrodere gitterets kromlag og gitterets overflade og beskadige gitterets kvalitet.
