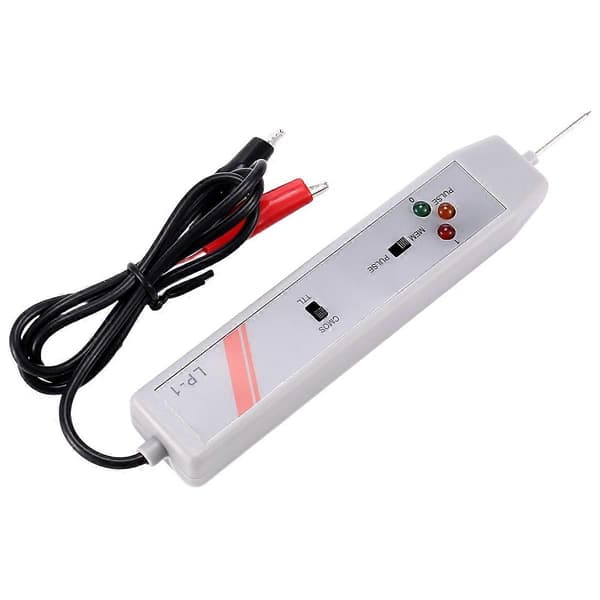

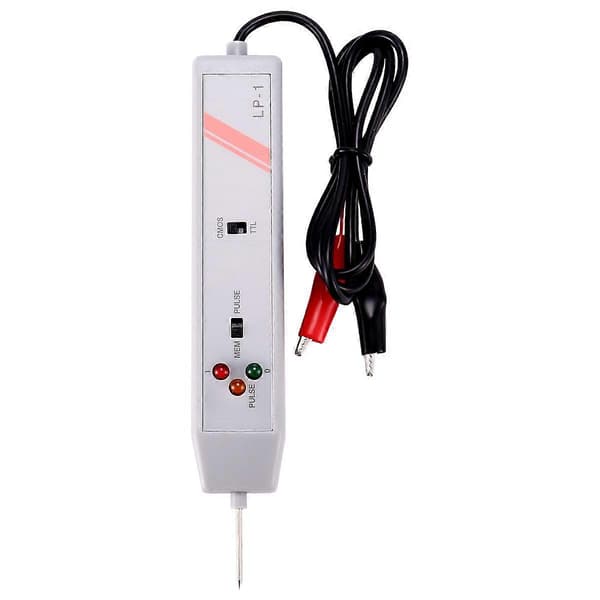

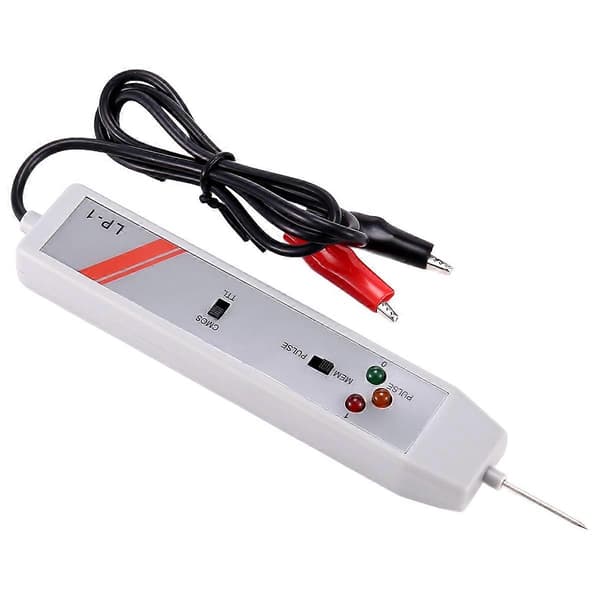

Logisk Probe Respons DTL TTL CMOS Puls Hukommelse Logisk Tester LP-1
193 kr.
193 kr.
60 dages returret på alt, du køber, til og med 22.12.
Ons., 2 dec. - man., 7 dec.
Sikker betaling
Tilfredshedsgaranti
Produktbeskrivelse
Til DTL, TTL og CMOS
Højfrekvensrespons
Øjeblikkelig indikation
Puls Hukommelsesfunktion
Sådan bruges:
1. Tilslut RØD klemme til + terminal og SORT klemme til - terminal på strømkilden til kredsløbet, der testes. Forsyningsspændingen må ikke overstige 18V DC
2. For TTL og DTL skal du indstille den øverste vælgerkontakt til siden markeret \"TIL\"
For CMOS skal du indstille den øverste vælgerkontakt til siden markeret \"CMOS\", kontakt probe-pinden til det punkt, der skal testes. LED'erne angiver dens logiske tilstande:
A. ALLE LED'er SLUKKET - Høj impedans
B. RØD LED TÆNDT - Høj tilstand (1)
C. Grøn LED TÆNDT - Lav tilstand (0)
D. Orange LED TÆNDT - Puls
3. For at detektere og gemme puls- eller niveauovergange skal du først indstille den nederste vælgerkontakt til siden markeret \"PULSE\". Kontakt probe-pinden til det punkt, der skal testes. LED'erne angiver dens grundlæggende tilstand. Indstil derefter den nederste vælgerkontakt til siden markeret \", Den orange LED lyser, når der registreres en puls- eller niveauovergang. Pulsretningen, sammenlignet med den originale grundlæggende tilstand, kan bestemmes. Efter brug skal du nulstille den logiske probe ved at indstille den nederste vælgerkontakt tilbage til siden markeret \"PULSE\"
Farve: grå
Materiale: plast
Størrelse: 14 x 3 cm
Pakkeindhold:
1 x Logisk Probe
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
