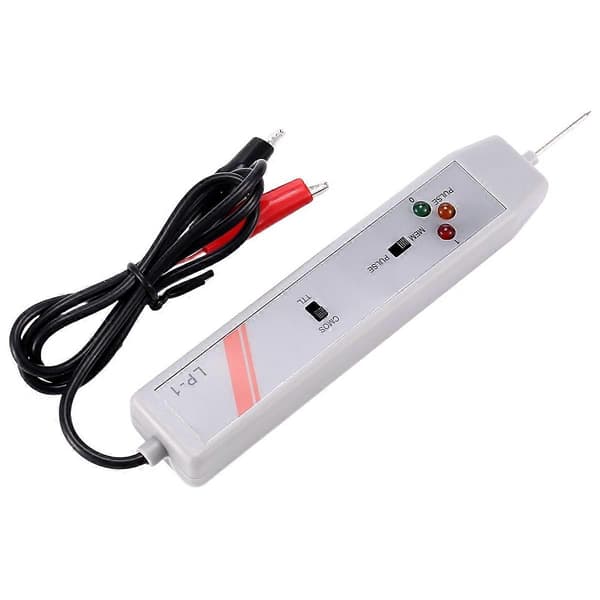

Praktisk, hurtig og nem til DTL, TTL og CMOS Højfrekvensrespons Øjeblikkelig indikation Puls Hukommelsesfunktion Sådan bruges: 1. Tilslut RØD klemme til + terminal og SORT klemme til - terminal på strømkilden til det kredsløb, der testes. Forsyningsspændingen bør ikke overstige 18V DC 2. For TTL og DTL skal du indstille den øverste vælgerkontakt til siden markeret \"TIL\". For CMOS skal du indstille den øverste vælgerkontakt til siden markeret \"CMOS\", kontakt probe-pinden til det punkt, der skal testes. LED'erne angiver dens logiske tilstande: A. ALLE LED'er SLUKKET - Høj impedans B. RØD LED TÆNDT - Høj tilstand (1) C. Grøn LED TÆNDT - lav tilstand (0) D. Orange LED TÆNDT - Puls 3. For at detektere og lagre puls- eller niveauovergang skal du først indstille den nederste vælgerkontakt til siden markeret \"PULSE\". Kontakt probe-pinden til det punkt, der skal testes. LED'erne angiver dens grundlæggende tilstand. Indstil derefter den nederste vælgerkontakt til siden markeret \"\". Den orange LED lyser, når der registreres en puls- eller niveauovergang. Pulsens retning, sammenlignet med den originale grundlæggende tilstand, kan bestemmes. Efter brug skal du nulstille den logiske probe ved at sætte den nederste vælgerkontakt tilbage til siden markeret \"PULSE\" Farve: grå Materiale: plast Størrelse: 14 x 3 cm Pakkens indhold: 1 x Logisk Probe Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
