1. Kompatibel med MACH3 software. Understøtter Windows XP, WIN7, WIN8, WIN10, understøtter tabletcomputere samt 64-bit systemer.

2. Giver PWM-udgang (5V niveau) isoleret af optokobler til at styre andre PWM-styrede spindelhastighedscontrollere. Giver 4 udgangsporte (5V niveau), som kan tilsluttes et relæmodul med optokobler til at styre vandkøling, spray osv.

3. Ekstern bredspændingsindgang, 12-24V, og anti-omvendt forbindelsesfunktion.

4. Alle indgangssignaler er isoleret af optisk kobling, som kan tilsluttes nødstop, værktøjsindstilling, grænse, tilbage til nul osv. for at sikre computersikkerhed.

5. Den giver 0-10V analog spændingsudgang isoleret af optokobler og kan styre frekvensomformerens indgang med 0-10V analog spænding for at styre spindelhastigheden.

Den kan tilsluttes en stepmotordriver med en fælles anode eller fælles katodeindgang, et niveau på 5V og en optokoblerindgang.

Samtidig leveres et 5-akset interfacekabelstik (HX2.54), som er praktisk til tilslutning af stepmotordriveren.

Indstil inverter:

1. Indstil inverteren til ekstern terminalstart.

2. Indstil frekvensstyringstilstanden for inverteren til analog (0-10V) indgangsstyring.

Konfigurer hurtigt inverteren:

1. Inverteren behøver ikke at være tilsluttet interfacekortet først.

2. Kortslut FWD og COM på inverteren, og kortslut 10V og VI på inverteren. Tilslut spindlen. (Det er selvfølgelig bedre at tilslutte potentiometeret til 10V, VI og GND på inverteren i henhold til figuren).

3. Tænd, hvis inverteren kan køre ved maksimal hastighed, og spindlen roterer normalt, betyder det grundlæggende, at indstillingen er korrekt. (Hvis der bruges et potentiometer, er hastigheden justerbar).

Forsigtig!

Vær opmærksom på strømpolariteten og drivernes retning.

Sluk/tænd ikke for driverne eller motorerne, når der er tændt for strømmen.

Frakobl alle motorer, når du justerer driverstrømmen.

Materiale: plast

farve: Som vist

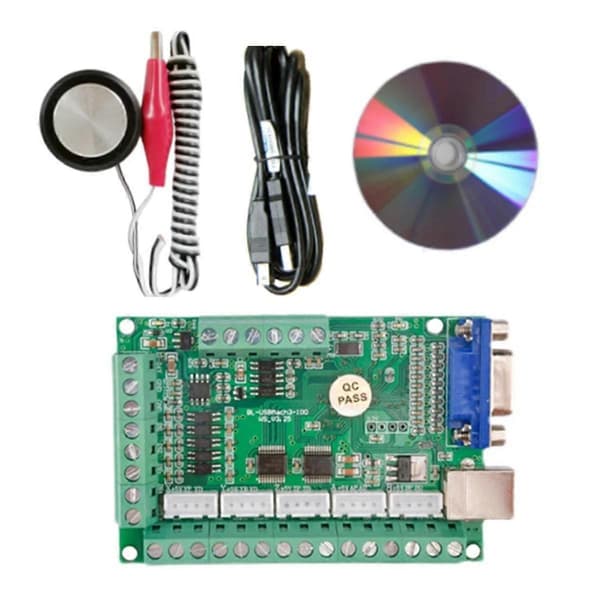

Pakkeindhold:

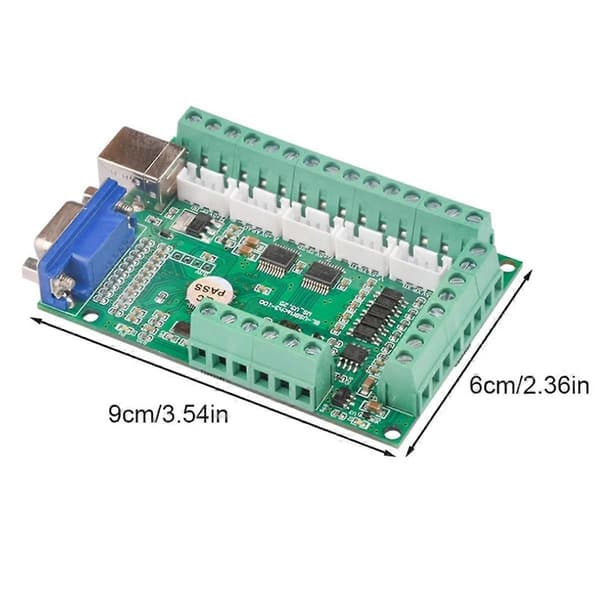

1 x V3.25 5-akset kontrolkort

1 x USB-kabel

1 x CD

1 x Værktøjsindstiller

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
