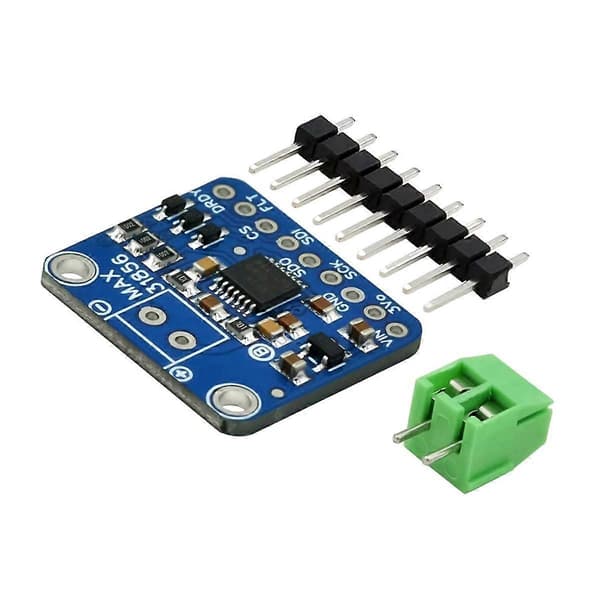

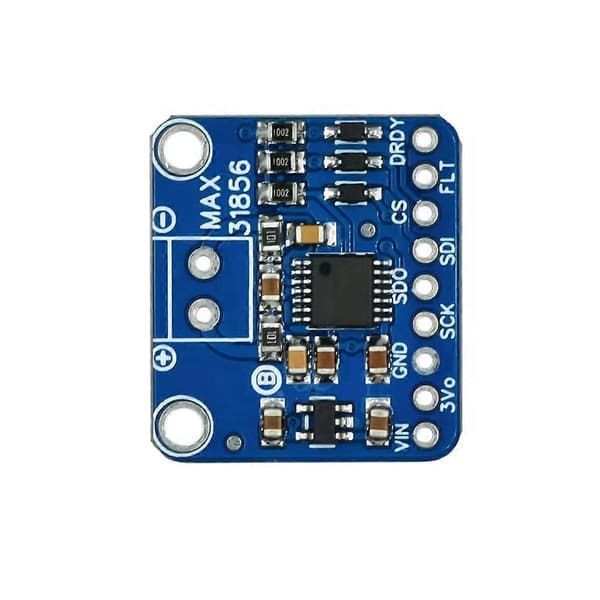

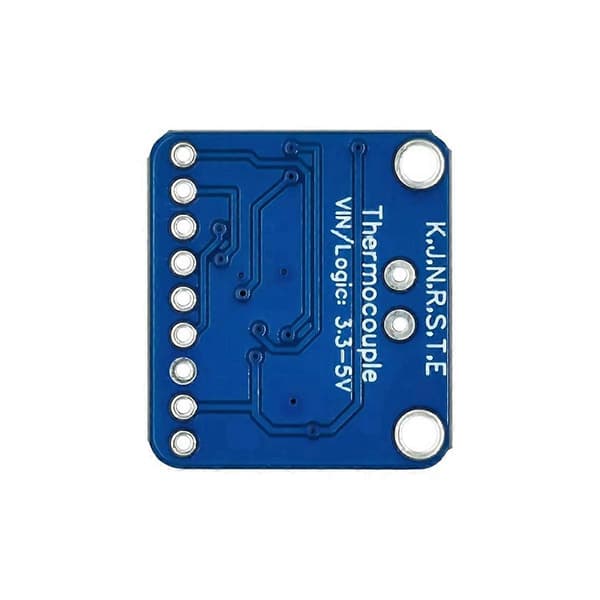

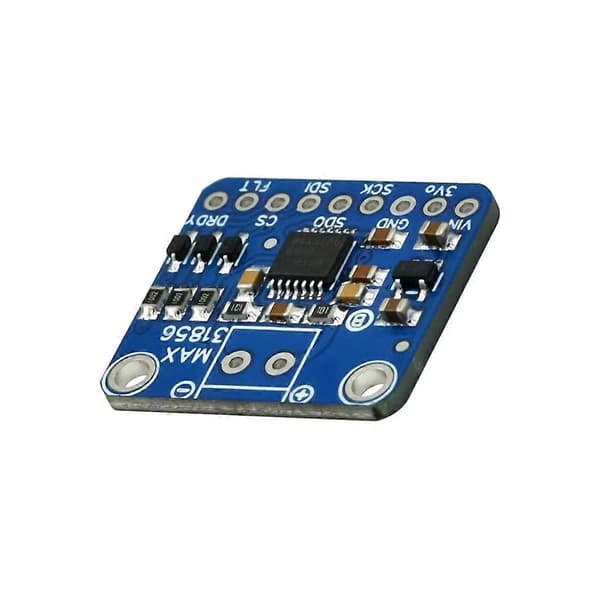

Termoelement Modul, det er en A/D-konverter, der bruger MAX31856 IC'en. Termoelementer, som måler med høj præcision, giver mV analog output, og disse signaler kan ikke detekteres af mikrocontrollere. Dette kort konverterer signalerne til digitale data med høj præcision og giver dig mulighed for at overføre dem til din microcontroller med SPI-kommunikationsprotokollen.
Generelt bruges forskellige A/D-konvertere og forstærkere til forskellige typer termoelementer, mens dette modul er kompatibelt med alle typer termoelementer (K, J, N, R, S, T, E, B). Det er kompatibelt med udviklingskort som f.eks. og med funktionen til at understøtte SPI-interface.
Tekniske specifikationer
Giver termoelementtemperaturmålinger med høj nøjagtighed
Automatisk lineariseringskorrektion inklusive 8 typer termoelementer

Farve: Blå
Materiale: Plast
0,15 % (maks., -20 - +85) Fuldskala Linearitet
19-Bit, 0,0078125 graders termoelementtemperatur opløsning
+0,7 grader C (maks. -20 grader C til +85 grader C) nøjagtighed
Termoelementindgange er beskyttet mod overspændingsforhold op til 45V
Systemfejlhåndtering og forenkling af fejlfinding
Åben termoelementdetektion
Lavtemperaturdiagnostik
50Hz / 60Hz støjreduktionsfiltreringssystem
TSSOP Package 14-Pin
Vægt: 5,0g

Pakkeindhold:
1 x MAX31856 termoelementmodulsæt

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
